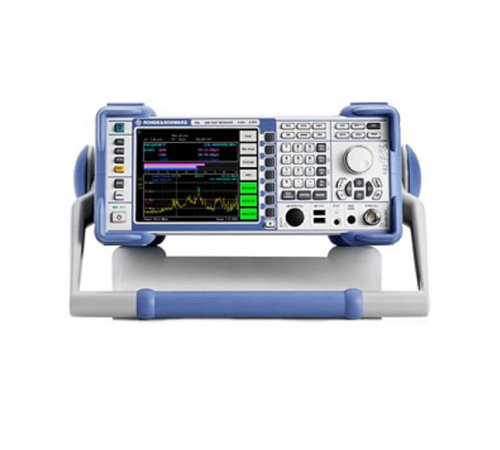

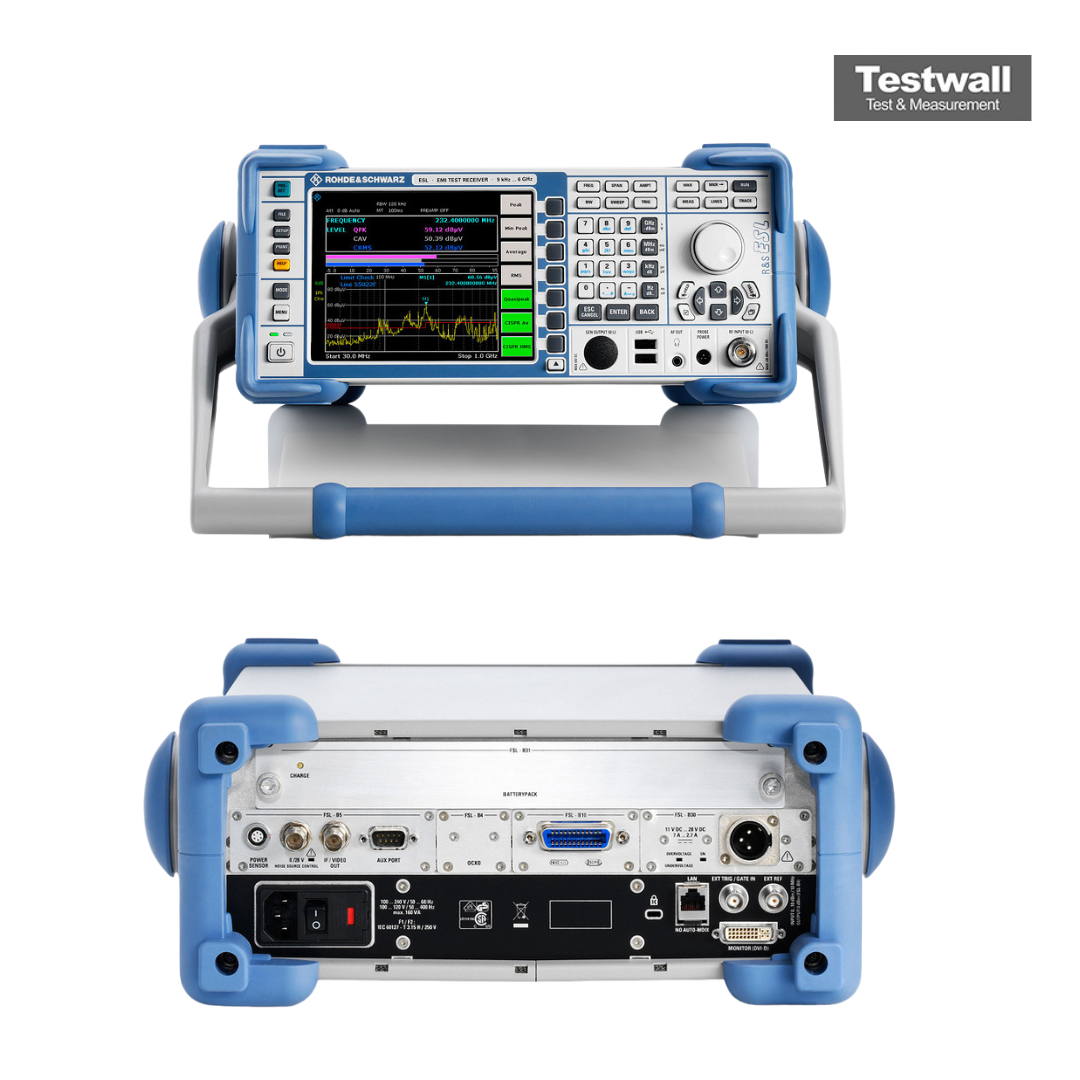

Rohde & Schwarz ESL6 EMI Test Receiver
9 kHz – 6 GHz Plage de fréquences
50 Ω Impédance d'entrée
+13 dBm (continu) Niveau d'entrée maximal
200 Hz, 9 kHz, 120 kHz, 1 MHz Largeurs de bande de résolution (CISPR)
Quasi-crête, valeur moyenne, valeur efficace, crête Détecteurs conformes CISPR
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 9 kHz – 6 GHz |
| Impédance d'entrée | 50 Ω |
| Niveau d'entrée maximal | +13 dBm (continu) |
| Largeurs de bande de résolution (CISPR) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| Détecteurs conformes CISPR | Quasi-crête, valeur moyenne, valeur efficace, crête |
| Sensibilité (niveau de bruit affiché) | –7 dBµV à 9 kHz (bande 9 kHz) |
| Connecteur d'entrée RF | N femelle 50 Ω |
| Conformité aux normes | CISPR 16-1-1, EN 55016-1-1 |
| Interface et connectivité | USB, LAN (Ethernet), IEC 625/IEEE 488 (GPIB) en option |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Rohde & Schwarz ESL6 EMI Test Receiver Options:
- ESL6 - FSL-B4 - OCXO Reference Frequency
- ESL6 - FSL-B5 - Additional Interfaces (video out, IF out, noise source control, AUX port, R&S NRP-Zx power sensor)
- ESL6 - FSL-B8 - Gated Sweep
- ESL6 - FSL-B10 - GPIB Interface
- ESL6 - FSL-B22 - RF Preamplifier (3/6 GHz)
- ESL6 - FSL-B30 - DC Power Supply
- ESL6 - FSL-B31 - NiMH Battery Pack (requires R&S FSL-B30)
- ESL6 - FSL-K7 - AM/FM/φM Measurement Demodulator
- ESL6 - FSL-K9 - Power Sensor Support (requires R&S FSL-B5 or R&S NRP-Z3/4)
- ESL6 - FSL-K30 - Application Firmware for Noise Figure and Gain Measurements (requires R&S FSL-B5 and preamplifier)
| Model | ESL6 |
|---|
Le Rohde & Schwarz ESL6 couvre une plage de fréquences de 9kHz à 6GHz avec une précision d'amplitude de 0,5 dB et un niveau de bruit affiché inférieur à –152 dBm avec préamplificateur. Il combine un récepteur EMI et un analyseur de spectre dans un format compact.
Idéal pour les mesures CEM selon les normes commerciales, il aide à détecter rapidement les perturbations dès les phases initiales de développement produit.
Testwall peut fournir l’Rohde & Schwarz ESL6 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour la calibration ou la réparation de l’Rohde & Schwarz ESL6.
