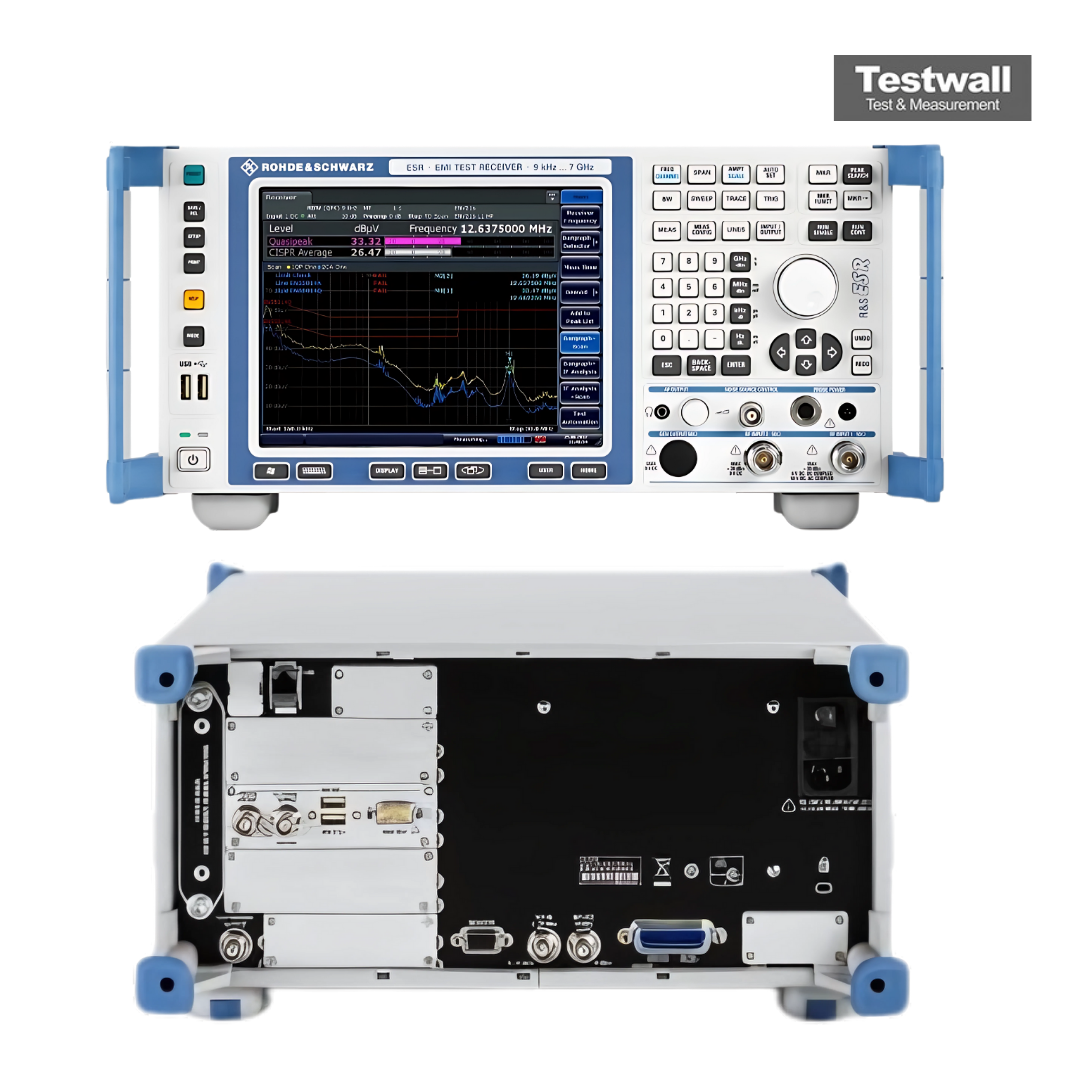

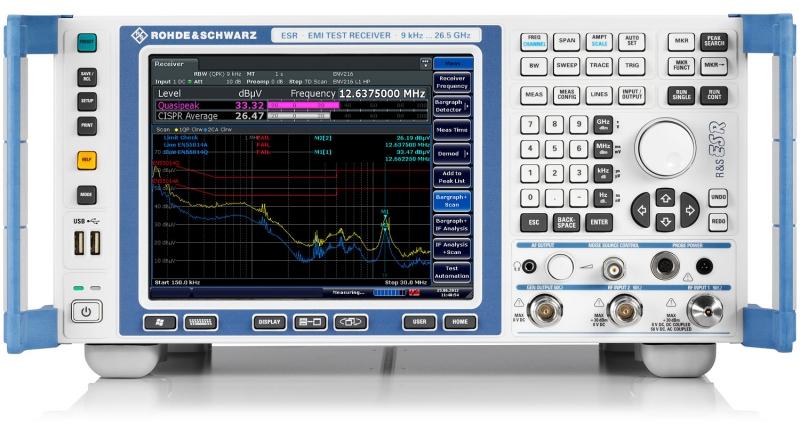

Rohde & Schwarz ESR26
R?cepteur de test EMI 9 kHz ? 26,5 GHz
10 Hz – 26,5 GHz Plage de fréquences
-170 dBm (typique) avec préamplificateur activé Niveau de bruit affiché (DANL)
10 Hz – 10 MHz (en étapes 1-2-3-5-10) Largeur de bande de résolution (RBW)
-130 dBm à +20 dBm Plage de mesure du niveau
± 0,4 dB (typique) Précision du niveau
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 Hz – 26,5 GHz |
| Niveau de bruit affiché (DANL) | -170 dBm (typique) avec préamplificateur activé |
| Largeur de bande de résolution (RBW) | 10 Hz – 10 MHz (en étapes 1-2-3-5-10) |
| Plage de mesure du niveau | -130 dBm à +20 dBm |
| Précision du niveau | ± 0,4 dB (typique) |
| Conformité aux normes de mesure d'émission | CISPR, MIL-STD, FCC, ANSI |
| Récepteur de mesure intégré | Oui, conforme CISPR 16-1-1, détecteurs quasi-crête, valeur moyenne et valeur efficace |
| Point d'interception du 3e ordre (IP3) | +20 dBm (typique) |
| Interface et connectivité | LAN (LXI), USB, GPIB (en option), écran tactile couleur |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Rohde & Schwarz ESR26 Options:
- ESR26 - R&S ESR-B1 - Impact Protection
- ESR26 - R&S FSV-B4 (model .02) - OCXO Reference Frequency
- ESR26 - R&S FSV-B4 (model .03) - OCXO Extended Frequency Stability
- ESR26 - R&S FSV-B9 - Tracking Generator (9 kHz to 7 GHz)
- ESR26 - R&S ESR-B18 - Solid State Drive (removable hard drive)
- ESR26 - R&S ESR-B19 - Spare Hard Drive (removable hard drive)
- ESR26 - R&S ESR-B29 - Frequency Extension 10 Hz and MIL bandwidths
- ESR26 - R&S FSV-B30 - DC Power Supply for 12 V supply voltage
- ESR26 - R&S FSV-B32 - Lithium-Ion Battery Pack
- ESR26 - R&S FSV-B34 - Lithium-Ion Battery Charger
- ESR26 - R&S ESR-B50 - Hardware for Time Domain and Real-Time Analysis
- ESR26 - R&S ESR-K53 - Time Domain Scan (requires R&S ESR-B50)
- ESR26 - R&S ESR-K55 - Real-Time Analysis (requires R&S ESR-B50)
- ESR26 - R&S ESR-K56 - IF Analysis
| Model | ESR26 |
|---|
The R&S ESR is an EMI test receiver for the frequency range from 10 Hz to 26.5 GHz and complies with the CISPR 16-1-1 standard. It measures electromagnetic disturbances with the conventional stepped frequency scan or at an extremely high speed, with an FFT-based time domain scan.
