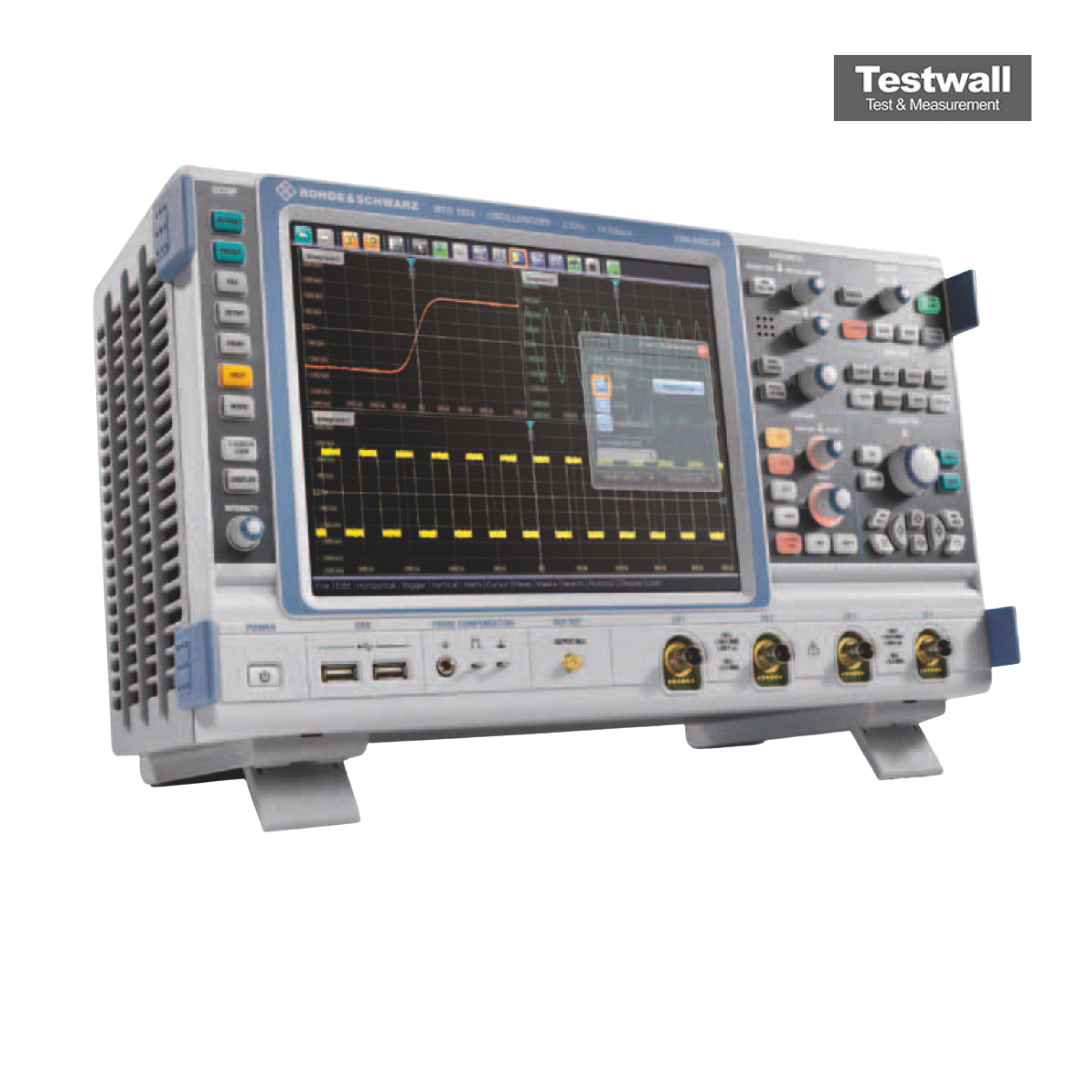

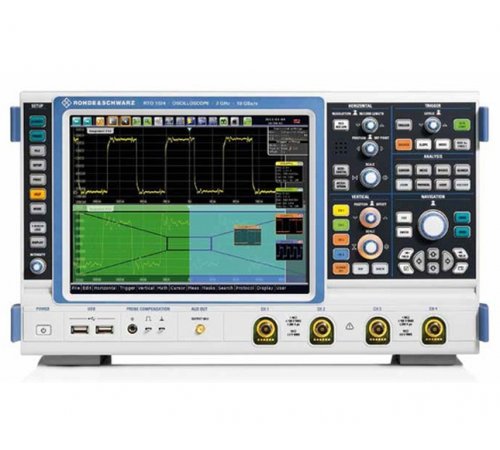

Rohde & Schwarz RTO1024 Digital Oscilloscope
| Attribut | Valeur |
|---|---|
| Largeur de bande | 200 MHz |
| Nombre de voies | 4 |
| Taux d'échantillonnage | 5 Géch/s |
| Profondeur mémoire | 20 Méch par voie |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Taille de l'écran | 10,4 pouces (écran tactile capacitif) |
| Taux de mise à jour des formes d'onde | 1 000 000 de formes d'onde par seconde |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 25 ps/div à 10 000 s/div |
| Interfaces de connectivité | USB, LAN (LXI), GPIB (en option) |
Rohde & Schwarz RTO1024 Digital Oscilloscope Options:
- RTO1024 - B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO1024 - B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO1024 - B10 - GPIB Interface
- RTO1024 - B18 - Solid State Disk (specify Windows XP embedded or Windows 7 embedded)
- RTO1024 - B19 - Additional Removable Hard Disk
- RTO1024 - B101 - Memory Upgrade, 50 Msample per channel
- RTO1024 - B102 - Memory Upgrade, 100 Msample per channel
- RTO1024 - B103 - Memory Upgrade, 200 Msample per channel (Windows 7 embedded)
- RTO1024 - B104 - Memory Upgrade, 400 Msample per channel (Windows 7 embedded)
- RTO1024 - B200 - Upgrade to 1 GHz bandwidth, incl. calibration
- RTO1024 - B201 - Upgrade to 2 GHz bandwidth, incl. calibration
- RTO1024 - B205 - Upgrade to 4 GHz bandwidth, incl. calibration
- RTO1024 - U1 - Upgrade of operating system from Windows XP embedded to Windows 7 embedded
- RTO1024 - K1 - I2C/SPI Serial Decoding
- RTO1024 - K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO1024 - K3 - CAN/LIN Serial Triggering and Decoding
- RTO1024 - K4 - FlexRay Serial Triggering and Decoding
- RTO1024 - K5 - I2S Serial Triggering and Decoding
- RTO1024 - K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO1024 - K7 - ARINC 429 Serial Triggering and Decoding
- RTO1024 - K8 - Ethernet Serial Decoding
- RTO1024 - K9 - CAN FD Serial Triggering and Decoding
- RTO1024 - K11 - I/Q Software Interface
- RTO1024 - K12 - Basic Jitter Analysis
- RTO1024 - K13 - Realtime Clock Data Recovery (CDR)
- RTO1024 - K17 - High Definition Mode
- RTO1024 - K21 - USB 2.0 Compliance Test
- RTO1024 - K22 - Ethernet Compliance Test
- RTO1024 - K23 - Ethernet 10G Compliance Test
- RTO1024 - K24 - BroadR-Reach Compliance Test
- RTO1024 - K26 - D-PHY Compliance Test
- RTO1024 - K31 - Power Analysis
- RTO1024 - K40 - MIPI RFFE Serial Triggering and Decoding
- RTO1024 - K55 - MDIO Serial Triggering and Decoding
- RTO1024 - K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
| Model | RTO1024 |
|---|
Le Rohde & Schwarz RTO1024 est un oscilloscope numérique 4 canaux de 2 GHz avec un échantillonnage de 10 GSa/s par canal, un temps de montée de 175 ps, et une sensibilité d'entrée de 1 mV/div à 1 V/div (50 Ω) ou jusqu'à 10 V/div (1 MΩ). Il comprend une profondeur mémoire de 20/80 Ms, extensible à 100/400 Ms, un taux d'acquisition maximal de 1 000 000 formes d'onde/s, et une base de temps de 25 ps/div à 50 s/div. Écran tactile couleur TFT et connectivité LAN, 4 USB, GP-IB en option, déclencheur externe.
Idéal pour l'analyse des signaux à haute vitesse, le RTO1024 assure une capture précise des formes d'onde sur tous les canaux.
Testwall peut fournir l’oscilloscope numérique Rohde & Schwarz RTO1024 Digital Oscilloscope d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin d’un service de calibration ou de réparation pour le Rohde & Schwarz RTO1024 Digital Oscilloscope.
