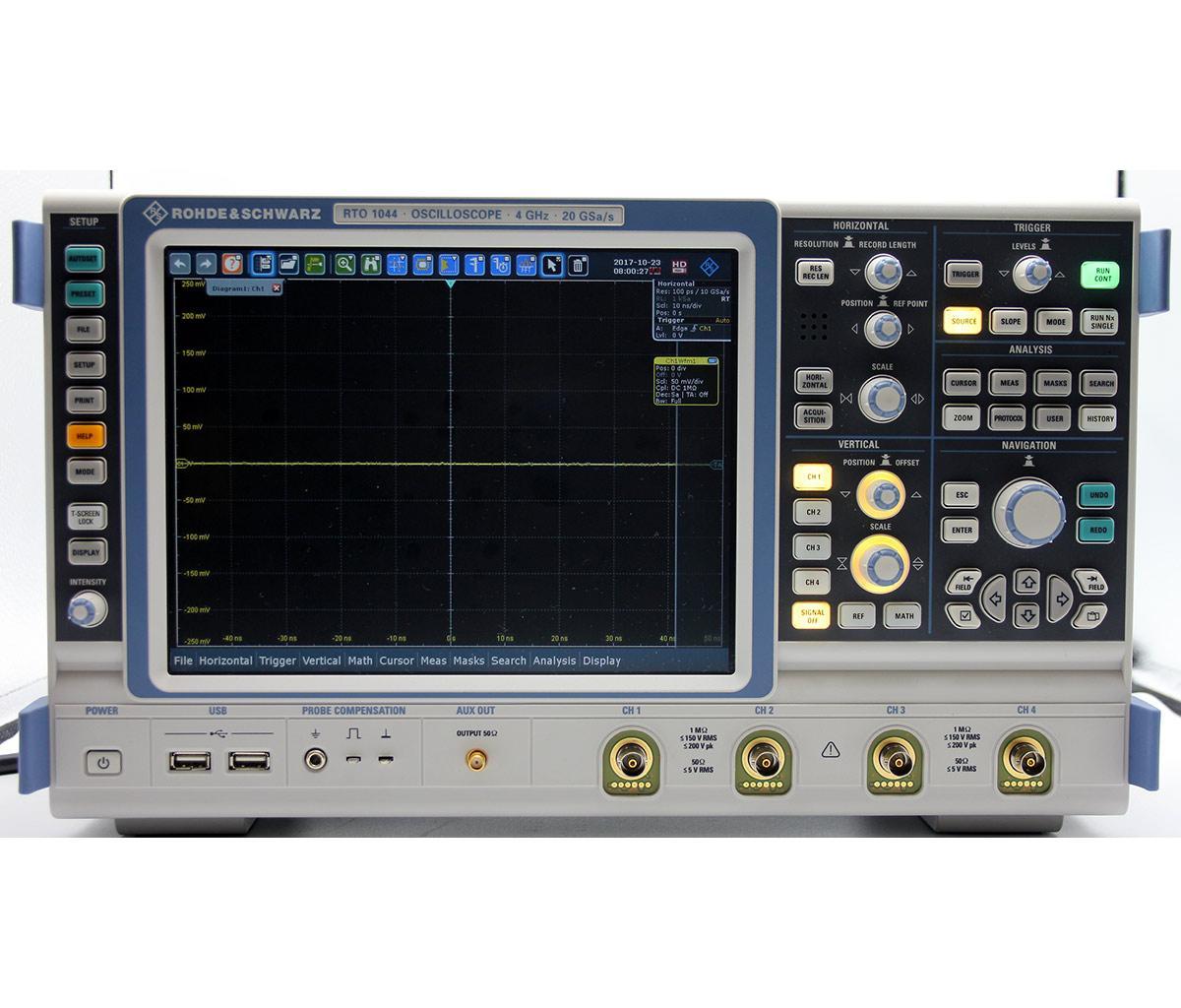

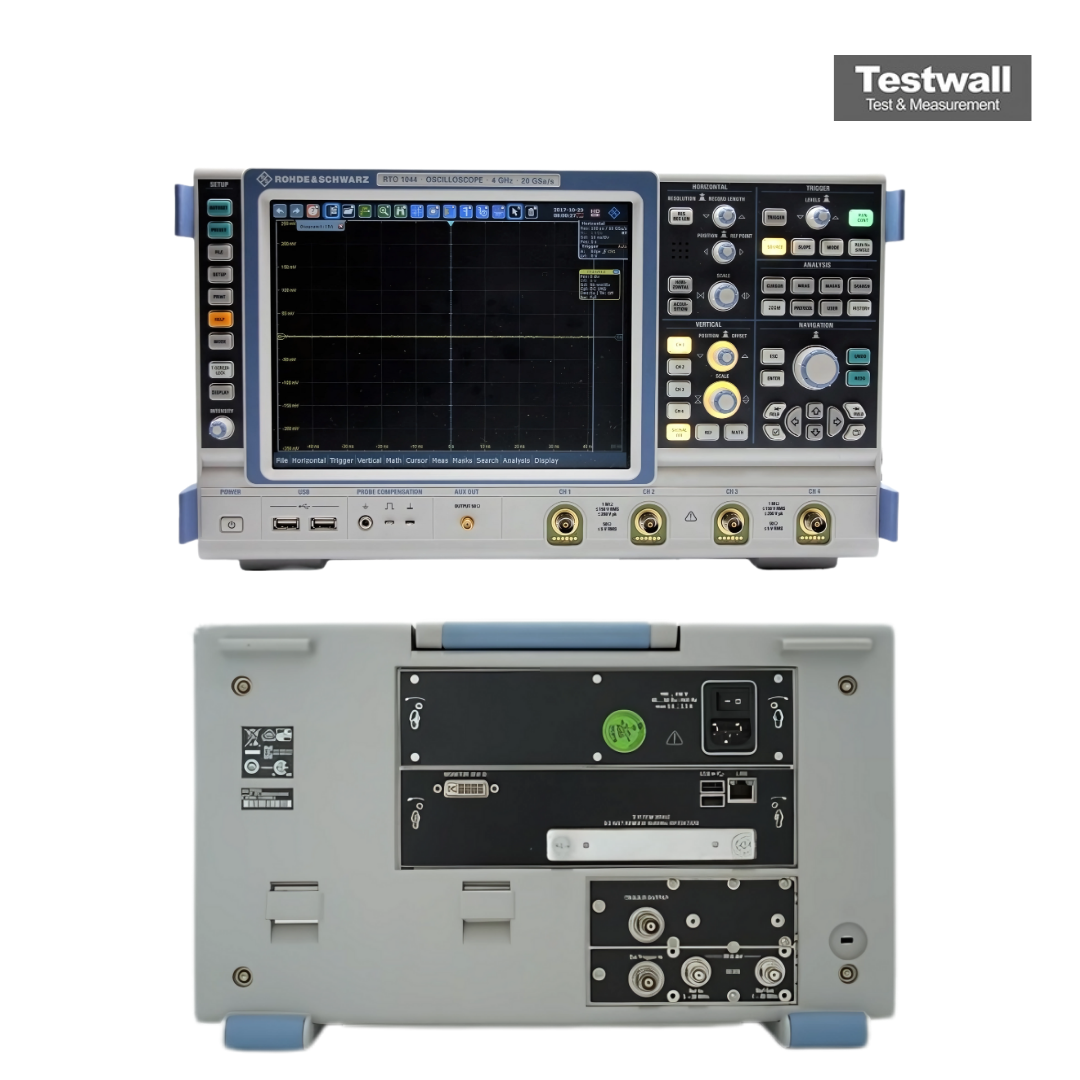

Rohde & Schwarz RTO1044
| Attribut | Valeur |
|---|---|
| Bande passante | 4 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 20 Géch/s (temps réel) |
| Profondeur mémoire | jusqu'à 400 Méch par voie |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 25 ps/div à 10 000 s/div |
| Taux de rafraîchissement de la forme d'onde | jusqu'à 1 000 000 formes d'onde par seconde |
| Écran | Écran tactile capacitif 12,1 pouces (1280 x 800 pixels) |
| Interfaces | USB, LAN (LXI), GPIB (en option), DisplayPort |
Rohde & Schwarz RTO1044 Options:
- RTO1044 - B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO1044 - B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO1044 - B10 - Additional GPIB Interface
- RTO1044 - B18 - Solid State Disk
- RTO1044 - B19 - Additional Removable Hard Disk
- RTO1044 - B101 - Memory Upgrade, 50 Msample per channel
- RTO1044 - B102 - Memory Upgrade, 100 Msample per channel
- RTO1044 - B103 - Memory Upgrade, 200 Msample per channel (instruments with operating system Windows 7 embedded)
- RTO1044 - B104 - Memory Upgrade, 400 Msample per channel (instruments with operating system Windows 7 embedded)
- RTO1044 - B205 - Upgrade of RTO1024 to 4 GHz bandwidth
- RTO1044 - K1 - I2C/SPI Serial Decoding
- RTO1044 - K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO1044 - K3 - CAN/LIN Serial Triggering and Decoding
- RTO1044 - K4 - FlexRay™ Serial Triggering and Decoding
- RTO1044 - K5 - I2S Serial Triggering and Decoding
- RTO1044 - K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO1044 - K7 - ARINC 429 Serial Triggering and Decoding
- RTO1044 - K8 - Ethernet Serial Decoding
- RTO1044 - K9 - CAN-FD Serial Triggering and Decoding
- RTO1044 - K10 - SENT Serial Triggering and Decoding
- RTO1044 - K11 - I/Q Software Interface
- RTO1044 - K12 - Basic Jitter Analysis
- RTO1044 - K13 - Clock Data Recovery (CDR)
- RTO1044 - K17 - High Definition Mode
- RTO1044 - K21 - USB 2.0 Compliance Test
- RTO1044 - K22 - Ethernet Compliance Test
- RTO1044 - K23 - Ethernet 10G Compliance Test
- RTO1044 - K24 - BroadR-Reach® Compliance Test
- RTO1044 - K26 - D-PHY Compliance Test
- RTO1044 - K31 - Power Analysis
- RTO1044 - K40 - MIPI RFFE Serial Triggering and Decoding
- RTO1044 - K42 - MIPI D-PHY Serial Triggering and Decoding
- RTO1044 - K50 - Manchester and NRZ Serial Triggering and Decoding
- RTO1044 - K52 - 8b10b Serial Decoding
- RTO1044 - K55 - MDIO Serial Triggering and Decoding
- RTO1044 - K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
| Model | RTO1044 |
|---|
L'oscilloscope ROHDE & SCHWARZ RTO1044 offre une bande passante de 4 GHz, 4 canaux analogiques, un taux d'échantillonnage de 20 GS/s et une option MSO pour 16 canaux numériques, assurant une analyse de signal haute performance dans un format compact.
Il prend en charge l’analyse accélérée par matériel, le faible bruit, le déclenchement numérique en temps réel et une mémoire profonde jusqu’à 80 MSa par canal pour une détection rapide et précise des défauts.
Testwall peut fournir l'oscilloscope ROHDE & SCHWARZ RTO1044 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du ROHDE & SCHWARZ RTO1044.
