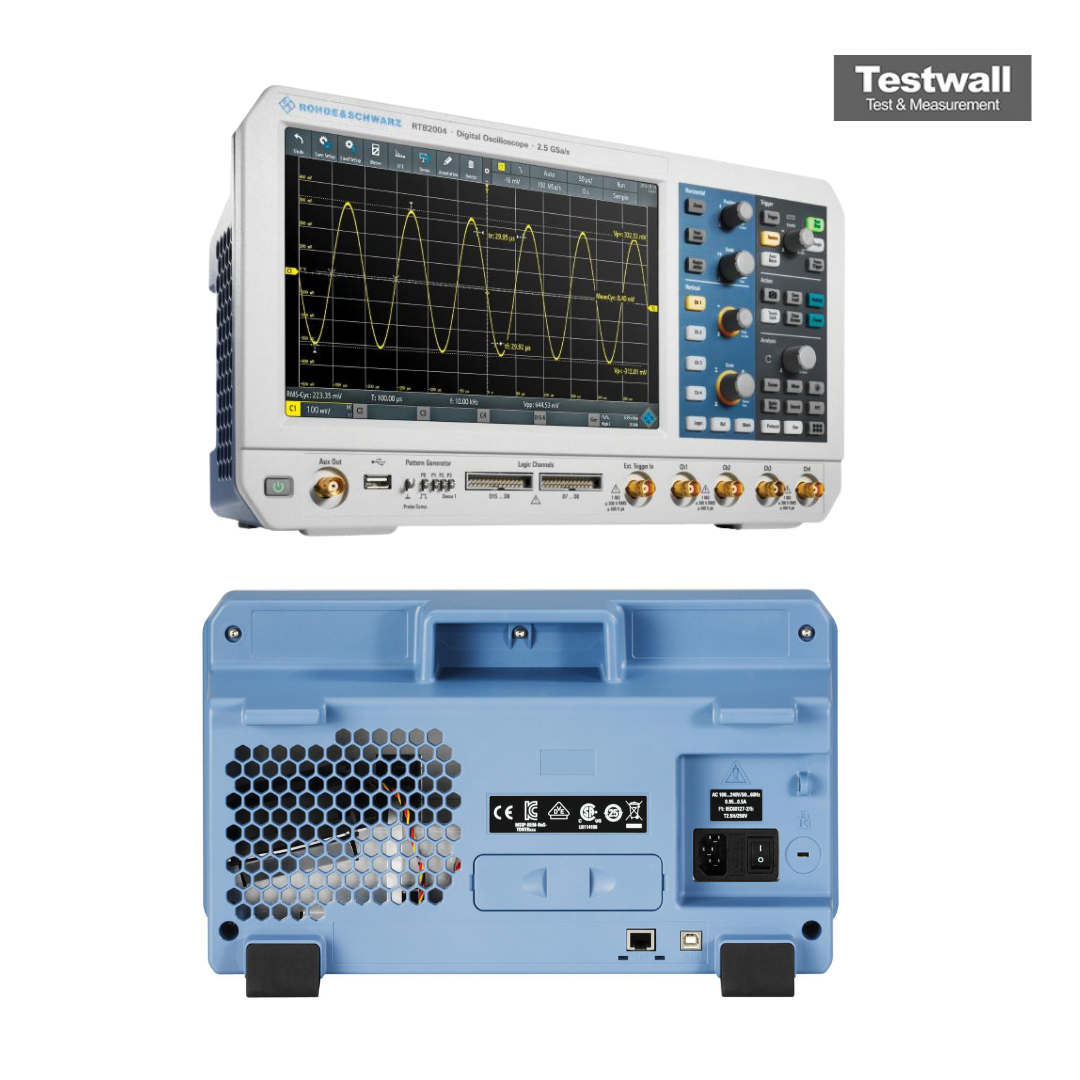

Rohde & Schwarz RTO2004 Digital Oscilloscope
| Attribut | Valeur |
|---|---|
| Largeur de bande | 200 MHz |
| Nombre de voies | 4 |
| Taux d'acquisition | jusqu'à 1 000 000 de formes d'onde par seconde |
| Fréquence d'échantillonnage | 4 Géch/s (temps réel) |
| Longueur mémoire | 200 Méch (standard), extensible à 800 Méch |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Affichage | Écran tactile capacitif 10,4 pouces (1 024 x 768 pixels) |
| Entrées | Connecteurs BNC 1 MΩ / 50 Ω |
| Interfaces de connectivité | USB, LAN (Ethernet), HDMI, DisplayPort |
| Système d'exploitation | Windows 10 intégré |
Rohde & Schwarz RTO2004 Digital Oscilloscope Options:
- RTO2004 - RTO-B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO2004 - RTO-B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO2004 - RTO-B10 - GPIB Interface
- RTO2004 - RTO-B19 - Additional Solid State Disk
- RTO2004 - RTO-B101 - Memory Upgrade, 100 Msample per channel
- RTO2004 - RTO-B102 - Memory Upgrade, 200 Msample per channel
- RTO2004 - RTO-B104 - Memory Upgrade, 400 Msample per channel
- RTO2004 - RTO-B110 - Memory Upgrade, 1 Gsample per channel
- RTO2004 - RTO-B201 - Upgrade of RTO2002/4 to 1 GHz bandwidth
- RTO2004 - RTO-B202 - Upgrade of RTO2002/4 to 2 GHz bandwidth
- RTO2004 - RTO-B203 - Upgrade of RTO2002/4 to 3 GHz bandwidth
- RTO2004 - RTO-B204 - Upgrade of RTO2004 to 4 GHz bandwidth
- RTO2004 - RTO-K1 - I2C/SPI Serial Decoding
- RTO2004 - RTO-K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO2004 - RTO-K3 - CAN/LIN Serial Triggering and Decoding
- RTO2004 - RTO-K4 - FlexRay Serial Triggering and Decoding
- RTO2004 - RTO-K5 - I2S Serial Triggering and Decoding
- RTO2004 - RTO-K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO2004 - RTO-K7 - ARINC 429 Serial Triggering and Decoding
- RTO2004 - RTO-K8 - Ethernet Serial Decoding
- RTO2004 - RTO-K9 - CAN-FD Serial Triggering and Decoding
- RTO2004 - RTO-K10 - SENT Serial Triggering and Decoding
- RTO2004 - RTO-K11 - I/Q Software Interface
- RTO2004 - RTO-K12 - Jitter Analysis
- RTO2004 - RTO-K13 - Clock Data Recovery
- RTO2004 - RTO-K17 - High Definition Mode
- RTO2004 - RTO-K19 - Zone Trigger
- RTO2004 - RTO-K21 - USB 2.0 Compliance Test
- RTO2004 - RTO-K22 - Ethernet Compliance Test
- RTO2004 - RTO-K31 - Power Analysis
- RTO2004 - RTO-K40 - MIPI RFFE Serial Triggering and Decoding
- RTO2004 - RTO-K42 - MIPI D-PHY Serial Triggering and Decoding
- RTO2004 - RTO-K50 - Manchester and NRZ Serial Triggering and Decoding
- RTO2004 - RTO-K52 - 8b10b Serial Decoding
- RTO2004 - RTO-K55 - MDIO Serial Triggering and Decoding
- RTO2004 - RTO-K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
- RTO2004 - RTO-K65 - SpaceWire Serial Triggering and Decoding
- RTO2004 - RTO-K92 - eMMC Compliance Test
| Model | RTO2004 |
|---|

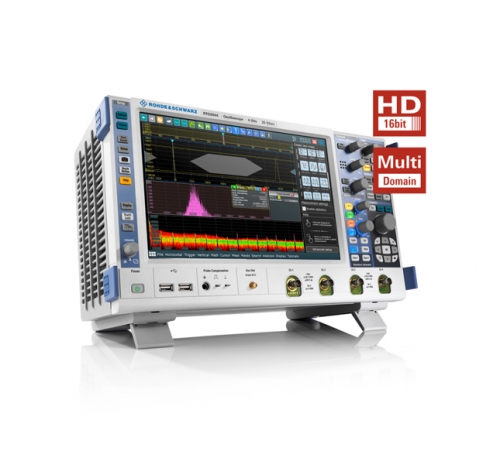

Le Rohde & Schwarz RTO2004 est un oscilloscope numérique haute performance à 4 canaux, offrant une bande passante de 600 MHz et un taux d’échantillonnage de 10 GSa/s par canal. Il dispose de 50 MSa de mémoire par canal, extensible à 200 MSa en mode monocanal.
Conçu pour la précision, il fournit des mesures à faible bruit, une résolution verticale de 16 bits et inclut quatre sondes passives de 500 MHz. Des canaux numériques MSO 16 sont disponibles via le module RTO-B1.
Testwall peut fournir l’oscilloscope numérique Rohde & Schwarz RTO2004 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Rohde & Schwarz RTO2004 Digital Oscilloscope.
