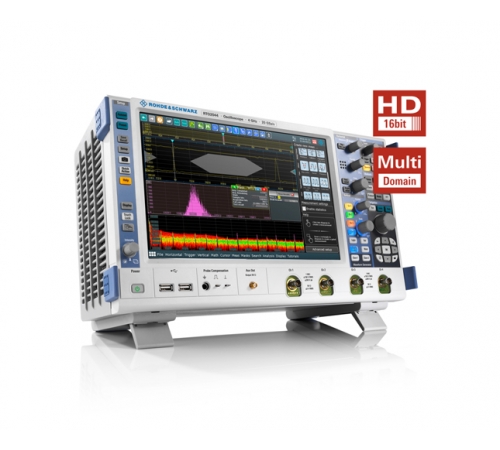

Rohde & Schwarz RTO2022 Digital Oscilloscope
| Attribut | Valeur |
|---|---|
| Bande passante | 2 GHz |
| Nombre de voies | 2 voies |
| Taux d'échantillonnage | 10 Géch/s |
| Profondeur mémoire | 200 Méch (standard), 800 Méch (optionnel) |
| Taille de l'écran | 10,4 pouces (écran tactile capacitif) |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Fréquence de mise à jour des formes d'onde | jusqu'à 1 000 000 formes d'onde par seconde |
| Plage de tension d'entrée | 1 mV/div à 10 V/div |
| Base de temps | 25 ps/div à 10 000 s/div |
| Interfaces de connectivité | USB, LAN (LXI), HDMI, DisplayPort |
Rohde & Schwarz RTO2022 Digital Oscilloscope Options:
- RTO2022 - RTO-B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO2022 - RTO-B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO2022 - RTO-B10 - GPIB Interface
- RTO2022 - RTO-B19 - Additional Solid State Disk
- RTO2022 - RTO-B101 - Memory Upgrade, 100 Msample per channel
- RTO2022 - RTO-B102 - Memory Upgrade, 200 Msample per channel
- RTO2022 - RTO-B104 - Memory Upgrade, 400 Msample per channel
- RTO2022 - RTO-B110 - Memory Upgrade, 1 Gsample per channel
- RTO2022 - RTO-B202 - Upgrade of RTO2022 to 2 GHz bandwidth
- RTO2022 - RTO-B203 - Upgrade of RTO2022 to 3 GHz bandwidth
- RTO2022 - RTO-B224 - Upgrade of RTO2022/4 to 4 GHz bandwidth
- RTO2022 - RTO-K1 - I2C/SPI Serial Decoding
- RTO2022 - RTO-K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO2022 - RTO-K3 - CAN/LIN Serial Triggering and Decoding
- RTO2022 - RTO-K4 - FlexRay Serial Triggering and Decoding
- RTO2022 - RTO-K5 - I2S Serial Triggering and Decoding
- RTO2022 - RTO-K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO2022 - RTO-K7 - ARINC 429 Serial Triggering and Decoding
- RTO2022 - RTO-K8 - Ethernet Serial Decoding
- RTO2022 - RTO-K9 - CAN-FD Serial Triggering and Decoding
- RTO2022 - RTO-K10 - SENT Serial Triggering and Decoding
- RTO2022 - RTO-K11 - I/Q Software Interface
- RTO2022 - RTO-K12 - Jitter Analysis
- RTO2022 - RTO-K13 - Clock Data Recovery
- RTO2022 - RTO-K17 - High Definition Mode
- RTO2022 - RTO-K19 - Zone Trigger
- RTO2022 - RTO-K22 - Ethernet Compliance Test
- RTO2022 - RTO-K31 - Power Analysis
- RTO2022 - RTO-K40 - MIPI RFFE Serial Triggering and Decoding
- RTO2022 - RTO-K42 - MIPI D-PHY Serial Triggering and Decoding
- RTO2022 - RTO-K50 - Manchester and NRZ Serial Triggering and Decoding
- RTO2022 - RTO-K52 - 8b10b Serial Decoding
- RTO2022 - RTO-K55 - MDIO Serial Triggering and Decoding
- RTO2022 - RTO-K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
- RTO2022 - RTO-K65 - SpaceWire Serial Triggering and Decoding
| Model | RTO2022 |
|---|
Le Rohde & Schwarz RTO2022 est un oscilloscope numérique haute performance avec 2 canaux, une bande passante de 2 GHz et un taux d’échantillonnage de 10 GSa/s par canal. Sa profondeur mémoire maximale de 2 GSa et sa résolution verticale jusqu’à 16 bits garantissent une fidélité de signal précise. L’option RTO-B1 permet d’ajouter 16 canaux numériques pour un débogage avancé des signaux mixtes. Son architecture à très faible bruit assure des mesures précises.
Livré avec deux sondes de tension passives de 500 MHz, il est idéal pour l’analyse de signaux numériques, RF et d’alimentation à haute vitesse.
Testwall peut fournir l’oscilloscope numérique Rohde & Schwarz RTO2022 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et un service inégalés. Veuillez nous contacter directement si vous avez besoin d’une calibration ou d’une réparation du Rohde & Schwarz RTO2022 Digital Oscilloscope.
