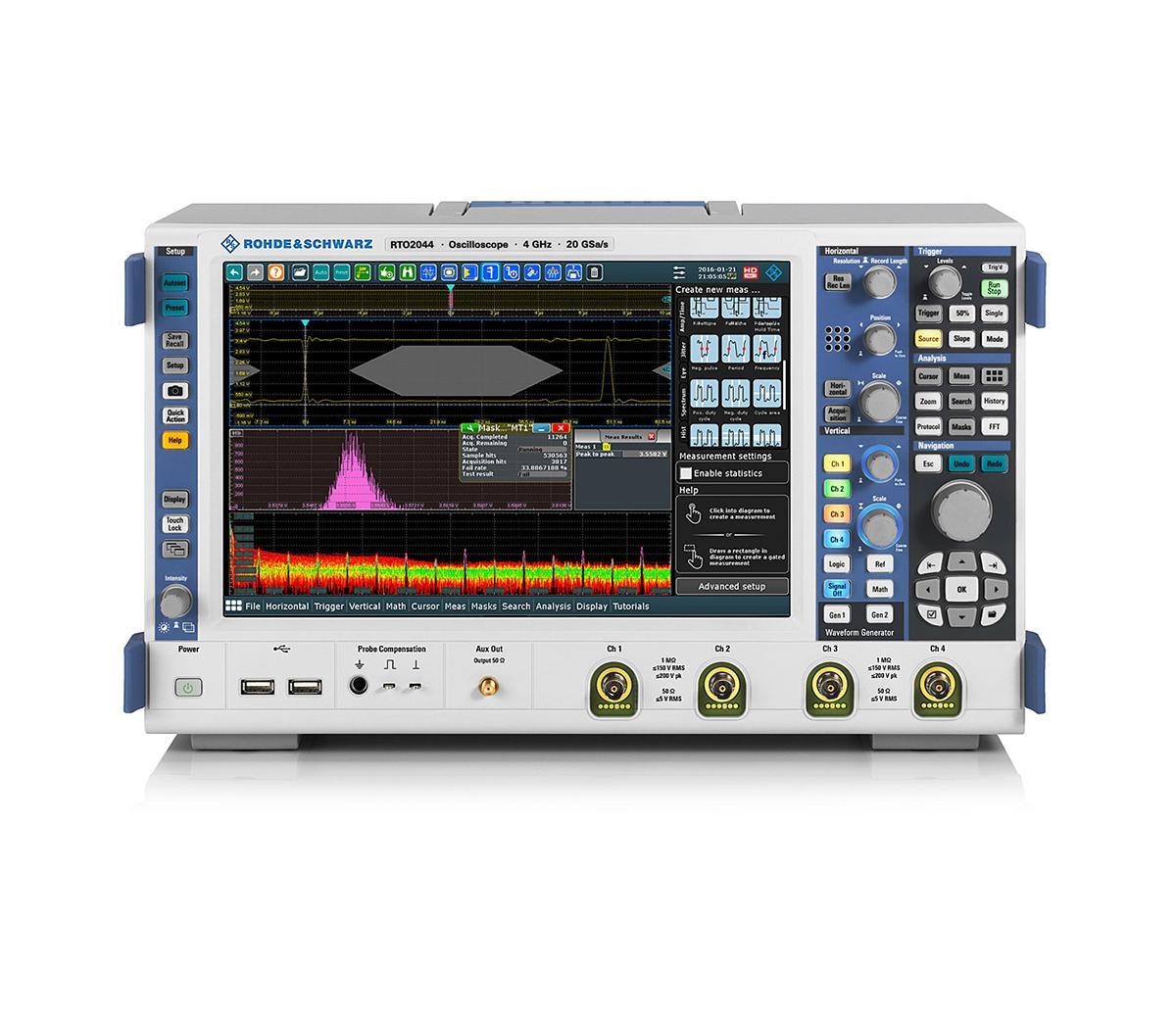

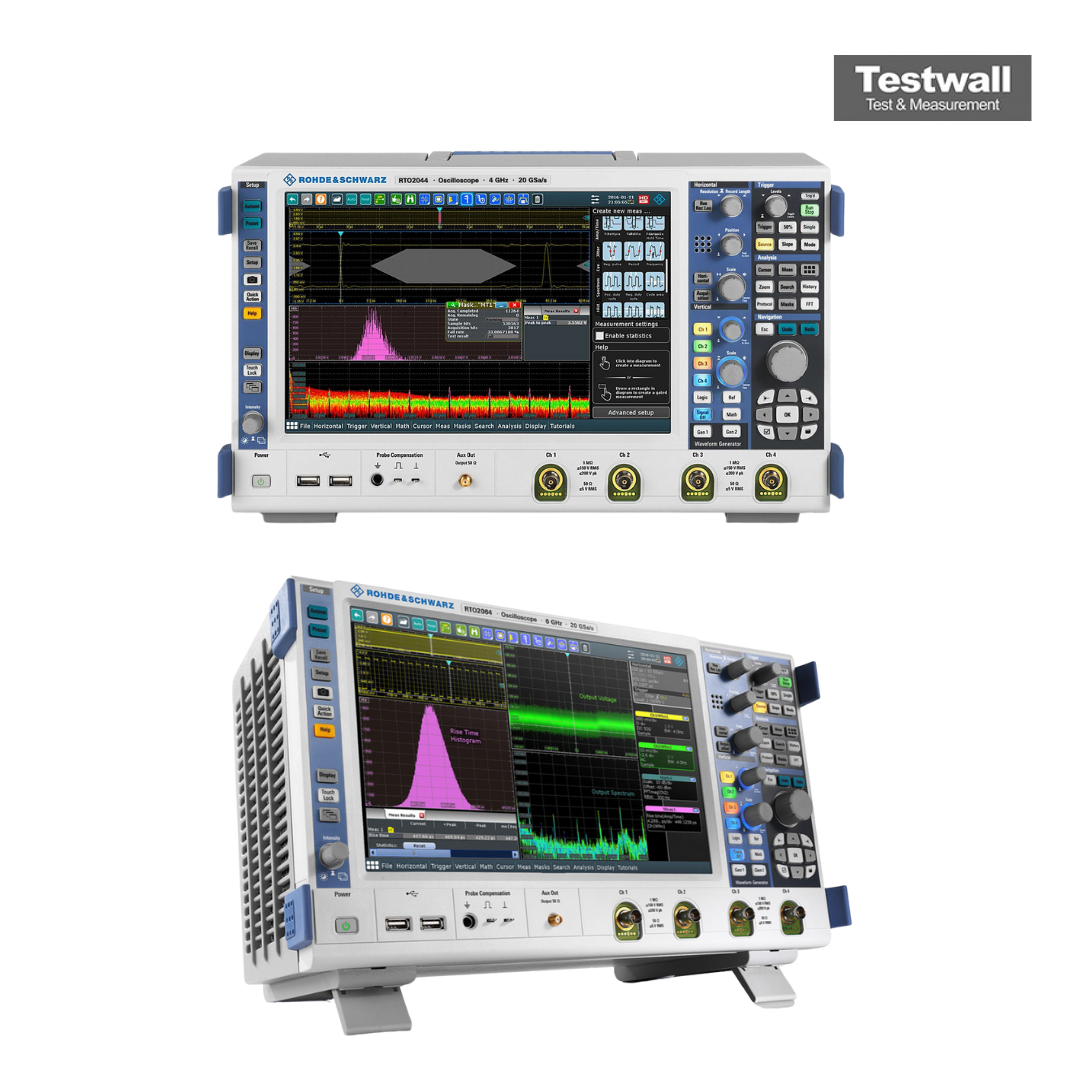

Rohde & Schwarz RTO2044, Digital oscilloscope
| Attribut | Valeur |
|---|---|
| Bande passante | 4 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 20 Géch/s |
| Profondeur mémoire | 400 Méch (standard), 800 Méch (en option) |
| Taux de mise à jour des formes d'onde | jusqu'à 1 000 000 formes d'onde/s |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Taille de l'écran | 10,4 pouces (écran tactile capacitif) |
| Sensibilité d'entrée | 1 mV/div à 10 V/div |
| Base de temps | 25 ps/div à 10 000 s/div |
| Interfaces | USB, LAN (LXI), DisplayPort, HDMI |
Rohde & Schwarz RTO2044, Digital oscilloscope Options:
- RTO2044 - B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO2044 - B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO2044 - B6 - Arbitrary Waveform Generator, 100 MHz, 2 analog channels, 8-bit pattern generator
- RTO2044 - B10 - GPIB Interface
- RTO2044 - B19 - Additional Solid State Disk
- RTO2044 - B101 - Memory Upgrade, 100 Msample per channel
- RTO2044 - B102 - Memory Upgrade, 200 Msample per channel
- RTO2044 - B104 - Memory Upgrade, 400 Msample per channel
- RTO2044 - B110 - Memory Upgrade, 1 Gsample per channel
- RTO2044 - B246 - Upgrade of the R&S RTO2044 to 6 GHz bandwidth
- RTO2044 - K1 - I2C/SPI Serial Decoding
- RTO2044 - K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO2044 - K3 - CAN/LIN Serial Triggering and Decoding
- RTO2044 - K4 - FlexRay Serial Triggering and Decoding
- RTO2044 - K5 - I2S Serial Triggering and Decoding
- RTO2044 - K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO2044 - K7 - ARINC 429 Serial Triggering and Decoding
- RTO2044 - K8 - Ethernet Serial Decoding
- RTO2044 - K9 - CAN-FD Serial Triggering and Decoding
- RTO2044 - K10 - SENT Serial Triggering and Decoding
- RTO2044 - K11 - I/Q Software Interface
- RTO2044 - K12 - Jitter Analysis
- RTO2044 - K13 - Clock Data Recovery
- RTO2044 - K17 - High Definition Mode
- RTO2044 - K18 - Spectrum Analysis
- RTO2044 - K19 - Zone Trigger
- RTO2044 - K21 - USB 2.0 Compliance Test
- RTO2044 - K22 - Ethernet Compliance Test (10/100/1000BASE-T)
- RTO2044 - K23 - Ethernet Compliance Test (10GBASE-T)
- RTO2044 - K24 - BroadR-Reach Compliance Test (100BASE-T1)
- RTO2044 - K25 - Ethernet Compliance Test (2.5G/5G-BASE-T)
- RTO2044 - K26 - MIPI D-PHY Compliance Test
- RTO2044 - K31 - Power Analysis
- RTO2044 - K40 - MIPI RFFE Serial Triggering and Decoding
- RTO2044 - K42 - MIPI D-PHY Serial Triggering and Decoding
- RTO2044 - K44 - MIPI M-PHY Serial Triggering and Decoding
- RTO2044 - K50 - Manchester and NRZ Serial Triggering and Decoding
- RTO2044 - K52 - 8b10b Serial Decoding
- RTO2044 - K55 - MDIO Serial Triggering and Decoding
- RTO2044 - K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
- RTO2044 - K61 - USB 3.1 Gen 1 Serial Triggering and Decoding
- RTO2044 - K63 - USB Power Delivery Serial Triggering and Decoding
- RTO2044 - K65 - SpaceWire Serial Triggering and Decoding
- RTO2044 - K72 - PCI Express 1.1/2.0 Serial Triggering and Decoding
- RTO2044 - K76 - CXPI Serial Triggering and Decoding
- RTO2044 - K81 - PCI Express 1.1/2.0 Compliance Test
- RTO2044 - K86 - Energy-Efficient Ethernet Compliance Test (10M/100M/1G-BASE-T)
- RTO2044 - K87 - 1000BASE-T1 Compliance Test
- RTO2044 - K92 - eMMC Compliance Test
| Model | RTO2044 |
|---|
L’oscilloscope numérique Rohde & Schwarz RTO2044 dispose de 4 canaux avec une bande passante de 4 GHz et un taux d’échantillonnage de 20 GSa/s, permettant une analyse de signal précise avec jusqu’à 2 Géchantillons de profondeur mémoire. Il offre une résolution verticale allant jusqu’à 16 bits et un très faible niveau de bruit pour une précision optimale. Livré avec quatre sondes de tension passives de 500 MHz et le numéro de catalogue 1329.7002.44. Des canaux numériques MSO 16 peuvent être ajoutés avec le module RTO-B1.
Conçu pour les professionnels, le RTO2044 est idéal pour capturer des transitions rapides et résoudre des scénarios complexes, notamment grâce à sa grande mémoire et ses capacités multicanaux.
Testwall peut fournir l’oscilloscope numérique Rohde & Schwarz RTO2044 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et d'une qualité de service inégalées. Veuillez nous contacter directement pour toute calibration ou réparation du Rohde & Schwarz RTO2044 Digital Oscilloscope.
