Rohde & Schwarz

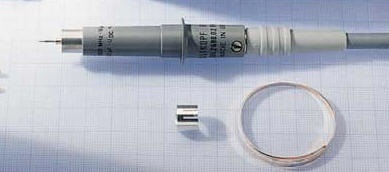

Rohde & Schwarz URV5-Z7

20KHz -1GHz RF Probe
DC à 9,3 GHz Plage de fréquences
-67 dBm à +20 dBm Plage de puissance
50 Ω Impédance
N femelle Connecteur d'entrée
Capteur de puissance thermique (diode) Type de capteur
Demander la fiche technique
Attribut Valeur
Plage de fréquences DC à 9,3 GHz
Plage de puissance -67 dBm à +20 dBm
Impédance 50 Ω
Connecteur d'entrée N femelle
Type de capteur Capteur de puissance thermique (diode)
Compatibilité Rohde & Schwarz URV5 et appareils compatibles
Coefficient de réflexion (SWR) ≤ 1,3 (jusqu'à 2 GHz)
Incertitude de mesure ± 0,5 dB (typique)
Température de fonctionnement 0 °C à +55 °C
Puissance maximale admissible +23 dBm (200 mW)
Rohde & Schwarz URV5-Z7 Options:
  • URV5-Z7 - URV-Z6 - Accessory set: 20 dB and 40 dB plug-on dividers, 50 ohm BNC adapter, sleeves, ground strip (0292.5364.02) (accessory)
  • URV5-Z7 - URV-Z50 - 50 ohm termination adapter (BNC) for power measurement with the RF probe (0394.9816.50) (accessory)
  • URV5-Z7 - URV-Z3 - 75 ohm termination adapter for power measurement with the RF probe, up to 500 MHz (0243.9118.70) (accessory)
Formulaire d'étalonnage Rohde & Schwarz URV5-Z7

Formulaire de réparation Rohde & Schwarz URV5-Z7
Maximum file size: 40MB

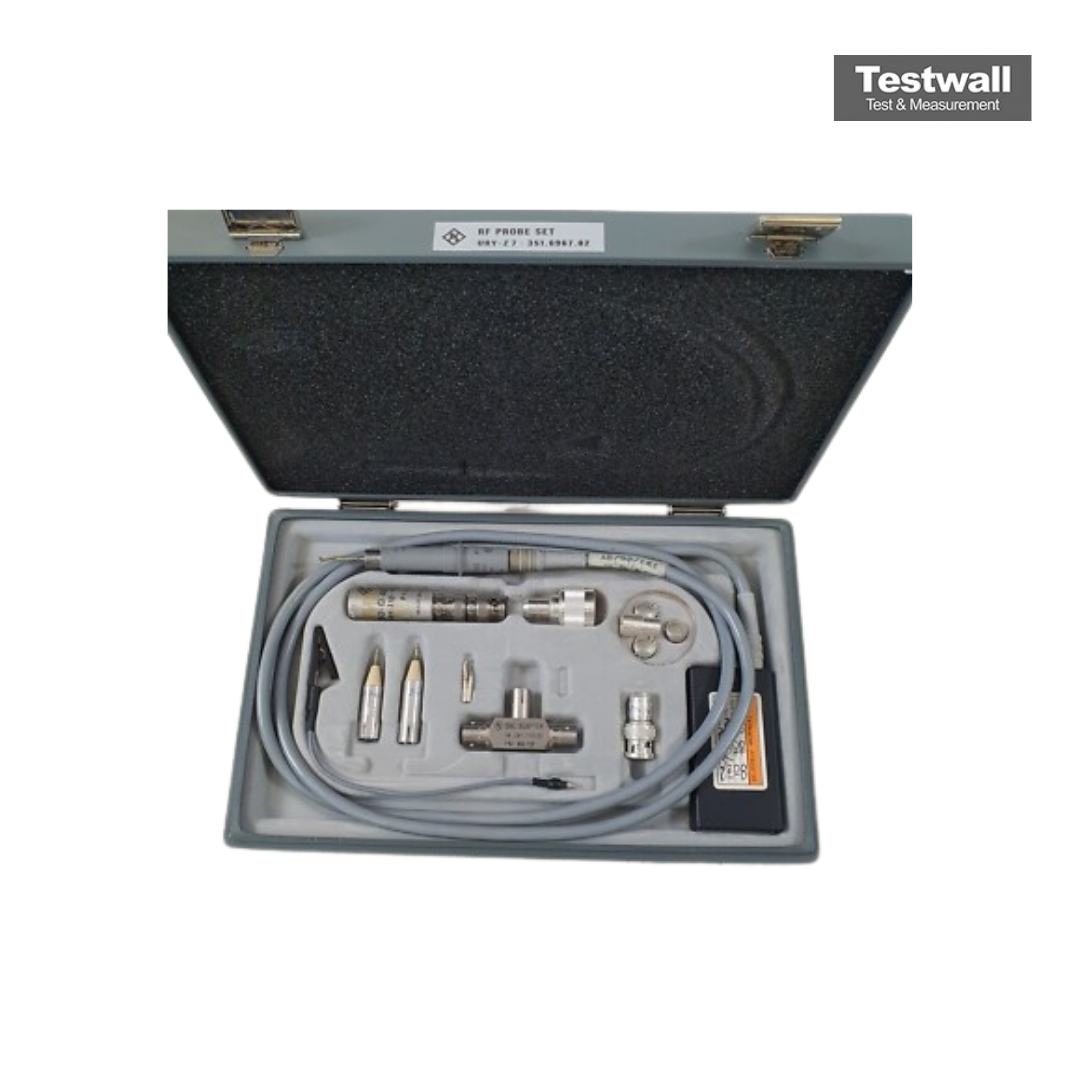

Set de sonde RF URV5-Z7 de Rohde & Schwarz avec câble de masse : 200 µV à 10 V, 20 KHz à 1 GHz, avec deux atténuateurs (20 dB, 40 dB), adaptateurs 50 et 75 Ω, et boîte de rangement spécifique

Idéal pour la mesure RF

Testwall peut fournir le URV5-Z7 d'occasion, entièrement testé
