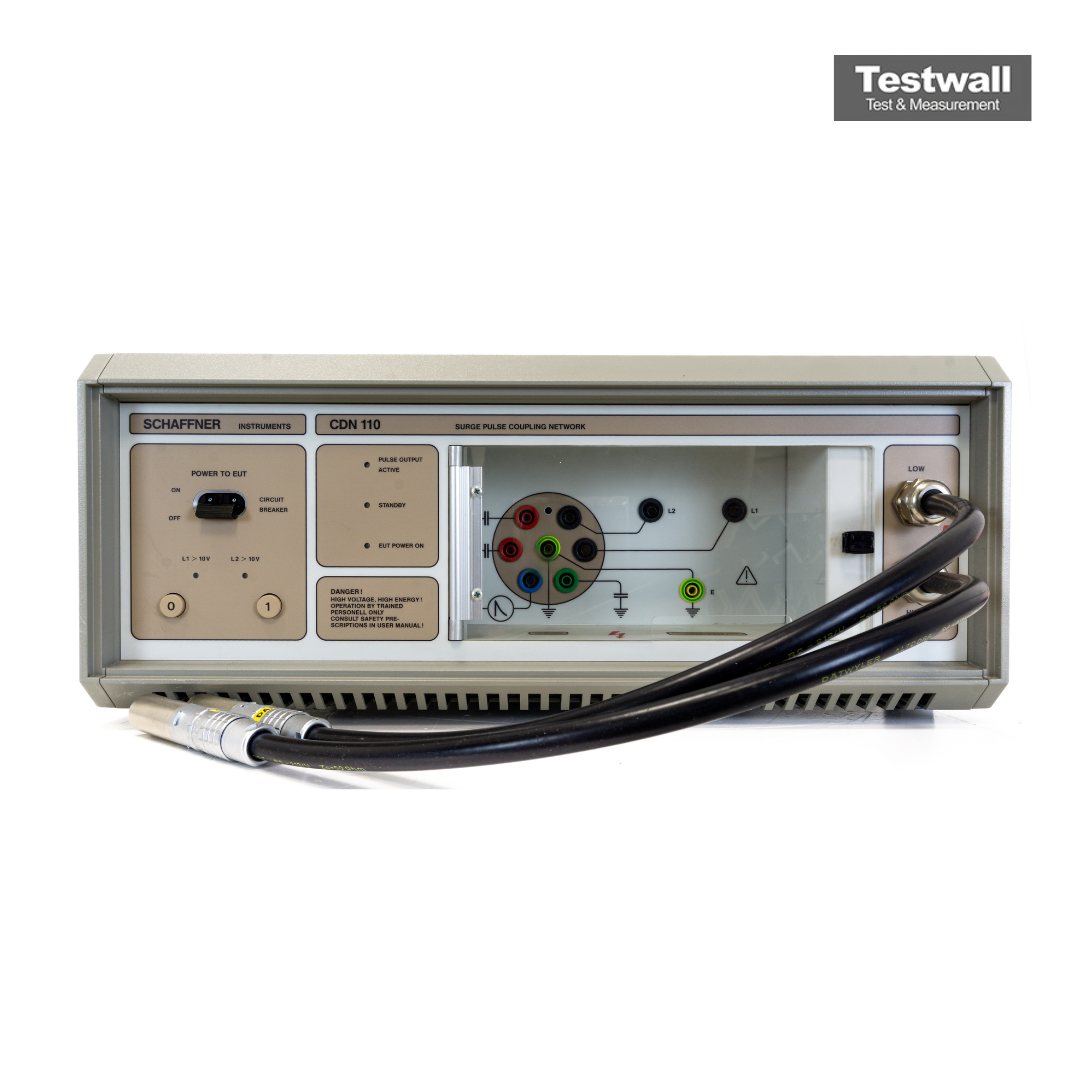

Schaffner CDN110
| Attribut | Valeur |
|---|---|
| Type de réseau de couplage | Réseau de distribution de couplage (CDN) |
| Impédance de mode commun | 150 Ω |
| Plage de fréquences | 0,15 MHz – 80 MHz |
| Courant nominal maximum | 16 A |
| Nombre de lignes couplées | 1 ligne (non blindée) |
| Tension nominale | 250 V CA |
| Normes de conformité | IEC 61000-4-6, CISPR 16 |
| Connecteurs | Connecteur BNC pour injection de signal, bornes à vis pour câble sous test |
| Niveau d'immunité conduite supporté | Jusqu'à 10 V (em conformité avec les niveaux d'essai IEC 61000-4-6) |
| Température de fonctionnement | 0 °C à +55 °C |
| Model | CDN110 |
|---|
Le Schaffner CDN110 est un réseau de couplage/découplage de surtension monophasé conçu pour être utilisé avec le générateur d’impulsions haute énergie NSG651. Il permet d’injecter des impulsions de tension allant jusqu’à 6,6 kV (forme d’onde 1,2/50 µs) ou des surtensions de courant jusqu’à 3 kA (forme 8/20 µs) sur une ligne monophasée de 230 Vac. Il prend en charge des tensions EUT jusqu’à 420 Vac (rms) et des courants jusqu’à 16 A, conformément aux normes IEEE-587, ANSI-C62.41, VDE 0109 et IEC 801-5.
Spécialement conçu pour les tests d’instruments et de systèmes, le CDN110 se place sous le NSG651, intègre des dispositifs de sécurité et est livré avec tous les connecteurs nécessaires pour une configuration de test sûre et efficace.
Testwall peut fournir le Schaffner CDN110 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service incomparables. Contactez-nous directement si vous avez besoin d’une calibration ou d’une réparation du Schaffner CDN110.
