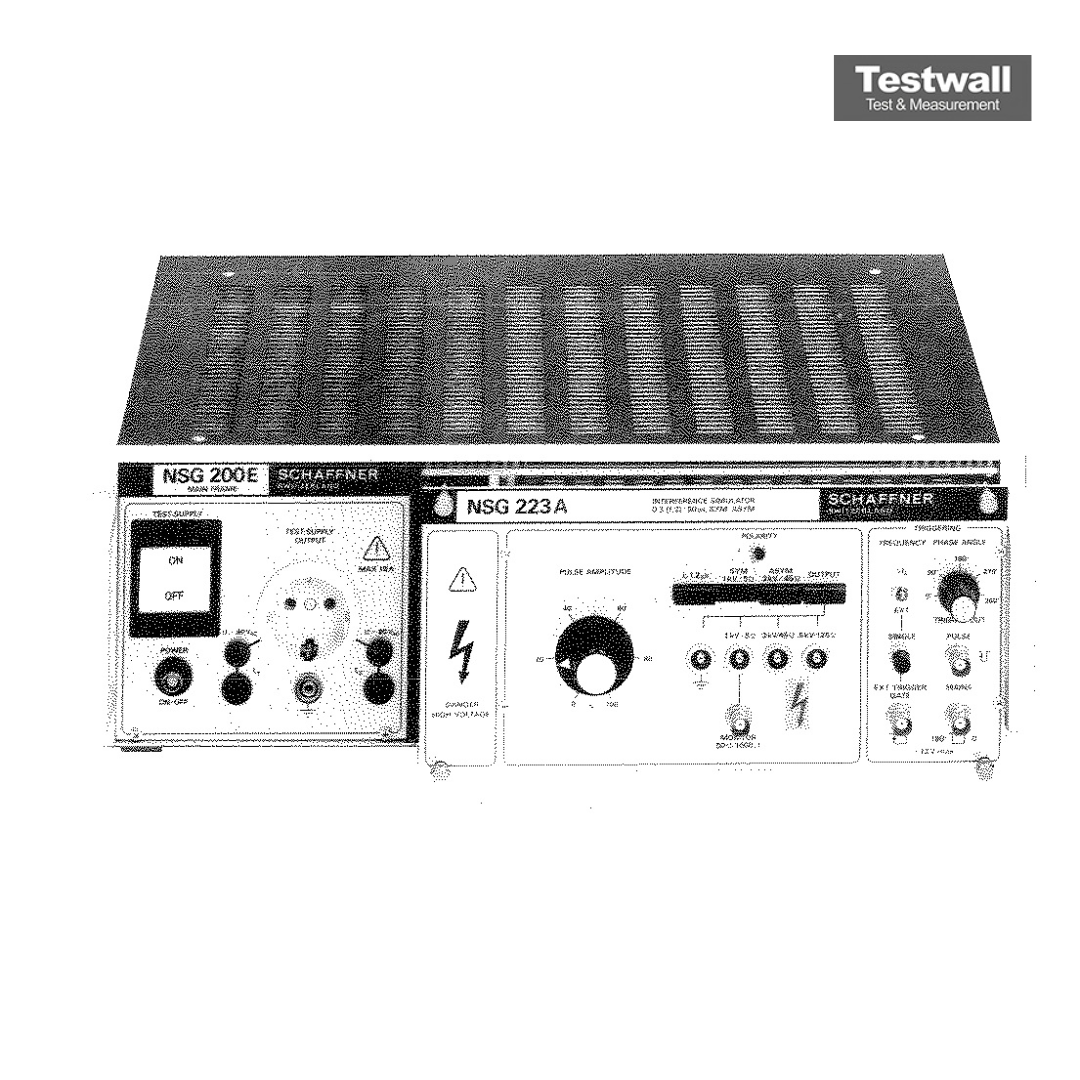

Schaffner NSG 223A
| Attribut | Valeur |
|---|---|
| Tension de sortie | jusqu'à 4 kV crête |
| Impédance de source | 50 Ω / 2 Ω |
| Forme d'onde | Double exponentielle (combinée 1,2/50 µs – 8/20 µs) |
| Courant de sortie | jusqu'à 2 kA crête |
| Conformité aux normes | IEC 61000-4-5, IEEE C62.41 |
| Taux de répétition | 1 coup par minute (minimum) |
| Modes de couplage | Ligne à ligne et ligne à terre |
| Interface de commande | Panneau de commande frontal avec affichage numérique |
| Alimentation requise | 230 V CA, 50/60 Hz |
| Dimensions (L x l x H) | Appareil de table compact, dimensions standard de laboratoire |
Schaffner NSG 223A Options:
- NSG 223A - 100V/50Hz - Mains voltage 100V, 50Hz
- NSG 223A - 100V/60Hz - Mains voltage 100V, 60Hz
- NSG 223A - 220V/50Hz - Mains voltage 220V, 50Hz
- NSG 223A - 220V/60Hz - Mains voltage 220V, 60Hz
- NSG 223A - Schuko - Schuko plug type (D/S/NL/I/E/N/SF etc.)
- NSG 223A - CH - Swiss plug type (CH)
- NSG 223A - F - French plug type (F/B)
- NSG 223A - USA - USA/CAN/FE plug type (UL 498/13)
- NSG 223A - GB - UK plug type (BS 1363)
| Model | NSG 223A |
|---|
Le module Schaffner NSG 223A génère des impulsions à haute énergie d’environ 2 joules, imitant les effets issus des commutations de charges inductives ou capacitives, ainsi que les impacts de foudre. Ces impulsions au format 1.2/50 µs peuvent être couplées de manière symétrique ou asymétrique au réseau d’alimentation, ou accessibles directement via des connecteurs pour les essais de composants. L’unité maintient une impédance interne de 45 Ω, offrant un niveau de contrainte plus modéré que les spécifications IEC 801-5, tout en assurant une simulation robuste de surtension.
Elle est conçue pour les tests de conformité et l’évaluation de la résilience des circuits d’entrée face à des événements de surtension. La flexibilité de couplage et la haute énergie des impulsions permettent des tests polyvalents en laboratoire comme sur le terrain.
Testwall peut fournir le Schaffner NSG 223A utilisé, entièrement testé. Avec une assistance experte et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un niveau de service inégalés. Merci de nous contacter directement si vous avez besoin de calibrage ou de réparation du Schaffner NSG 223A.
