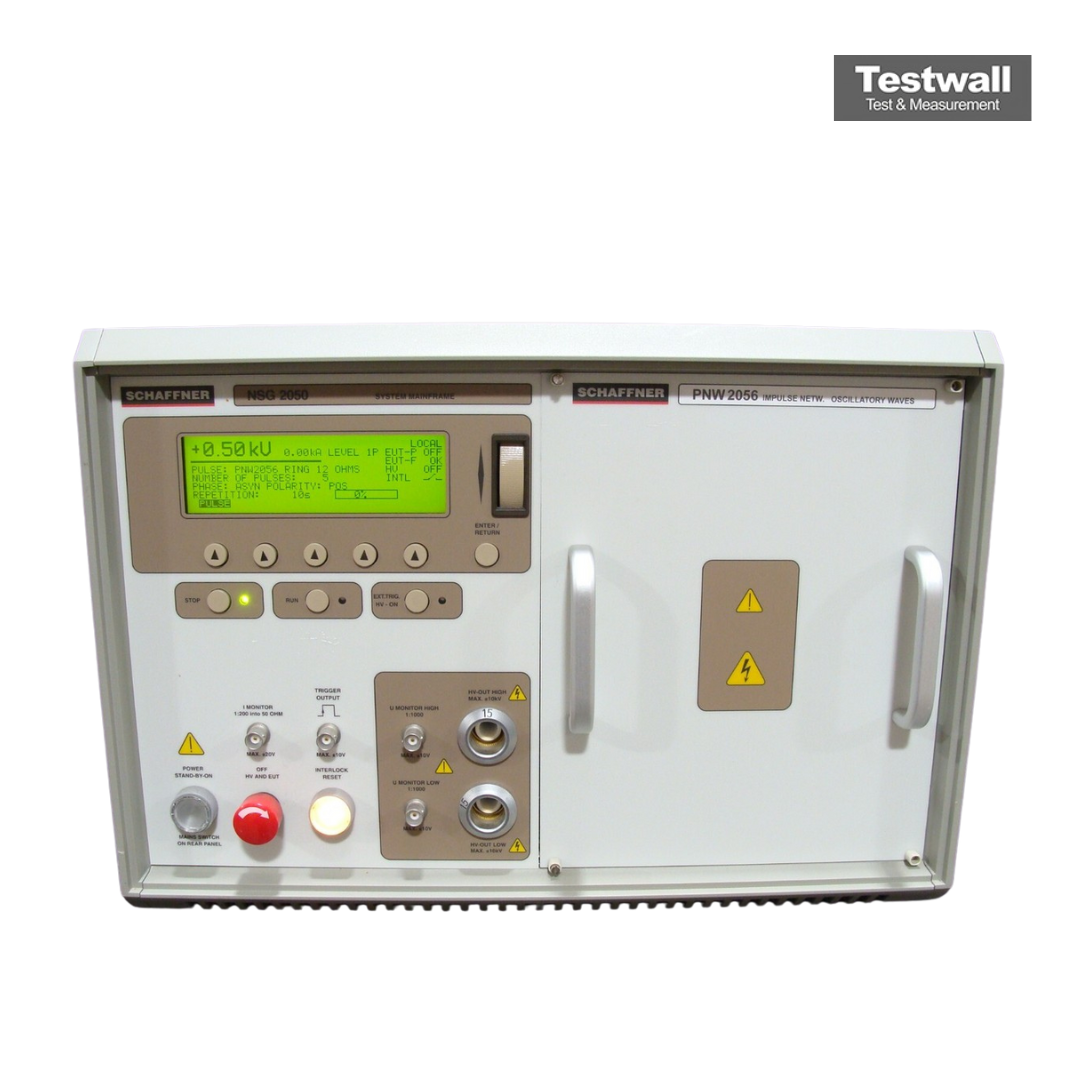

Schaffner NSG2050
| Attribut | Valeur |
|---|---|
| Tension de sortie | jusqu'à 4,4 kV en circuit ouvert |
| Courant de sortie | jusqu'à 2000 A en court-circuit |
| Normes de conformité | IEC 61000-4-5, CEI 61000-4-5 |
| Impédance de couplage | 2 Ω / 12 Ω (couplage combinateur intégré) |
| Forme d'onde de test | Onde de choc 1,2/50 µs (tension) et 8/20 µs (courant) |
| Niveaux de test | Niveaux 1 à 4 selon IEC 61000-4-5 (jusqu'à 4 kV / 2 kA) |
| Interface de commande | Interface USB et logiciel de contrôle PC intégré |
| Tension d'alimentation | 100 – 240 V CA, 50/60 Hz |
| Dimensions (L x l x H) | 430 mm x 410 mm x 175 mm |
| Poids | environ 18 kg |
Schaffner NSG2050 Options:
- NSG2050 - PNW2050 - High energy hybrid surge pulse network, 1.2/50µs – 8/20µs, 200V to 6600V, up to 3300A
- NSG2050 - PNW2051 - Telecom pulse network, 10/700µs and 0.5/700µs, 200V to 6600V, up to 440A
- NSG2050 - PNW2052 - 100kHz ringwave pulse network, 0.5µs/100kHz, 200V to 6600V, up to 550A
- NSG2050 - PNW2053B - FCC Part 68 pulse network, 2/10µs, 10/160µs, 10/560µs, 9/720µs
- NSG2050 - PNW2055 - Hybrid surge generator, 1.2/50µs – 8/20µs, 200V to 4400V, up to 2200A, built-in coupling network 16A
- NSG2050 - PNW2056 - High frequency pulse generator, damped oscillatory waves 100kHz and 1MHz, up to 4kV
- NSG2050 - PNW2003 - Power quality simulator (drop-outs, dips, interruptions, variations), EUT power 12V to 250V, 16A nominal
- NSG2050 - PNW2225 - Burst pulse network, 5/50ns, 200V to 4800V, 100Hz to 1MHz, built-in coupling network 16A
- NSG2050 - INA2050 - 2 Slot Extension chassis
- NSG2050 - INA122 - Test Box
- NSG2050 - INA260 - Accessory unit
- NSG2050 - INA2055 - Specific accessory for PNW2055
- NSG2050 - CDN131 - Single-phase surge coupling network, 20V to 230Vac, 50/60Hz, 25A continuous
- NSG2050 - CDN133 - Three-phase surge coupling network, 3 x 20V to 440Vac, 50/60Hz, 25A continuous
- NSG2050 - CDN151 - Single-phase burst coupling option for CDN131
- NSG2050 - CDN153 - Three-phase burst coupling option for CDN133
- NSG2050 - CDN141 - Coupling/decoupling network for telecom line test (FCC Part 68)
- NSG2050 - CDN117 - Signal/dataline coupling network
- NSG2050 - CDN118 - Signal/dataline coupling network
- NSG2050 - CDN126 - Signal/dataline coupling network
- NSG2050 - NSG642 - Automated variable AC source (VARIAC), motor driven transformer extension, 1 to 280Vac, 16A continuous
- NSG2050 - UKAS - UKAS Calibration option
| Model | NSG2050 |
|---|
Le Schaffner NSG 2050 est un système de test CEM d’immunité conduite avec un concept modulaire et une large gamme de réseaux d’impulsions conformes aux normes IEC, ANSI et autres. Conçu pour les applications industrielles et télécom, il offre une grande adaptabilité et des performances de test fiables avec une intégration logicielle avancée.
Conçu pour la précision, le Schaffner NSG 2050 garantit des tests d’immunité précis pour diverses spécifications, en faisant une solution de confiance pour les environnements de conformité.
Testwall peut fournir le Schaffner NSG 2050 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall assure des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement si vous avez besoin d’un étalonnage ou d’une réparation du Schaffner NSG 2050.
