Tektronix

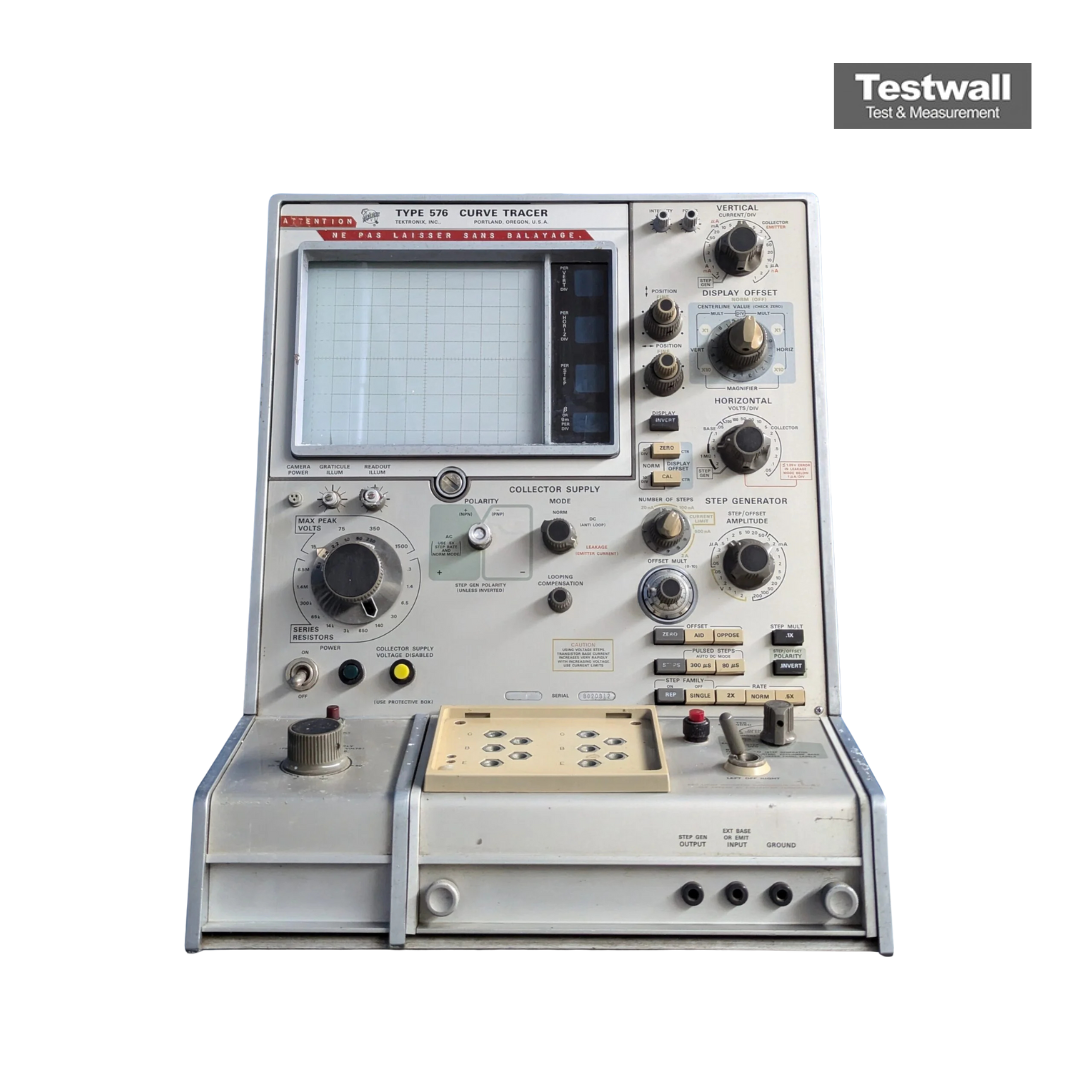

Tektronix 576
Curve Tracer
Courbe traceur de caractéristiques de composants Type d'instrument
1600 V Tension maximale du collecteur
20 A Courant maximal du collecteur
154 mm (6 pouces) à tube cathodique Taille de l'écran
1 µA/pas à 500 mA/pas Plages de courant de base
| Attribut | Valeur |
|---|---|
| Type d'instrument | Courbe traceur de caractéristiques de composants |
| Tension maximale du collecteur | 1600 V |
| Courant maximal du collecteur | 20 A |
| Taille de l'écran | 154 mm (6 pouces) à tube cathodique |
| Plages de courant de base | 1 µA/pas à 500 mA/pas |
| Tension d'alimentation | 100 V / 120 V / 220 V / 240 V CA, 50/60 Hz |
| Consommation électrique | 350 W maximum |
| Nombre de pas du générateur de pas | 1 à 10 pas sélectionnables |
| Impédance d'entrée | 1 MΩ en parallèle avec 20 pF |
| Dimensions (L x H x P) | 432 mm x 248 mm x 546 mm |
Tektronix 576 Options:
- 576 - Option 01 - Deletes the parameter readout module but maintains provisions for insertion of the module (020-0031-00) at any time
- 576 - 020-0031-00 - Auto Scale-Factor Readout Module
- 576 - A1 - Universal Euro 220 V/16 A, 50 Hz International Power Cord and Plug
- 576 - A2 - UK 240 V/13 A, 50 Hz International Power Cord and Plug
- 576 - A3 - Australian 240 V/10 A, 50 Hz International Power Cord and Plug
- 576 - A4 - North American 240 V/15 A, 60 Hz International Power Cord and Plug
- 576 - A5 - Switzerland 220 V/10 A, 50 Hz International Power Cord and Plug
| Model | 576 |
|---|
Le Tektronix 576 est un traceur de courbes haute tension conçu pour les tests avancés de semi-conducteurs. Il prend en charge jusqu'à 1 500 V, avec des modes de test pulsé et continu, et plusieurs formats de mesure.
Idéal pour les dispositifs de puissance, le 576 offre des fonctions de sécurité complètes et des résultats précis et reproductibles.
Testwall peut fournir le Tektronix 576 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin d'une calibration ou réparation du Tektronix 576.
