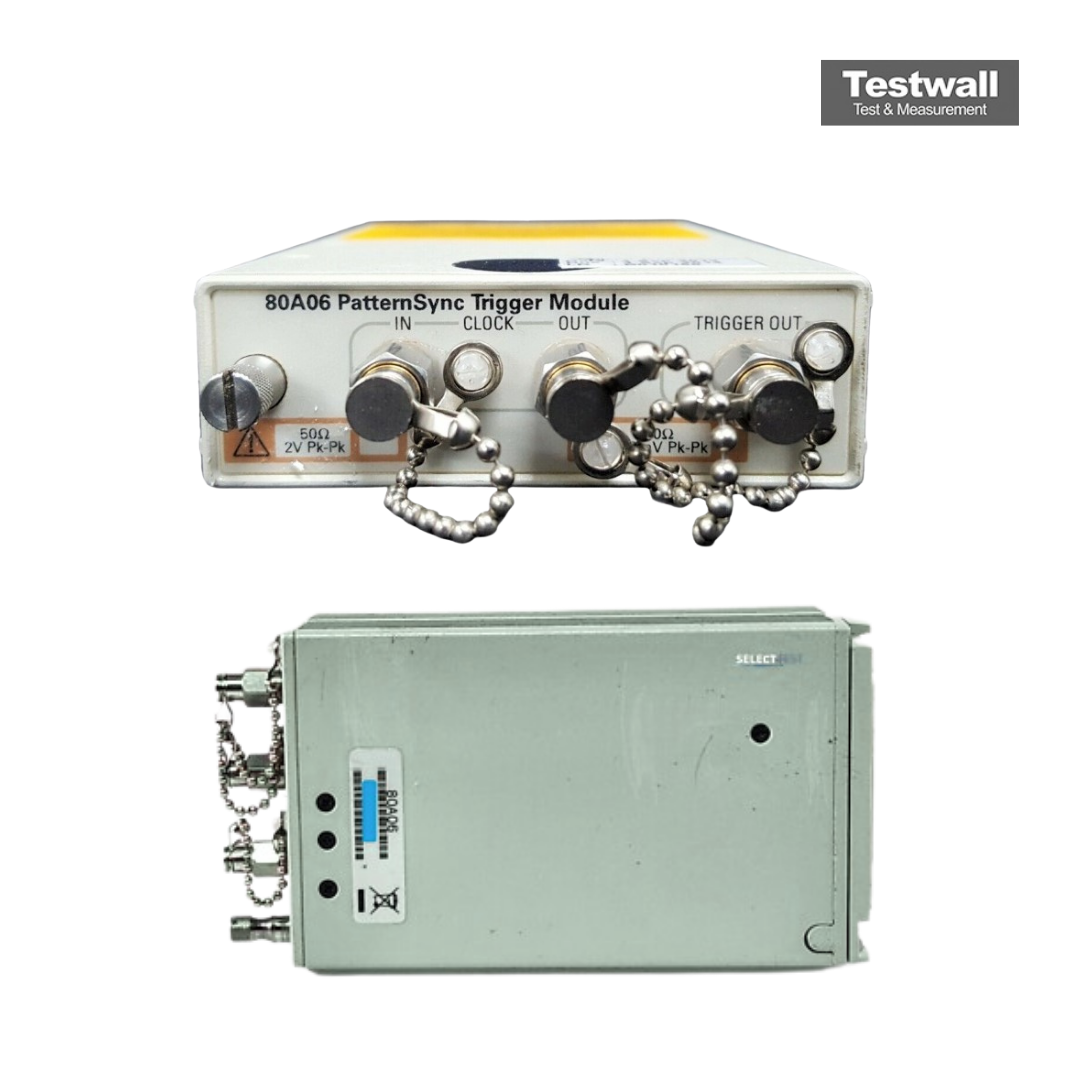

Tektronix 80A06
| Attribut | Valeur |
|---|---|
| Type de module | Module de référence de synchronisation |
| Compatibilité | Oscilloscopes à échantillonnage Tektronix série 8000 et DSA8200 |
| Nombre de voies | 2 voies de synchronisation indépendantes |
| Impédance d'entrée | 50 Ω |
| Plage de tension d'entrée | ±2 V maximum |
| Fréquence de déclenchement | De 50 MHz à 12,5 GHz |
| Sensibilité de déclenchement | 25 mV crête à crête (typique) |
| Type de connecteur d'entrée | SMA femelle |
| Tension maximale admissible | ±5 V (continu + crête AC) |
| Format du module | Module enfichable de format simple largeur pour châssis mainframe |
Tektronix 80A06 Options:
- 80A06 - Opt. D1 - Calibration Data Reports
- 80A06 - Opt. R3 - Repair Service 3 Years
| Model | 80A06 |
|---|
Le module de déclenchement Tektronix 80A06 PatternSync est indispensable pour les utilisateurs de la série DSA8200 utilisant le logiciel d’analyse 80SJNB Jitter, Noise et BER. Il prend en charge des longueurs de motifs jusqu’à 2^23 bits avec une horloge utilisateur de 150 MHz à 12,75 GHz. En combinaison avec le module 82A04, il atteint une gigue ≤200 fsRMS.
Idéal pour l’analyse avancée de l’intégrité du signal, le 80A06 améliore la performance de déclenchement dans les environnements de test à haute vitesse.
Testwall peut fournir le Tektronix 80A06 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et de qualité. Veuillez nous contacter pour le calibrage ou la réparation du Tektronix 80A06.
