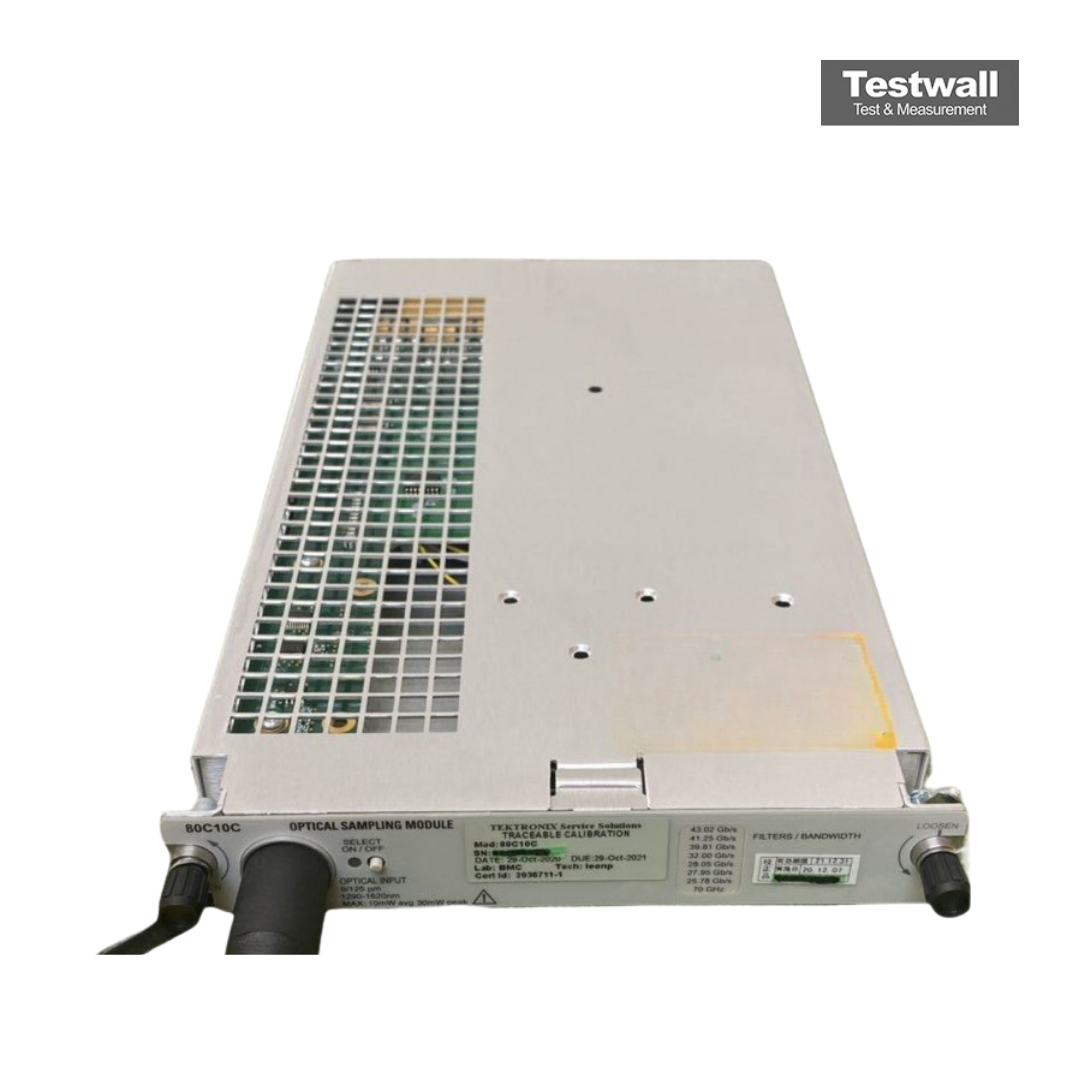

Tektronix 80C10C
| Attribut | Valeur |
|---|---|
| Largeur de bande | 10 GHz |
| Longueur d'onde optique | 750 nm à 1650 nm |
| Type de connecteur optique | Connecteur universel (UC) |
| Temps de montée | 35 ps |
| Sensibilité d'entrée | -18 dBm à +2 dBm |
| Compatibilité | Oscilloscopes à échantillonnage Tektronix série DSA8200 et TDS8200 |
| Type de module | Module d'acquisition optique |
| Impédance de sortie électrique | 50 Ω |
| Plage de puissance optique maximale | +2 dBm |
| Nombre de voies | 1 voie optique |
Tektronix 80C10C Options:
- 80C10C - F1 - 25.781, 27.952, 39.813, 41.25, 43.018 Gb/s filters, 70 GHz full bandwidth
- 80C10C - F2 - 25.781, 27.952 Gb/s filters, 55 GHz full bandwidth
- 80C10C - F3 - 39.813, 41.25, 43.018 Gb/s filters, 80 GHz full bandwidth
- 80C10C - HSPR - High Sensitivity Photo Receiver: provides a second, more sensitive single-mode optical input that supports typical power levels for the 40 Gb/s and 100 (4 x 25) Gb/s standards; provides differential electrical outputs (50 Ω, AC coupled, differential 2.92 mm female connectors) on the module front panel, to 44.5 Gb/s, with a maximum 1 ps differential skew. Compatible with options F1-F3, mutually exclusive from Opt. CRTP
- 80C10C - CRTP - Clock Recovery Trigger Pickoff: provides differential clock recovery trigger pick-off (CRTP) electrical outputs (50 Ω, AC coupled, differential 2.92 mm female connectors) on the module front panel, to 44.5 Gb/s, with a maximum 1 ps differential skew. Compatible with options F1-F3, mutually exclusive from Opt. HSPR
| Model | 80C10C |
|---|
Le module d’échantillonnage optique Tektronix 80C10C offre une bande passante optique de 80 GHz et un niveau de bruit ultra‑faible, essentiel pour l’analyse de signaux à haute vitesse. Les options F1 (70 GHz), F2 (55 GHz) et F3 (80 GHz) prennent en charge les formats NRZ, RZ et duobinaire à des débits jusqu’à 43,018 Gb/s. Le filtrage intégré et la compatibilité 1310/1550 nm en font un outil idéal pour les tests 100G, 40G et OTU.
L’option CRTP fournit des sorties électriques jusqu’à 44,5 Gb/s, et la CR286A‑HS permet la récupération d’horloge haute vitesse. Ce module polyvalent convient à un large éventail d’applications télécom et datacom.
Testwall peut fournir le Tektronix 80C10C usagé, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix 80C10C.
