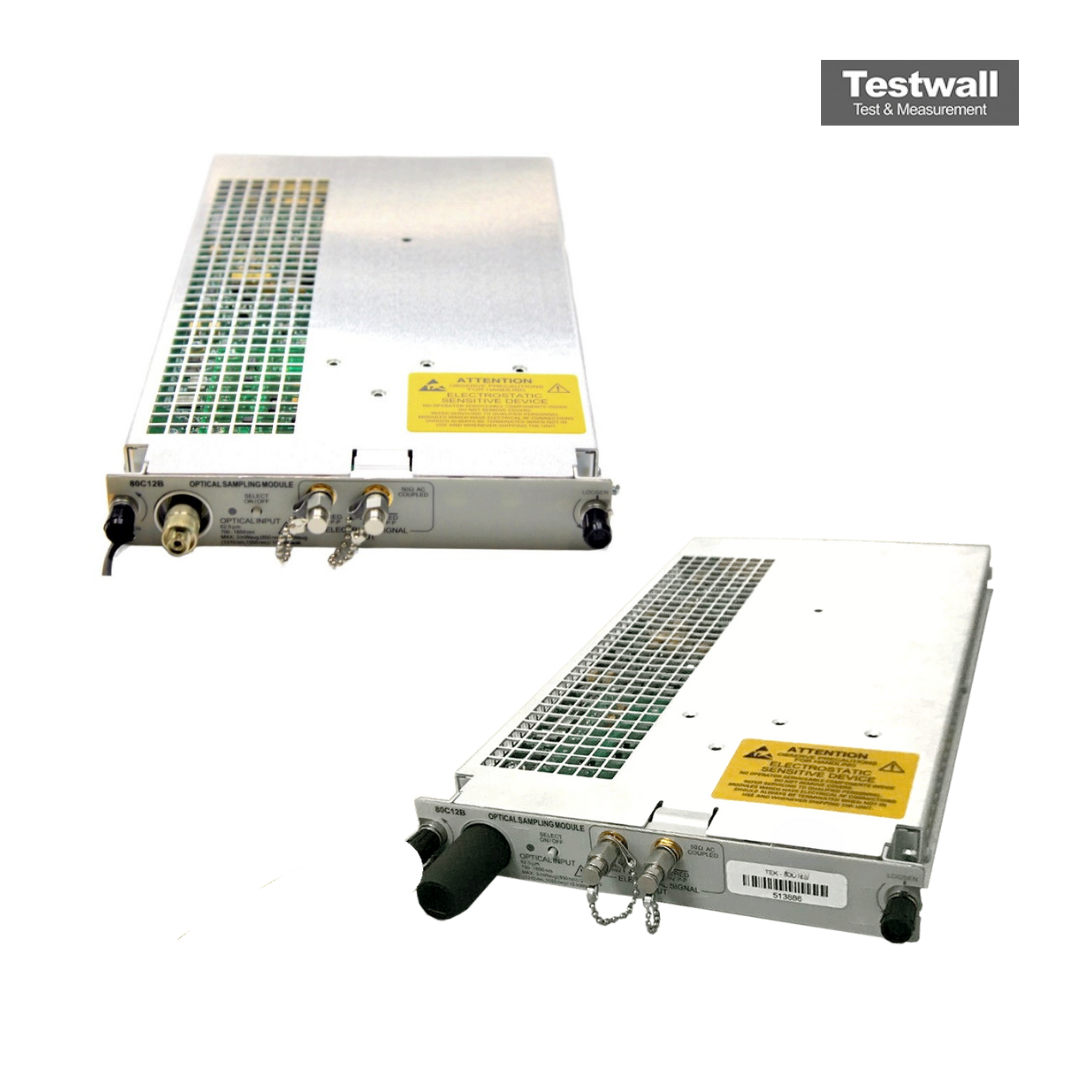

Tektronix 80C12B
| Attribut | Valeur |
|---|---|
| Largeur de bande | 12 GHz |
| Longueur d'onde | 750 nm à 1650 nm |
| Type de connecteur | FC/PC |
| Temps de montée | 29 ps |
| Compatibilité | Oscilloscopes à échantillonnage Tektronix série 8000 |
| Type de module | Module de mesure optique |
| Puissance d'entrée maximale | +10 dBm |
| Impédance d'entrée | 50 Ω |
| Sensibilité | -20 dBm |
| Nombre de voies | 1 voie optique |
Tektronix 80C12B Options:
- 80C12B - F0 - Unfiltered 12 GHz bandwidth and 8.5 Gb/s
- 80C12B - F1 - 155.52 Mb/s filter
- 80C12B - F2 - 622 Mb/s filter
- 80C12B - F3 - 1.0625 Gb/s filter
- 80C12B - F4 - 1.250 Gb/s filter
- 80C12B - F5 - 2.125 Gb/s filter
- 80C12B - F6 - 2.488, 2.500 Gb/s filter
- 80C12B - F7 - 2.666 Gb/s filter
- 80C12B - F8 - 3.125, 3.188 Gb/s filter
- 80C12B - F9 - 4.250 Gb/s filter
- 80C12B - F10 - 5.000 Gb/s filter
- 80C12B - F11 - 6.144 Gb/s filter
- 80C12B - F12 - 7.373 Gb/s filter
- 80C12B - 10G - Optical Reference Receiver (ORR) filters for all standard rates between 8.5 and 11.4 Gb/s (8.500, 9.95, 10.31, 10.51, 10.66, 10.71, 11.1, 11.3 Gb/s, unfiltered 12 GHz bandwidth)
- 80C12B - 10GP - Optical Reference Receiver (ORR) filters for all standard rates between 8.5 and 11.3 Gb/s plus three selected tributary standard rates (8.500, 9.95, 10.31, 10.51, 10.66, 10.71, 11.1, 11.3 Gb/s, unfiltered 12 GHz bandwidth)
- 80C12B - 01 - ER Calibrated; module will only work on mainframes with Windows XP or Windows 7 and oscilloscope FW V 5.0 and higher. Can be ordered as an upgrade with Opt. IFC (factory installation)
- 80C12B - C3 - Calibration Service 3 Years
- 80C12B - C5 - Calibration Service 5 Years
- 80C12B - D1 - Calibration Data Report
- 80C12B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- 80C12B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- 80C12B - R3 - Repair Service 3 Years (including warranty)
- 80C12B - R5 - Repair Service 5 Years (including warranty)
| Model | 80C12B |
|---|
Le module optique amplifié Tektronix 80C12B fonctionne entre 700 et 1650 nm, prenant en charge les tests télécoms et datacoms de 155 Mb/s à 11,4 Gb/s. Il prend en charge les normes 10GbE, 40GbE‑R4, 100GbE‑SR10, 10G Fibre Channel, Infiniband SDR/DDR, ainsi que des taux télécoms comme 9,953, 10,664, 10,709 Gb/s. Son convertisseur O/E amplifié assure une excellente performance signal/bruit et une grande sensibilité optique.
Avec une sortie de récupération d’horloge au-delà de 12 Gb/s (compatible avec CR125A‑HS ou 80A05), le 80C12B permet une configuration multivoies et prend en charge les taux FEC pour des environnements de test avancés.
Testwall peut fournir le Tektronix 80C12B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour toute demande de calibration ou de réparation du Tektronix 80C12B.
