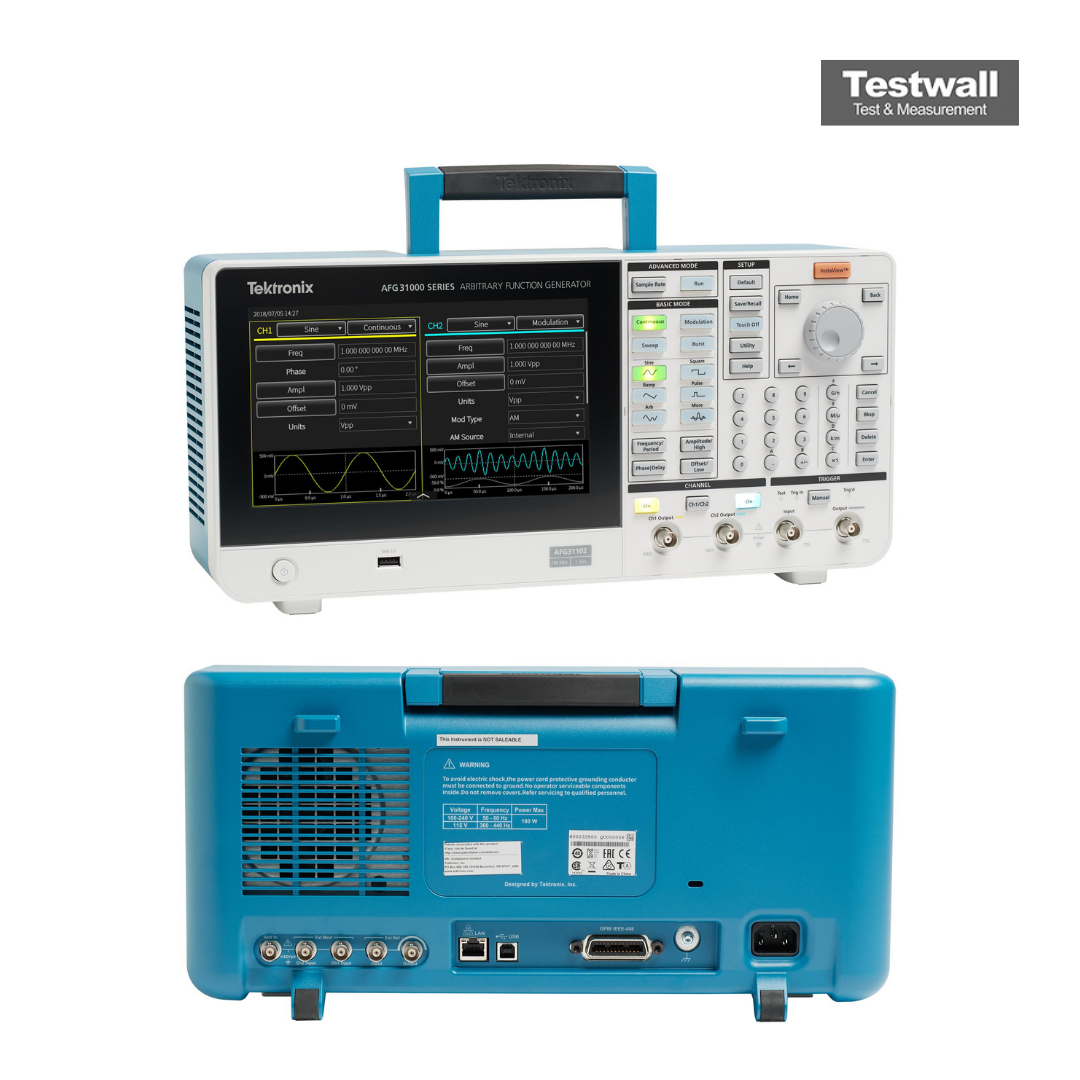

Tektronix AFG31021
| Attribut | Valeur |
|---|---|
| Nombre de canaux | 1 canal |
| Fréquence maximale | 25 MHz |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 250 MSa/s |
| Longueur de mémoire | 131 072 points (128 k) |
| Amplitude de sortie | 1 mVpp à 10 Vpp (sur charge 50 Ω) |
| Impédance de sortie | 50 Ω |
| Formes d'ondes standard | Sinusoïdale, carrée, rampe, impulsion, bruit, arbitraire et plus de 10 formes prédéfinies |
| Interface de connexion | USB, LAN (LXI), GPIB (en option) |
| Écran | Écran tactile couleur TFT de 9 pouces |
Tektronix AFG31021 Options:
- AFG31021 - MEM - Extends arbitrary waveform memory to 128 Mpts/ch in Advanced mode
- AFG31021 - SEQ - Enables Sequence, Triggered and Gated modes in Advanced mode
- AFG31021 - AUP-AFG3SEQ-1 - Enables Sequence, Triggered, and Gated modes in Advanced mode (node locked license, one channel instrument)
- AFG31021 - AUP-AFG3MEM-1 - Extends arb memory to 128 Mpts/ch in Advanced mode (node locked license, one channel instrument)
- AFG31021 - AUP-AFG3BW25T50-1 - Bandwidth extension from 25 MHz to 50 MHz (node locked license, one channel instrument)
- AFG31021 - AUP-AFG3BW25T100-1 - Bandwidth extension from 25 MHz to 100 MHz (node locked license, one channel instrument)
- AFG31021 - Opt. A0 - North America power plug (115 V, 60 Hz)
- AFG31021 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- AFG31021 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- AFG31021 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- AFG31021 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- AFG31021 - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- AFG31021 - Opt. A10 - China power plug (50 Hz)
- AFG31021 - Opt. A11 - India power plug (50 Hz)
- AFG31021 - Opt. A12 - Brazil power plug (60 Hz)
- AFG31021 - Opt. A99 - No power cord
- AFG31021 - Opt. L0 - English front panel overlay (default)
- AFG31021 - Opt. L1 - French front panel overlay
- AFG31021 - Opt. L2 - Italian front panel overlay
- AFG31021 - Opt. L3 - German front panel overlay
- AFG31021 - Opt. L4 - Spanish front panel overlay
- AFG31021 - Opt. L5 - Japanese front panel overlay
- AFG31021 - Opt. L6 - Portuguese front panel overlay
- AFG31021 - Opt. L7 - Simplified Chinese front panel overlay
- AFG31021 - Opt. L8 - Traditional Chinese front panel overlay
- AFG31021 - Opt. L9 - Korean front panel overlay
- AFG31021 - Opt. L10 - Russian front panel overlay
- AFG31021 - Opt. L99 - No front panel overlay
- AFG31021 - Opt. C3 - Calibration Service 3 Years
- AFG31021 - Opt. C5 - Calibration Service 5 Years
- AFG31021 - Opt. D1 - Calibration Data Report
- AFG31021 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- AFG31021 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- AFG31021 - Opt. R5 - Repair Service 5 Years (including warranty)
- AFG31021 - Opt. T3 - Three Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS plus preventative maintenance. Including a 5 day turnaround time and priority access to customer support
- AFG31021 - Opt. T5 - Five Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS plus preventative maintenance. Including a 5 day turnaround time and priority access to customer support
| Model | AFG31021 |
|---|
Le Tektronix AFG31021, de la série AFG31000, est un générateur de fonctions arbitraires haute performance couvrant une plage de fréquences de 1 μHz à 25 MHz avec une résolution verticale de 14 bits. Il offre une sortie mono‑canal, 16 Mpts de mémoire d’ondes (extensible à 128 Mpts) et un écran tactile capacitif 9 ". ArbBuilder intégré et la technologie brevetée InstaView™ permettent la création et la visualisation d’ondes en temps réel sans sonde ni oscilloscope, garantissant précision et simplicité pour chercheurs et ingénieurs.
Avec l’option de séquençage jusqu’à 256 étapes, l’AFG31021 prend en charge les formes d’onde classiques (sinus, carré, rampe, bruit), ainsi que les modes burst, sweep et modulations multiples (AM, FM, PM, FSK, PWM), adaptés à une grande variété de scénarios de test.
Testwall peut fournir le Tektronix AFG31021 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall assure des instruments hautes performances avec fiabilité et service exceptionnels. Veuillez nous contacter directement si vous avez besoin d’une calibration ou d’une réparation du Tektronix AFG31021.
