Tektronix

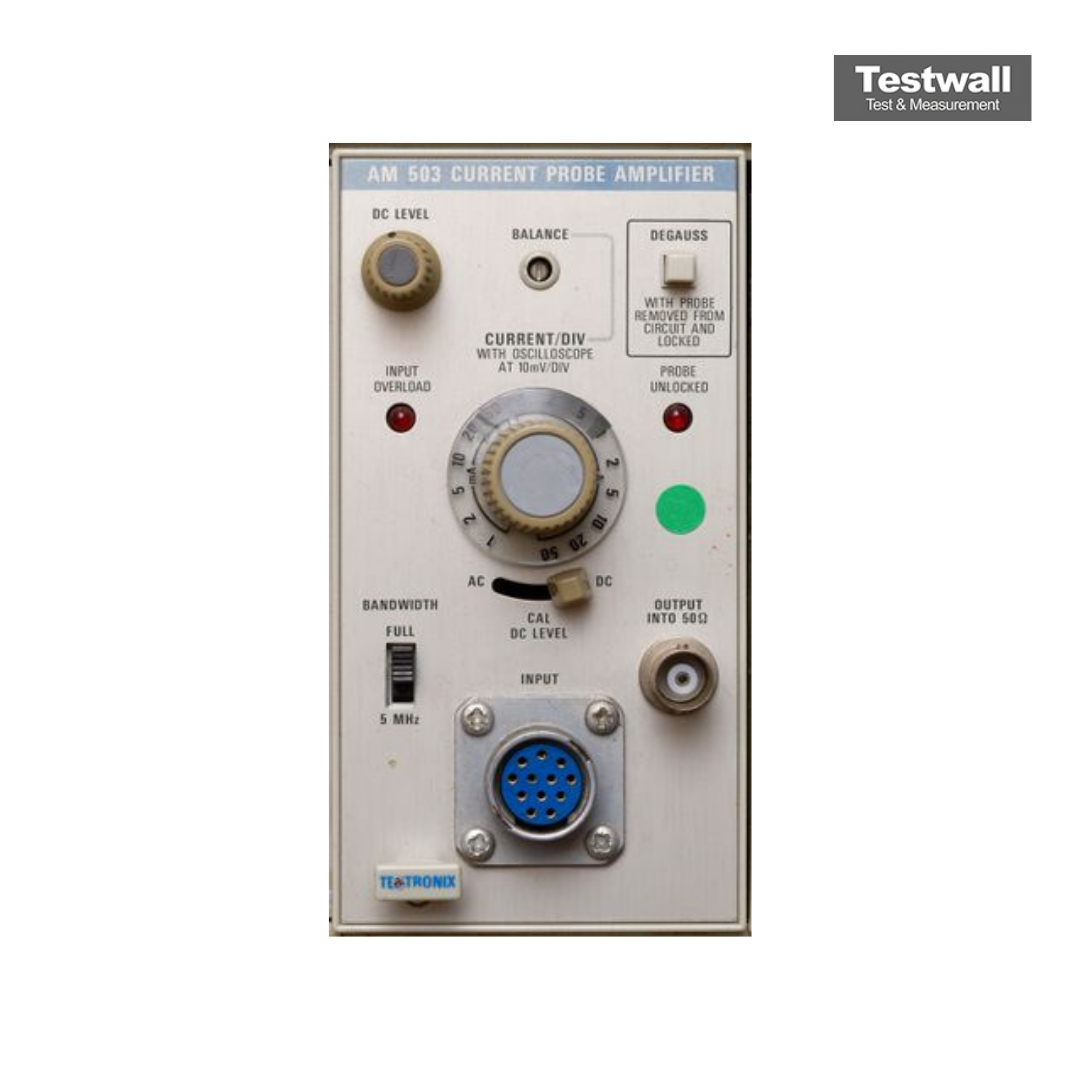

Tektronix AM503S

Current Probe System (inc A6302 Probe)
100 mA à 100 A AC/DC Plage de mesure du courant
CC à 50 MHz Bande passante
Compatible avec les sondes de courant A6302, A6303, A6312, A6315, A6316, A6317 Probe Compatibility
Alimenté via TM500 ou TM5000 Mainframe du module d'alimentation Alimentation
1 mV/mA à 10 mV/a Sensibilité de sortie
Attribut Valeur
Plage de mesure du courant 100 mA à 100 A AC/DC
Bande passante CC à 50 MHz
Probe Compatibility Compatible avec les sondes de courant A6302, A6303, A6312, A6315, A6316, A6317
Alimentation Alimenté via TM500 ou TM5000 Mainframe du module d'alimentation
Sensibilité de sortie 1 mV/mA à 10 mV/a
Précision DC ±1% de la pleine échelle
Contenu de l'emballage AM503B Amplificateur de sonde de courant, sonde de courant A6302 et câble de sonde 1101
Température de fonctionnement 0°C à +50°C
Facteur de forme Module plug-in simple large TM500/TM5000
Taille maximale du conducteur Conducteur jusqu'à 5 mm de diamètre (dépendant de la sonde)
Tektronix AM503S Current Probe System (inc A6302 Probe) Options:
  • AM503S - 01 - Adds A6303 Probe
  • AM503S - 03 - Substitutes A6303 Probe For A6302 Probe
  • AM503S - 05 - Substitutes A6312 Probe For A6302 Probe
  • AM503S - 09 - Deletes A6302 Probe
Formulaire d'étalonnage Tektronix AM503S

Formulaire de réparation Tektronix AM503S
Maximum file size: 40MB

Le système de sonde de courant Tektronix AM503S, comprenant la sonde A6302, offre des capacités avancées de mesure de courant, combinant un transformateur à noyau fendu pour l’AC et un dispositif à effet Hall pour le DC. Il assure des performances à large bande de DC à 50 MHz, garantissant précision et fiabilité. L’amplificateur programmable de sonde de courant AM5030 permet des mesures automatisées via GPIB, optimisant les flux de travail de test.

Ce système est idéal pour les ingénieurs nécessitant des mesures AC/DC précises dans les environnements de recherche, développement et dépannage. Son intégration réduit la complexité de configuration et accélère les mesures.

Testwall peut fournir le Tektronix AM503S Current Probe System (inc A6302 Probe) d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix AM503S Current Probe System (inc A6302 Probe).
