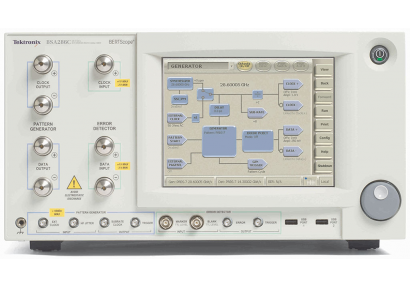

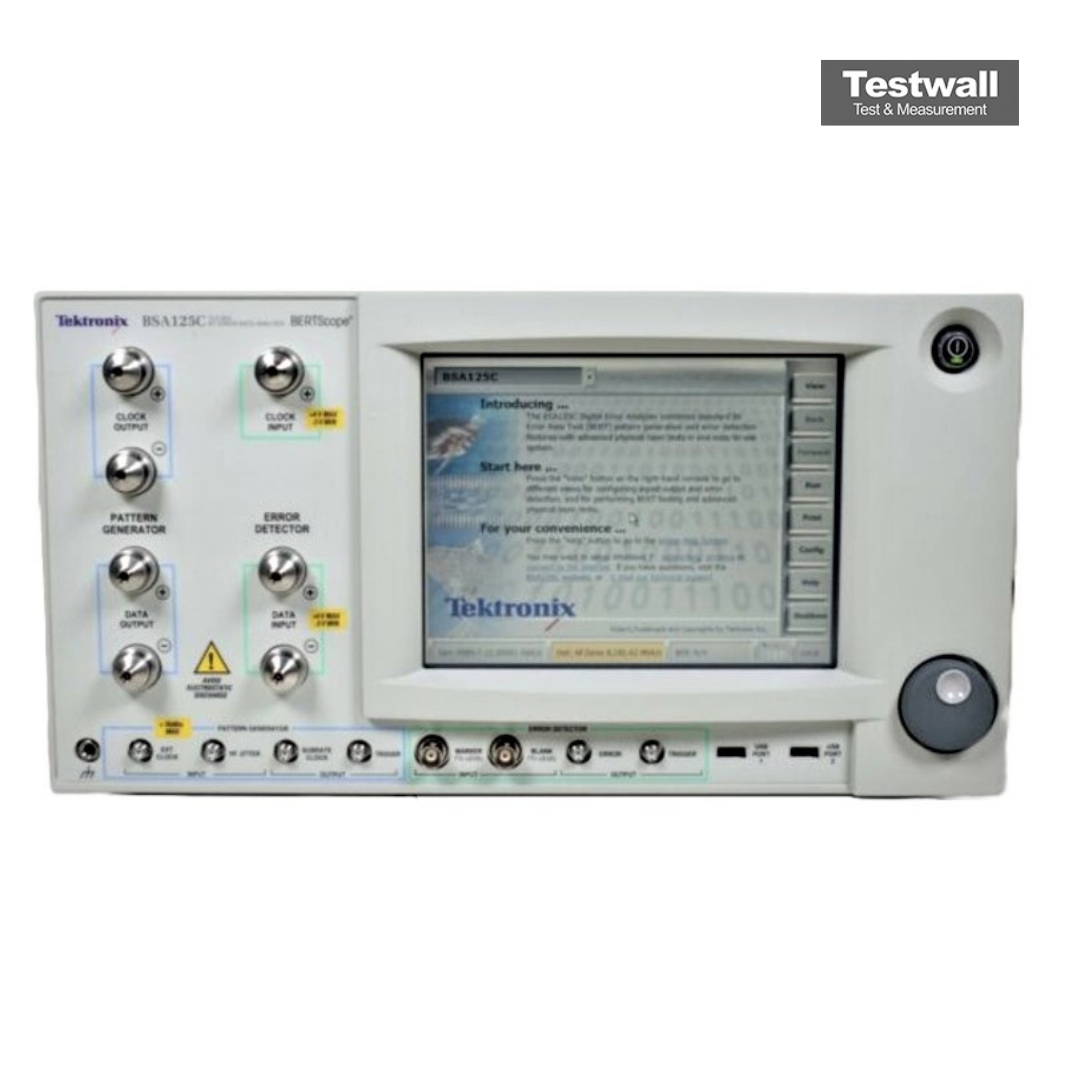

Tektronix BSA125C
| Attribut | Valeur |
|---|---|
| Taux de données maximum | 12,5 Gbps |
| Nombre de canaux | 4 canaux |
| Sensibilité minimale | -18 dBm |
| Longueur d'onde optique | 850 nm / 1310 nm / 1550 nm |
| Interface de connexion | SFP+ / XFP |
| Plage de température de fonctionnement | 0 °C à +50 °C |
| Alimentation électrique | 100-240 V CA, 50/60 Hz |
| Interface utilisateur | Écran tactile couleur avec logiciel intégré |
| Connectivité | USB, LAN (Ethernet 10/100/1000) |
| Dimensions (L x H x P) | 426 mm x 222 mm x 533 mm |
Tektronix BSA125C Options:
- BSA125C - Opt. F2 - F/2 Jitter Generation at 8G/10.3125G (requires STR)
- BSA125C - Opt. STR - Stressed Signal Generation (includes option ECC, MAP, PL, XSSC, JTOL)
- BSA125C - Opt. XSSC - Extended Spread Spectrum Clocking (SSC) (included in STR)
- BSA125C - Opt. PCISTR - Add PCIe Gen2 Extended Stress Generation
- BSA125C - Opt. J-MAP - Add Jitter Decomposition SW
- BSA125C - Opt. ECC - Add Error Correction Coding Emulation SW (included in STR)
- BSA125C - Opt. JTOL - Add Jitter Tolerance Templates SW (included in STR)
- BSA125C - Opt. LDA - Add Live Data Analysis SW
- BSA125C - Opt. MAP - Add Error Mapping Analysis SW (included in STR)
- BSA125C - Opt. PL - Add Physical Layer Test Suite SW (included in STR)
- BSA125C - Opt. PVU - Add PatternVu Equalization Processing SW
- BSA125C - Opt. SF - Add Symbol Filtering option SW (used with STR)
- BSA125C - Opt. SLD - Add Stressed Live Data option SW
- BSA125C - Opt. CA1 - Provides a single calibration event or coverage
- BSA125C - Opt. C3 - Calibration Service 3 Years
- BSA125C - Opt. R3 - Repair Service 3 Years (including warranty)
- BSA125C - Opt. R3DW - Repair Service Coverage 3 Years (includes product warranty period). 3-year period starts at time of customer instrument purchase
| Model | BSA125C |
|---|
Le testeur Tektronix BSA125C BERTScope™ est conçu pour l'analyse de données série à haute vitesse, offrant des mesures de taux d'erreur binaire (BER) jusqu'à 12,5 Gb/s. Il intègre une génération de stress calibrée, du jitter sinusoïdal jusqu'à 100 MHz, et une décomposition avancée du jitter utilisant des motifs PRBS-31. Il prend en charge PCIe, Ethernet, USB 3.0 et d'autres normes avec des capacités de test complètes.
Idéal pour les tests de conformité, le BSA125C inclut l'analyse de diagrammes d'œil, la corrélation BER, et l'analyse brevetée de l'emplacement des erreurs pour évaluer les erreurs déterministes et aléatoires.
Testwall peut fournir le Tektronix BSA125C d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Tektronix BSA125C.
