Tektronix

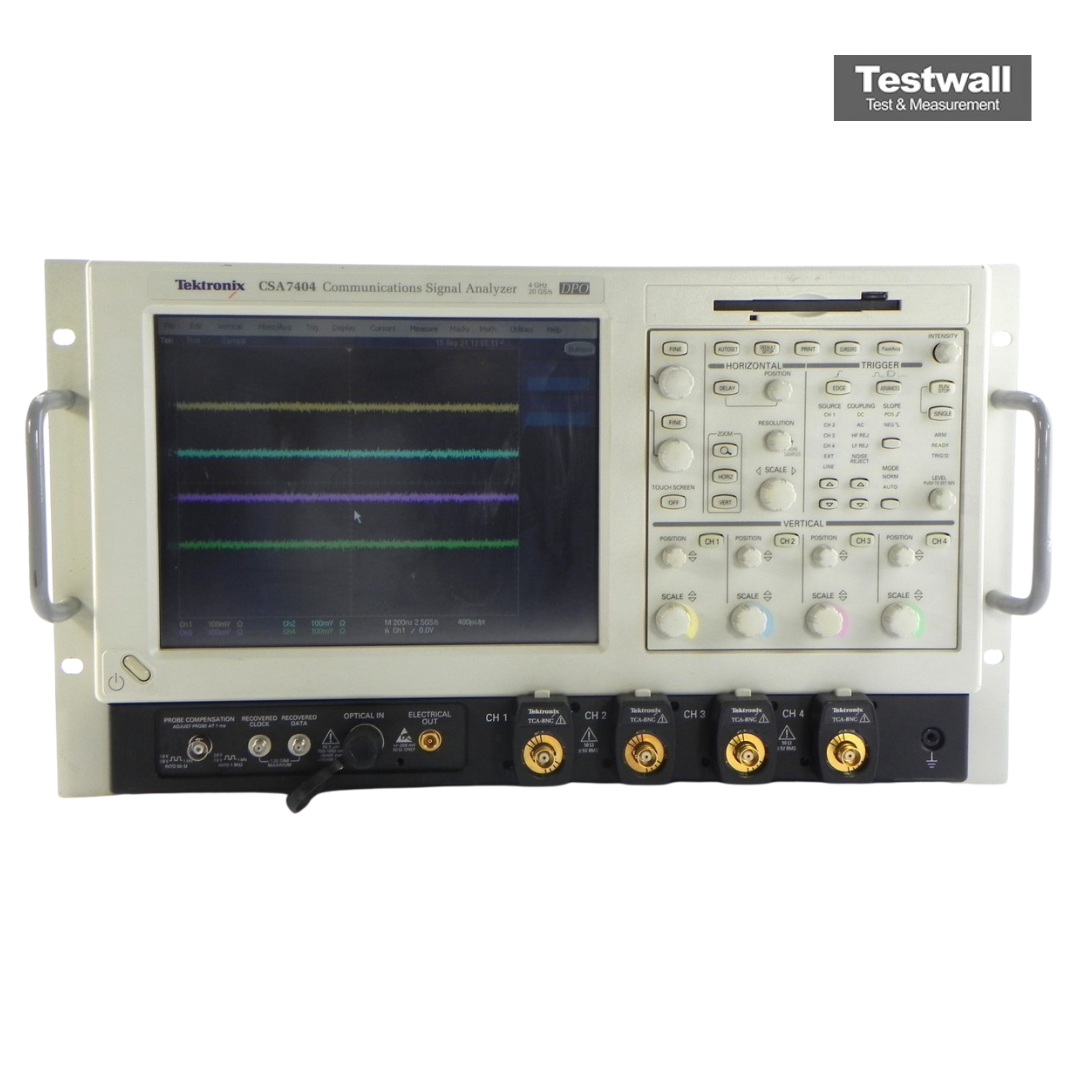

Tektronix CSA7404
4 Channel 4GHz Communications Signal Analyser
4 GHz Bande passante
20 GS/s Taux d'échantillonnage en temps réel
4 voies Nombre de voies
8 bits Résolution verticale
jusqu'à 32 Mo par voie Profondeur de mémoire d'acquisition
| Attribut | Valeur |
|---|---|
| Bande passante | 4 GHz |
| Taux d'échantillonnage en temps réel | 20 GS/s |
| Nombre de voies | 4 voies |
| Résolution verticale | 8 bits |
| Profondeur de mémoire d'acquisition | jusqu'à 32 Mo par voie |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 40 ps/div à 1000 s/div |
| Précision de la base de temps | ±1 ppm |
| Taille de l'écran | 10,4 pouces (écran couleur TFT) |
| Interface de connectivité | GPIB, RS-232, port imprimante parallèle, Ethernet |
Tektronix CSA7404 Options:
- CSA7404 - Opt. 2M - Acquisition Record Length 8 Msamples
- CSA7404 - Opt. 3M - Acquisition Record Length 16 Msamples
- CSA7404 - Opt. 4M - Acquisition Record Length 32 Msamples
- CSA7404 - Opt. JT3 - Advanced Jitter Analysis
- CSA7404 - Opt. J1 - Jitter Analysis
- CSA7404 - Opt. J2 - Hard Disk Drive Measurement/Analysis
- CSA7404 - Opt. CP2 - ANSI/ITU Telecom Pulse Compliance
- CSA7404 - Opt. USB - USB2.0 Compliance, Used with USB Test Fixture
- CSA7404 - Opt. ET2 - Ethernet Compliance
- CSA7404 - Opt. PW2 - Power Measurement/Analysis
- CSA7404 - Opt. DVD - Optical Storage Analysis
- CSA7404 - Opt. UBF - USB2.0 Test Fixture, Used with Software
- CSA7404 - Opt. 51 - Add (1) P7240 4 GHz Active Probe
- CSA7404 - Opt. 52 - Add (1) P7330 3.5 GHz Differential Probe
- CSA7404 - Opt. 1K - K4000 Scope Cart (Mounting)
- CSA7404 - Opt. 1R - Rackmount Kit
- CSA7404 - Opt. C3 - Calibration Service 3 Years
- CSA7404 - Opt. C5 - Calibration Service 5 Years
- CSA7404 - Opt. D1 - Calibration Data Report
- CSA7404 - Opt. D3 - Calibration Data Report 3 Years (with Option C3)
- CSA7404 - Opt. D5 - Calibration Data Report 5 Years (with Option C5)
- CSA7404 - Opt. R3 - Repair Service 3 Years
- CSA7404 - Opt. R5 - Repair Service 5 Years
- CSA7404 - Opt. A0 - US Plug, 115 V, 60 Hz
- CSA7404 - Opt. A1 - Euro Plug, 220 V, 50 Hz
- CSA7404 - Opt. A2 - UK Plug, 240 V, 50 Hz
- CSA7404 - Opt. A3 - Australian Plug, 240 V, 50 Hz
- CSA7404 - Opt. A5 - Swiss Plug, 220 V, 50 Hz
- CSA7404 - Opt. A99 - No Power Cord
- CSA7404 - Opt. AC - China Plug, 50 Hz
| Model | CSA7404 |
|---|
L’analyseur de signal de communication Tektronix CSA7404 offre 4 canaux analogiques avec une bande passante de 4 GHz, un temps de montée typique de 100 ps et une résolution verticale de 8 bits, extensible à plus de 11 bits avec l’averaging.
Il prend en charge des sensibilités d’entrée de 2 mV/div à 1 V/div, une impédance d’entrée de 50 Ohm et une bande passante optique de 2,4 GHz.
Testwall peut fournir le Tektronix CSA7404 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour l’étalonnage ou la réparation du Tektronix CSA7404.
