Tektronix

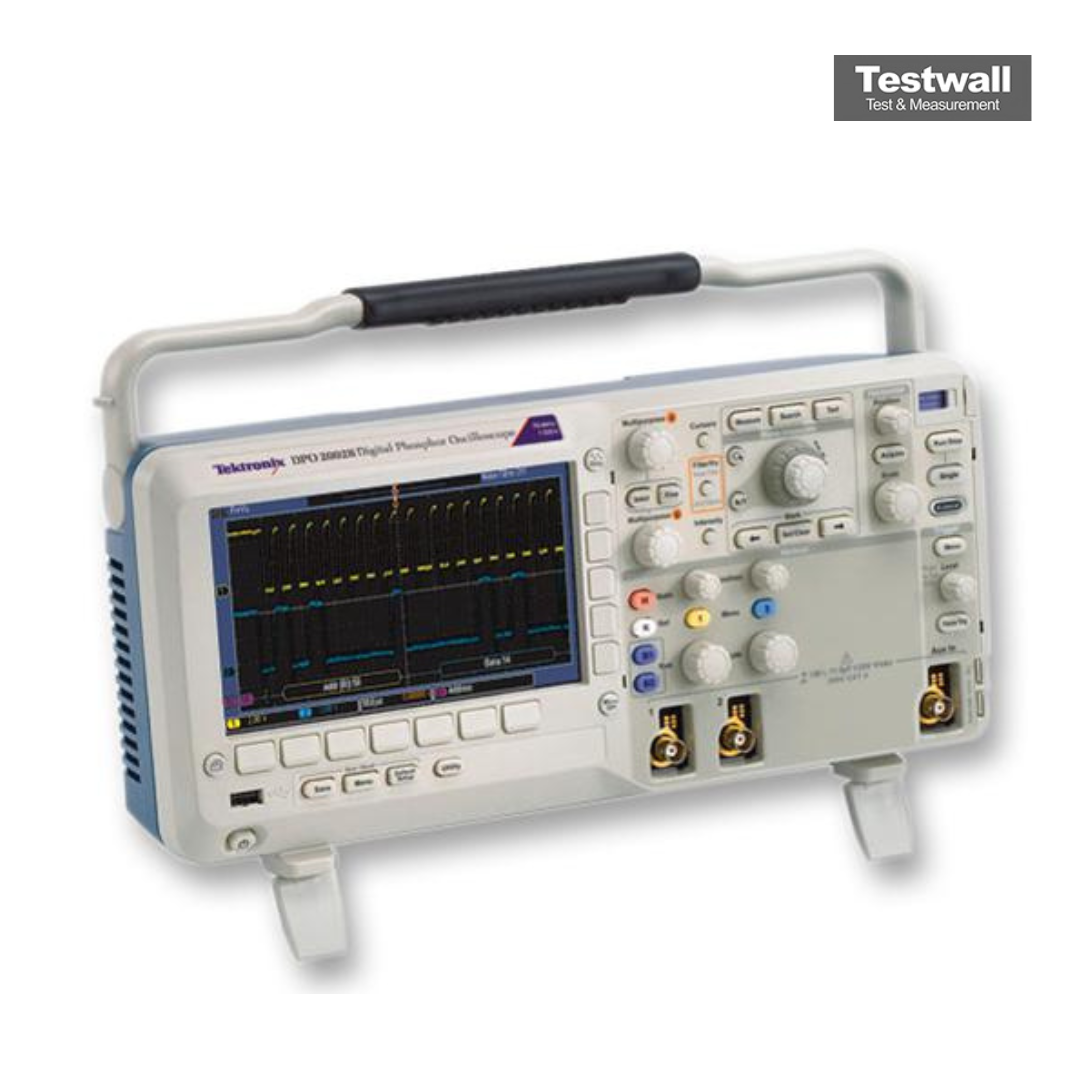

Tektronix DPO2022B
200 MHz, 2 Analog Channel Oscilloscope
200 MHz Bande passante
2 voies analogiques Nombre de voies
1 GS/s Taux d'échantillonnage
1 M points par voie Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 200 MHz |
| Nombre de voies | 2 voies analogiques |
| Taux d'échantillonnage | 1 GS/s |
| Longueur d'enregistrement | 1 M points par voie |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | 5 000 formes d'onde par seconde |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 4 ns/div à 50 s/div |
| Interface de communication | USB 2.0, port hôte USB, interface GPIB en option |
| Affichage | Écran couleur WVGA 7 pouces (800 x 480 pixels) |
Tektronix DPO2022B Options:
- DPO2022B - DPO2BND - Application bundle module option that contains the DPO2AUTO, DPO2COMP, DPO2EMBD application modules
- DPO2022B - DPO2AUTO - Automotive Serial Triggering and Analysis Module; enables triggering on packet-level information on CAN bus and LIN bus
- DPO2022B - DPO2COMP - Computer Serial Triggering and Analysis Module; enables triggering on packet-level information on RS-232/422/485/UART buses
- DPO2022B - DPO2EMBD - Embedded Serial Triggering and Analysis Module; enables triggering on packet-level information on I2C and SPI buses
- DPO2022B - DPO2CONN - Adds Ethernet (10/100Base-T) and video out port
- DPO2022B - Opt. A0 - North America power plug (115 V, 60 Hz)
- DPO2022B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO2022B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO2022B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- DPO2022B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- DPO2022B - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO2022B - Opt. A10 - China power plug (50 Hz)
- DPO2022B - Opt. A11 - India power plug (50 Hz)
- DPO2022B - Opt. A12 - Brazil power plug (60 Hz)
- DPO2022B - Opt. A99 - No power cord
- DPO2022B - Opt. L0 - English manual
- DPO2022B - Opt. L1 - French manual
- DPO2022B - Opt. L2 - Italian manual
- DPO2022B - Opt. L3 - German manual
- DPO2022B - Opt. L4 - Spanish manual
- DPO2022B - Opt. L5 - Japanese manual
- DPO2022B - Opt. L6 - Portuguese manual
- DPO2022B - Opt. L7 - Simplified Chinese manual
- DPO2022B - Opt. L8 - Traditional Chinese manual
- DPO2022B - Opt. L9 - Korean manual
- DPO2022B - Opt. L10 - Russian manual
- DPO2022B - Opt. L99 - No manual
- DPO2022B - Opt. D1 - Calibration Data Report
| Model | DPO2022B |
|---|
L'oscilloscope Tektronix DPO2022B offre 2 canaux analogiques, une bande passante de 200 MHz, un échantillonnage de 1 GS/s et une mémoire de 1 Mpoint. Comprend Wave Inspector® pour la navigation, FilterVu™ pour filtrer le bruit et 29 mesures automatisées.
Conçu pour le débogage de signaux mixtes, il prend en charge le décodage série et dispose d’un écran TFT couleur de 7" dans un format compact.
Testwall peut fournir le Tektronix DPO2022B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous directement pour la calibration ou la réparation du Tektronix DPO2022B.
