Tektronix

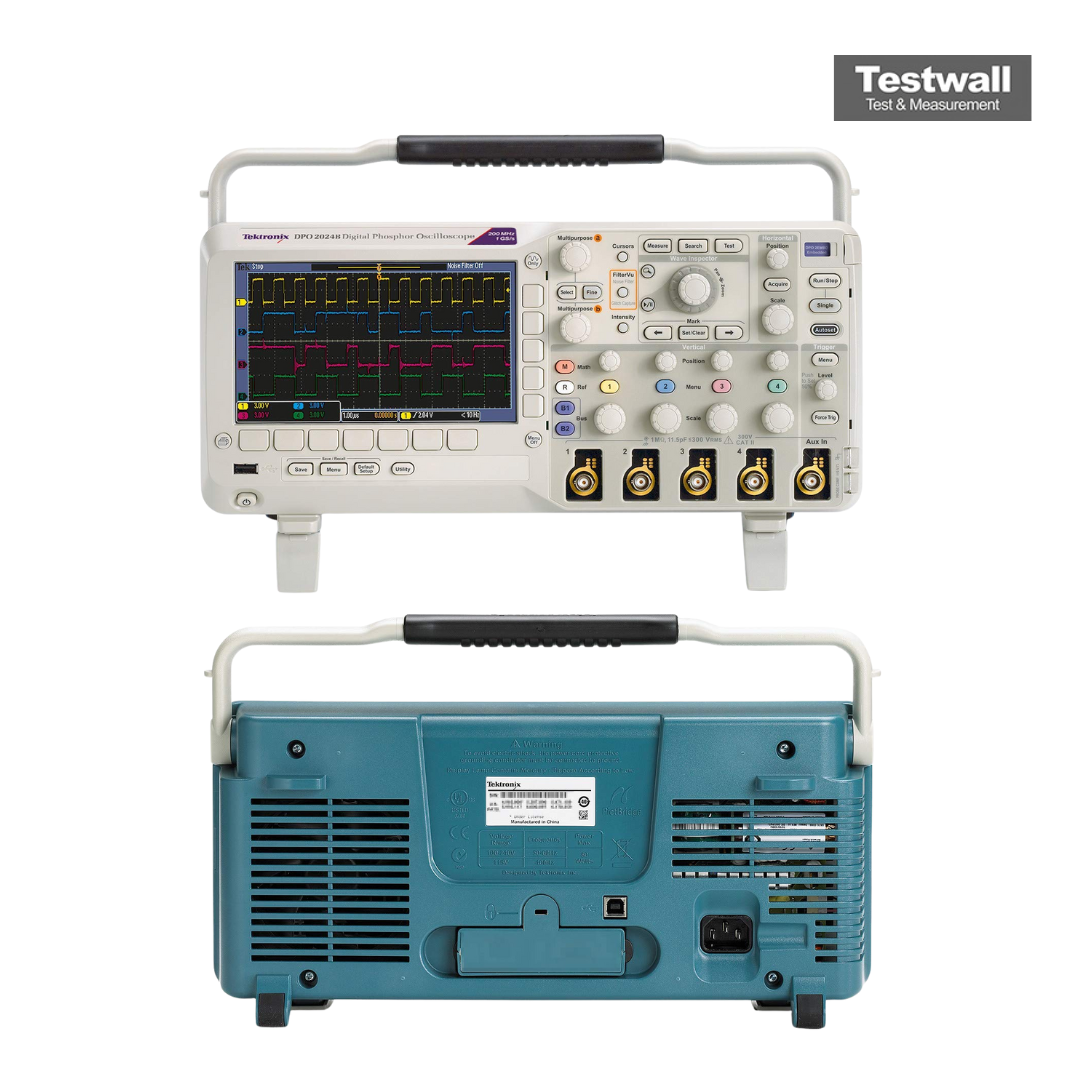

Tektronix DPO2024B
200 MHz, 4 Analog Channel Oscilloscope
4 voies analogiques Nombre de voies
200 MHz Bande passante
1 GS/s sur toutes les voies Taux d'échantillonnage
1 M points par voie Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques |
| Bande passante | 200 MHz |
| Taux d'échantillonnage | 1 GS/s sur toutes les voies |
| Longueur d'enregistrement | 1 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps (plage horizontale) | 4 ns/div à 50 s/div |
| Taille de l'écran | Écran couleur WVGA 7 pouces (800 x 480 pixels) |
| Interfaces de connectivité | USB 2.0 (hôte et périphérique), port Ethernet (en option), slot CompactFlash |
| Fréquence de mise à jour de la forme d'onde | 5 000 formes d'onde par seconde |
Tektronix DPO2024B Options:
- DPO2024B - DPO2BND - Application bundle module option that contains the DPO2AUTO, DPO2COMP, DPO2EMBD application modules
- DPO2024B - DPO2AUTO - Automotive Serial Triggering and Analysis Module. Enables triggering on packet-level information on CAN bus and LIN bus as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2024B - DPO2COMP - Computer Serial Triggering and Analysis Module. Enables triggering on packet-level information on RS-232/422/485/UART buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2024B - DPO2EMBD - Embedded Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2024B - DPO2CONN - Adds Ethernet (10/100Base-T) and video out port
- DPO2024B - Opt. A0 - North America power plug (115 V, 60 Hz)
- DPO2024B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO2024B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO2024B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- DPO2024B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- DPO2024B - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO2024B - Opt. A10 - China power plug (50 Hz)
- DPO2024B - Opt. A11 - India power plug (50 Hz)
- DPO2024B - Opt. A12 - Brazil power plug (60 Hz)
- DPO2024B - Opt. A99 - No power cord
- DPO2024B - Opt. L0 - English manual
- DPO2024B - Opt. L1 - French manual
- DPO2024B - Opt. L2 - Italian manual
- DPO2024B - Opt. L3 - German manual
- DPO2024B - Opt. L4 - Spanish manual
- DPO2024B - Opt. L5 - Japanese manual
- DPO2024B - Opt. L6 - Portuguese manual
- DPO2024B - Opt. L7 - Simplified Chinese manual
- DPO2024B - Opt. L8 - Traditional Chinese manual
- DPO2024B - Opt. L9 - Korean manual
- DPO2024B - Opt. L10 - Russian manual
- DPO2024B - Opt. L99 - No manual
- DPO2024B - Opt. D1 - Calibration Data Report
| Model | DPO2024B |
|---|
Le Tektronix DPO2024B est un oscilloscope mixte haute résolution offrant une bande passante de 200 MHz et un taux d'échantillonnage de 1 GS/s, idéal pour capturer des signaux analogiques et numériques.
Parfait pour le débogage de systèmes complexes grâce à FilterVu™, FFT et Wave Inspector® sur une plateforme compacte.
Testwall peut fournir le Tektronix DPO2024B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et d'une qualité de service inégalées. Contactez-nous pour toute demande de calibration ou réparation du Tektronix DPO2024B.
