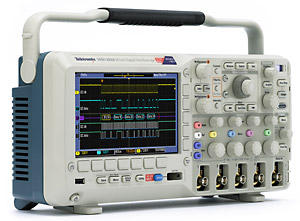

Tektronix DPO3012
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies | 2 voies analogiques |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 5 millions de points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 4 ns/div à 1000 s/div |
| Écran | Écran couleur LCD 7 pouces WVGA (800 x 480) |
| Interface de communication | USB, port hôte USB, Ethernet (en option) |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
Tektronix DPO3012 Options:
Options available for the Tektronix DPO/MSO3000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO3012 - DPO3AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO3012 - DPO3AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- DPO3012 - DPO3AUTO - Automotive serial triggering and analysis (CAN, LIN)
- DPO3012 - DPO3COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO3012 - DPO3EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO3012 - DPO3FLEX - FlexRay serial triggering and analysis
- DPO3012 - DPO3PWR - Power measurement and analysis
- DPO3012 - DPO3VID - Extended video triggering
L’oscilloscope phosphore numérique Tektronix DPO3012 offre une bande passante de 100 MHz, un échantillonnage à 2,5 GS/s et une mémoire tampon de 5 M points par voie, garantissant une capture précise des transitoires rapides. Il réalise des acquisitions à plus de 50 000 formes d’onde/s, affiche une intensité graduée et propose des options de déclenchement complètes. Les commandes Wave Inspector® et l’analyse FFT facilitent le débogage et l’analyse de signaux.
Parfait pour la conception mixte‑signal, l’analyse de bus série et le débogage de systèmes embarqués, le DPO3012 dispose de 2 voies analogiques, de connexions USB/Ethernet, et prend en charge les sondes via l’interface TekVPI®.

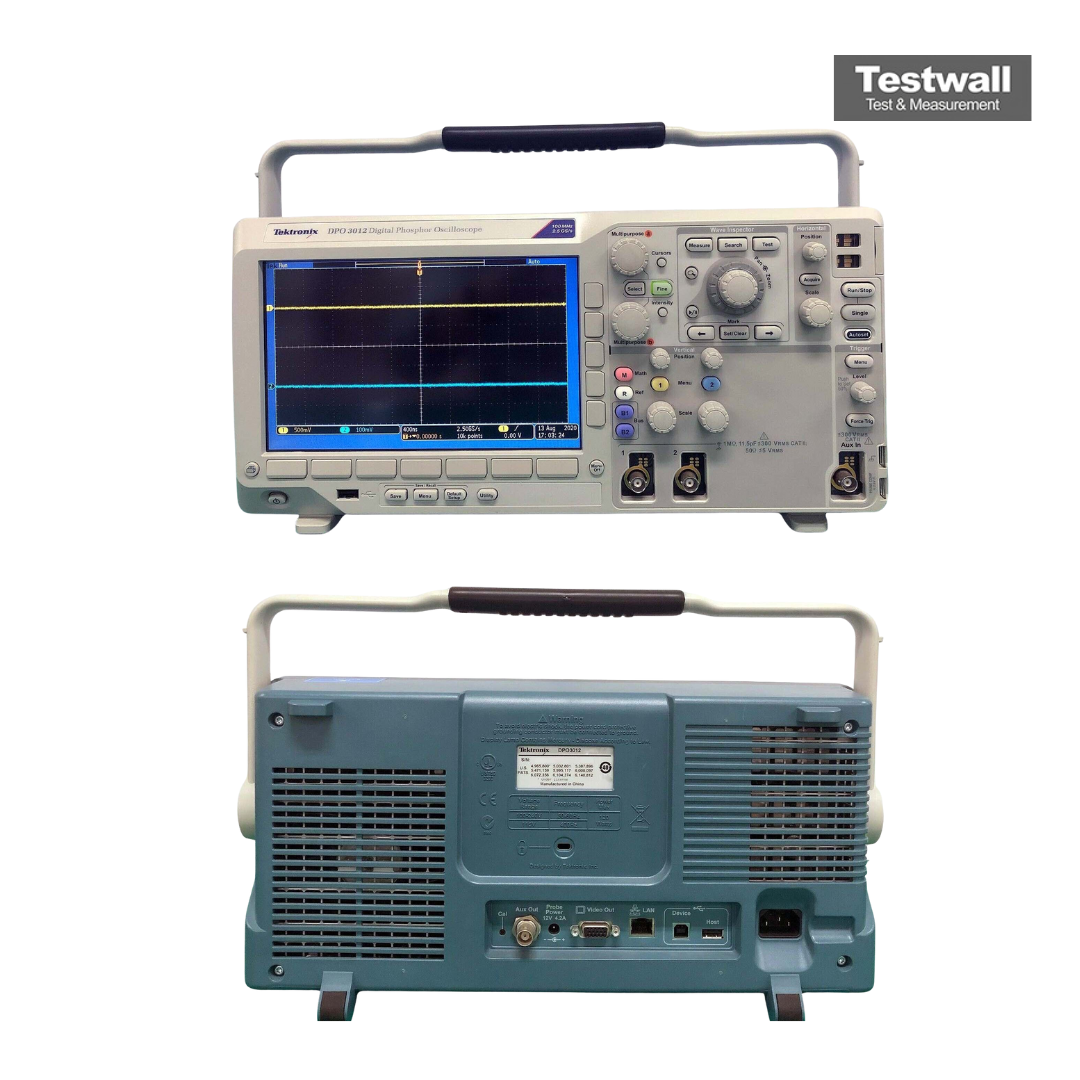

Testwall peut fournir le Tektronix DPO3012 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et service inégalés. Veuillez nous contacter directement si vous avez besoin d’une calibration ou d’une réparation du Tektronix DPO3012.
