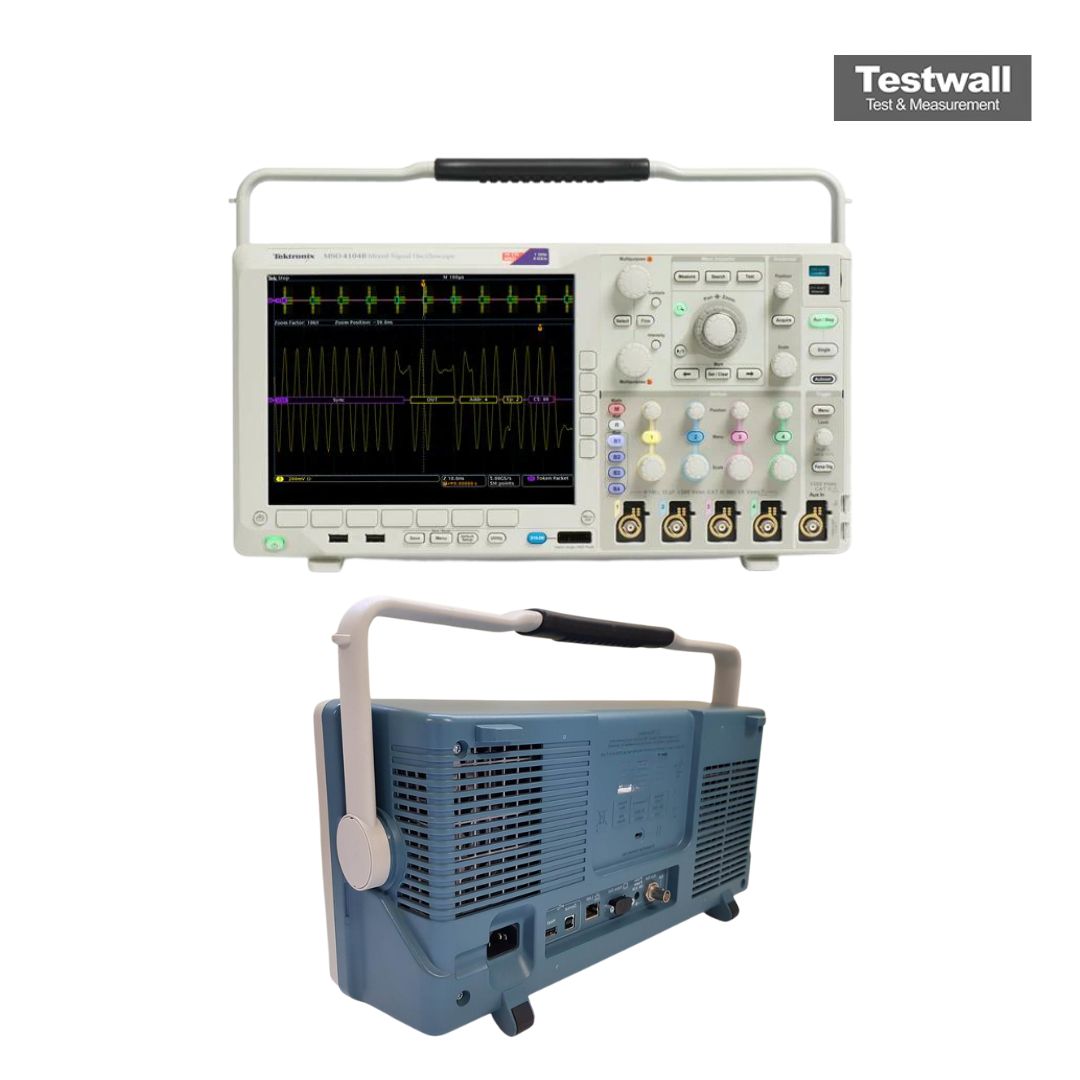

Tektronix DPO4034
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies |
| Bande passante | 350 MHz |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Affichage | Écran couleur TFT LCD 10,4 pouces |
| Connectivité | USB, Ethernet, port d'extension pour modules optionnels |
| Fonctions d'analyse | FFT, mesures automatiques, analyse mathématique avancée |
Tektronix DPO4034 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO4034 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO4034 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- DPO4034 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- DPO4034 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO4034 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO4034 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO4034 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO4034 - DPO4USB - USB 2.0 serial triggering and analysis
- DPO4034 - DPO4LMT - Limit and mask testing
- DPO4034 - DPO4PWR - Power measurement and analysis
- DPO4034 - DPO4VID - Extended video triggering
- DPO4034 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
L’oscilloscope numérique à phosphore Tektronix DPO4034 offre une bande passante de 350 MHz, un taux d’échantillonnage de 2,5 GS/s sur 4 canaux analogiques, et une profondeur mémoire de 10 Mpts par canal. Avec plus de 50 000 wf/s et un temps de montée de 1 ns, il garantit une analyse de signal haute résolution. Les interfaces TekVPI®, commandes Wave Inspector® et écran XGA 26 cm améliorent l’ergonomie.
Parfait pour le débogage avancé, le DPO4034 prend en charge les connexions USB, Ethernet et vidéo‑out, ainsi que le déclenchement automatique et l’analyse série pour protocoles tels que I²C, SPI, USB, CAN, LIN, etc.
Testwall peut fournir le Tektronix DPO4034 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service incomparables. Contactez‑nous si vous avez besoin de calibration ou de réparation du Tektronix DPO4034.
