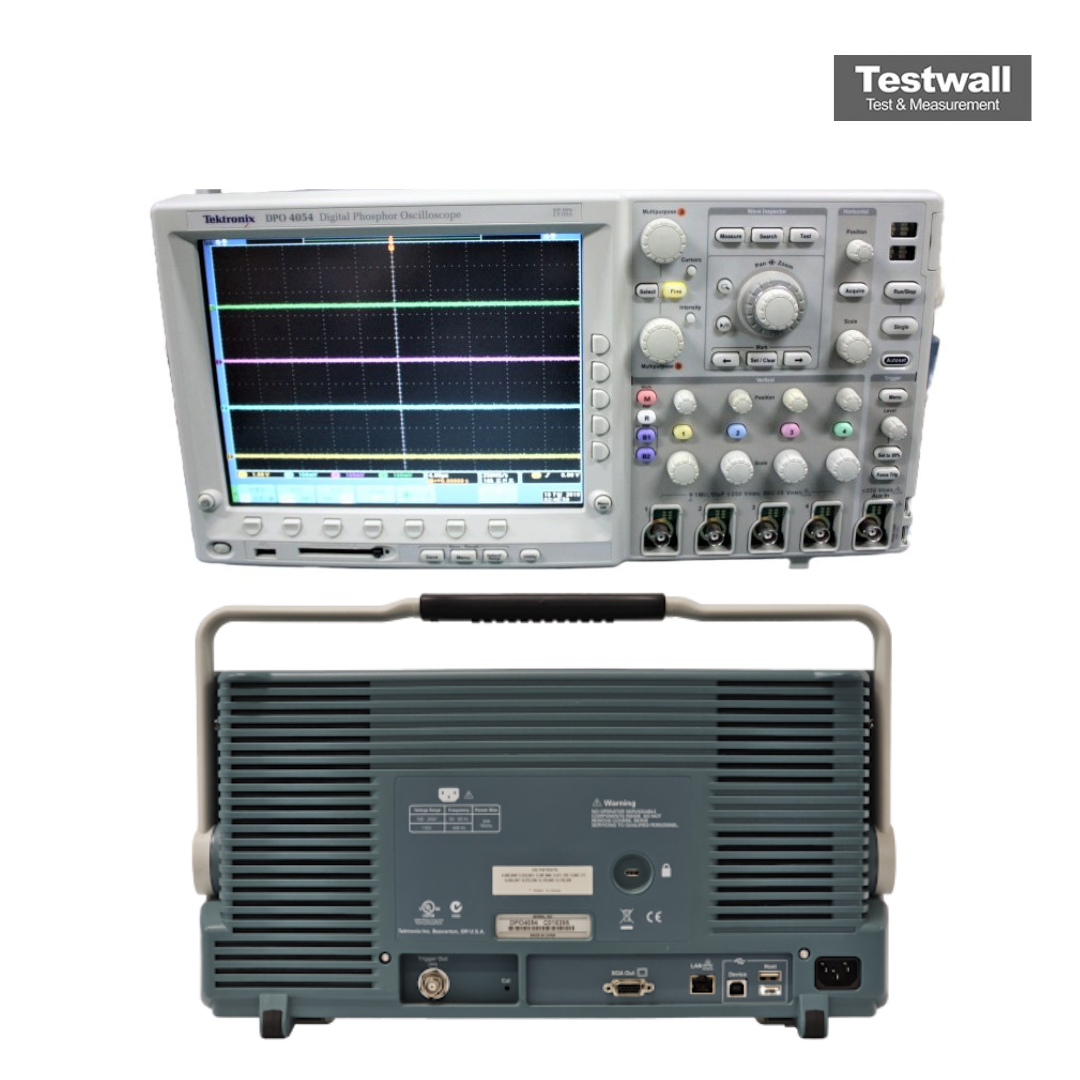

Tektronix DPO4054
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Écran | Écran couleur TFT de 10,4 pouces (264 mm) |
| Interfaces de connectivité | USB, Ethernet, port hôte USB |
| Fonctions d'analyse | FFT, mesures automatiques, analyse de bus série (optionnelle) |
Tektronix DPO4054 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO4054 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO4054 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- DPO4054 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- DPO4054 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO4054 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO4054 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO4054 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO4054 - DPO4USB - USB 2.0 serial triggering and analysis
- DPO4054 - DPO4LMT - Limit and mask testing
- DPO4054 - DPO4PWR - Power measurement and analysis
- DPO4054 - DPO4VID - Extended video triggering
- DPO4054 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Le Tektronix DPO4054 est un oscilloscope mixte puissant avec une bande passante de 500 MHz et quatre canaux analogiques, chacun offrant un échantillonnage de 2,5 GS/s pour une capture précise du signal.
Il propose un décodage de protocoles série (SPI, I2C, CAN), une navigation avancée dans les formes d’onde et des outils d’analyse intégrés pour un débogage efficace.
Testwall peut fournir le Tektronix DPO4054 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix DPO4054.
