Tektronix DPO4054B
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 20 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Écran | Écran couleur TFT de 10,4 pouces (264 mm) |
| Interfaces de connectivité | USB, LAN (LXI), port hôte USB, slot CompactFlash |
Tektronix DPO4054B Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO4054B - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO4054B - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- DPO4054B - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- DPO4054B - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO4054B - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO4054B - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO4054B - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO4054B - DPO4USB - USB 2.0 serial triggering and analysis
- DPO4054B - DPO4LMT - Limit and mask testing
- DPO4054B - DPO4PWR - Power measurement and analysis
- DPO4054B - DPO4VID - Extended video triggering
- DPO4054B - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)

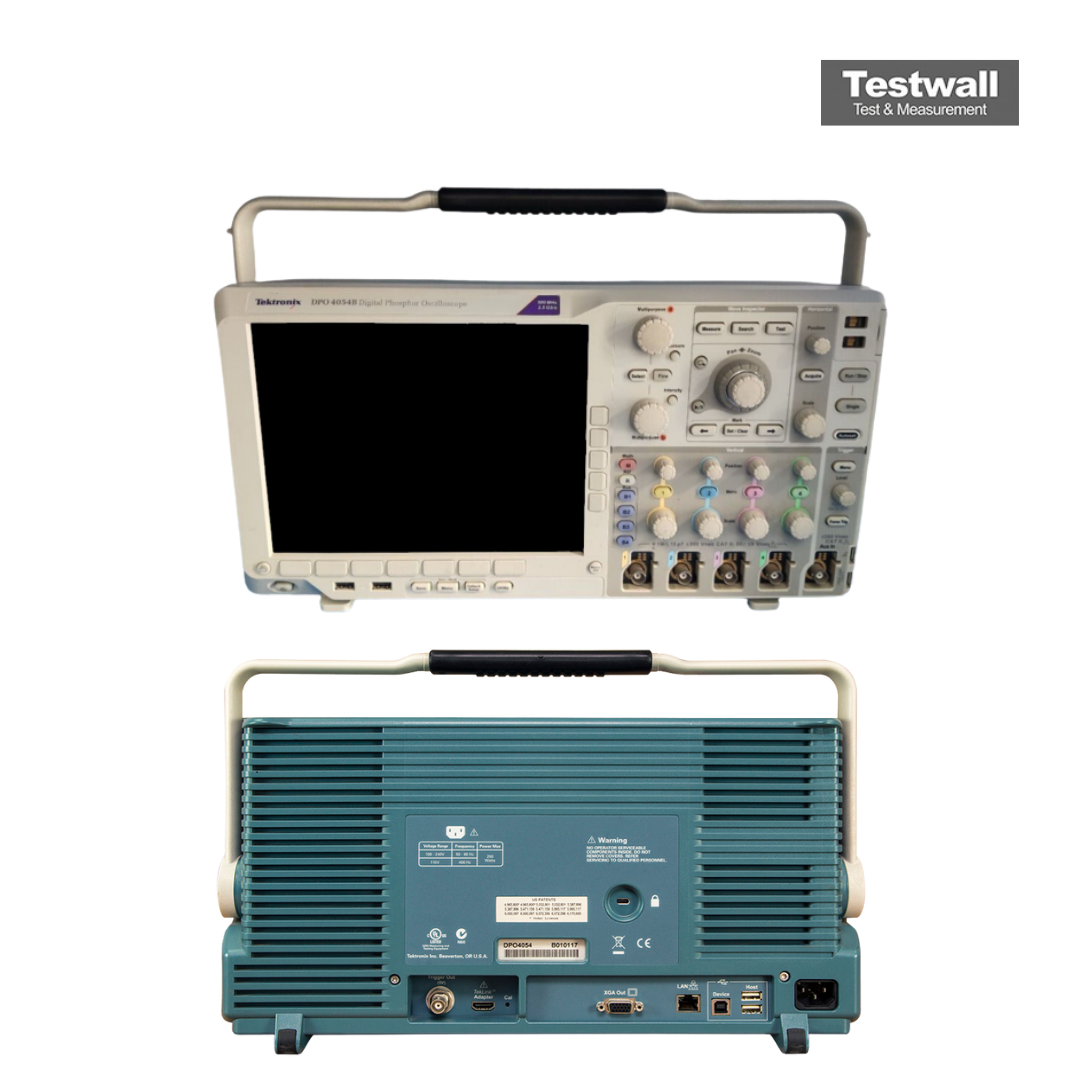

Le Tektronix DPO4054B est un oscilloscope phosphore numérique à 4 canaux avec une bande passante de 500 MHz et un taux d’échantillonnage de 2,5 GS/s, permettant une capture précise des transitions de signaux rapides. Il analyse jusqu’à 20 signaux analogiques et numériques, dispose d’une profondeur de mémoire de 20 Mpts sur tous les canaux, d’un taux de capture de forme d’onde supérieur à 50 000 wfm/s, d’un déclenchement avancé et d’un écran XGA 10,4″.
Équipé des commandes Wave Inspector, d’analyses de bus série/parallèle et de l’analyse de puissance, le DPO4054B simplifie le débogage et la visualisation des signaux. Les ports USB permettent le stockage et la connectivité.
Testwall peut fournir le Tektronix DPO4054B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix DPO4054B.
