Tektronix
Tektronix DPO4102B
Digital Phosphor Oscilloscope, 1 GHz 2 Ch., 5 GS/s
1 GHz Bande passante
2 voies analogiques Nombre de voies
5 GS/s Taux d'échantillonnage
10 M points par voie Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 2 voies analogiques |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 10 M points par voie |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | jusqu'à 50 000 formes d'onde par seconde |
| Affichage | Écran couleur WVGA 10,4 pouces |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Connectivité | USB, port hôte USB, Ethernet (en option), port GPIB (en option) |
Tektronix DPO4102B Options:
- DPO4102B - A0 - North America power plug (115 V, 60 Hz)
- DPO4102B - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO4102B - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO4102B - A3 - Australia power plug (240 V, 50 Hz)
- DPO4102B - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO4102B - A6 - Japan power plug (100 V, 50/60 Hz)
- DPO4102B - A10 - China power plug (50 Hz)
- DPO4102B - A11 - India power plug (50 Hz)
- DPO4102B - A12 - Brazil power plug (60 Hz)
- DPO4102B - A99 - No power cord
- DPO4102B - L0 - English manual
- DPO4102B - L1 - French manual
- DPO4102B - L2 - Italian manual
- DPO4102B - L3 - German manual
- DPO4102B - L4 - Spanish manual
- DPO4102B - L5 - Japanese manual
- DPO4102B - L6 - Portuguese manual
- DPO4102B - L7 - Simplified Chinese manual
- DPO4102B - L8 - Traditional Chinese manual
- DPO4102B - L9 - Korean manual
- DPO4102B - L10 - Russian manual
- DPO4102B - L99 - No manual
- DPO4102B - C3 - Calibration Service 3 Years
- DPO4102B - C5 - Calibration Service 5 Years
- DPO4102B - D1 - Calibration Data Report
- DPO4102B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO4102B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO4102B - R5 - Repair Service 5 Years (including warranty)
- DPO4102B - SILV600 - Standard warranty extended to 5 years
- DPO4102B - DPO4BND - Application bundle module enabling all functionality of DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules
- DPO4102B - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- DPO4102B - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- DPO4102B - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN and LIN)
- DPO4102B - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, and FlexRay)
- DPO4102B - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- DPO4102B - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C and SPI)
- DPO4102B - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T and 100BASE-TX)
- DPO4102B - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, and high-speed)
- DPO4102B - DPO4PWR - Power Analysis Application Module
- DPO4102B - DPO4LMT - Limit and Mask Testing Application Module
- DPO4102B - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
| Model | DPO4102B |
|---|

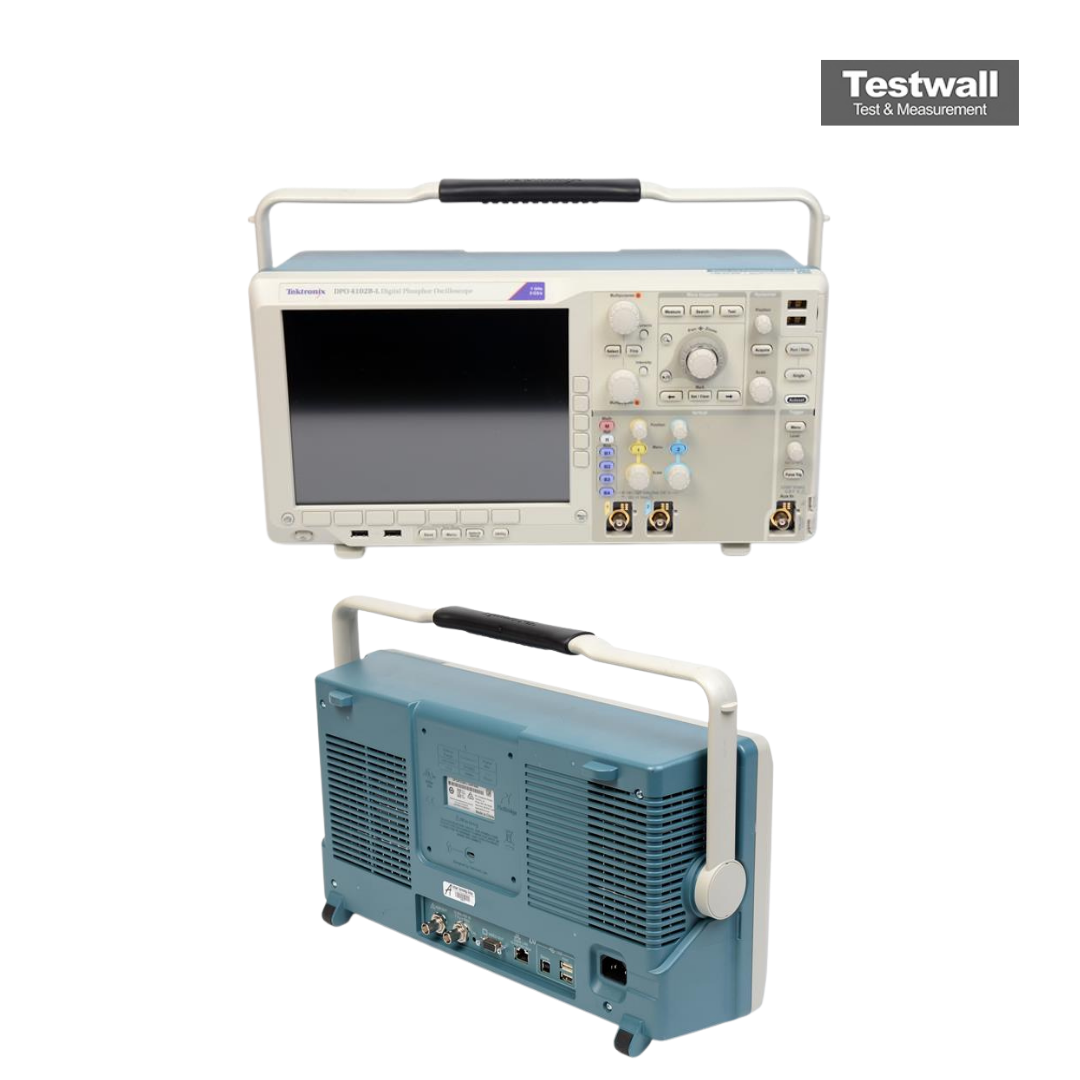

Le Tektronix DPO4102B est un oscilloscope numérique phosphore à 2 canaux avec une bande passante de 1 GHz, un taux d’échantillonnage de 5 GS/s et une mémoire de 20 M points par canal. Il intègre Wave Inspector®, 41 mesures automatiques, FFT et prise en charge des protocoles série.
Compact et puissant, le DPO4102B est idéal pour l’analyse mixte et les protocoles grâce aux sondes TekVPI® et à l’écran LCD XGA 10,4″.
Testwall peut fournir le Tektronix DPO4102B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et fiable. Contactez-nous pour la calibration ou la réparation du Tektronix DPO4102B.
