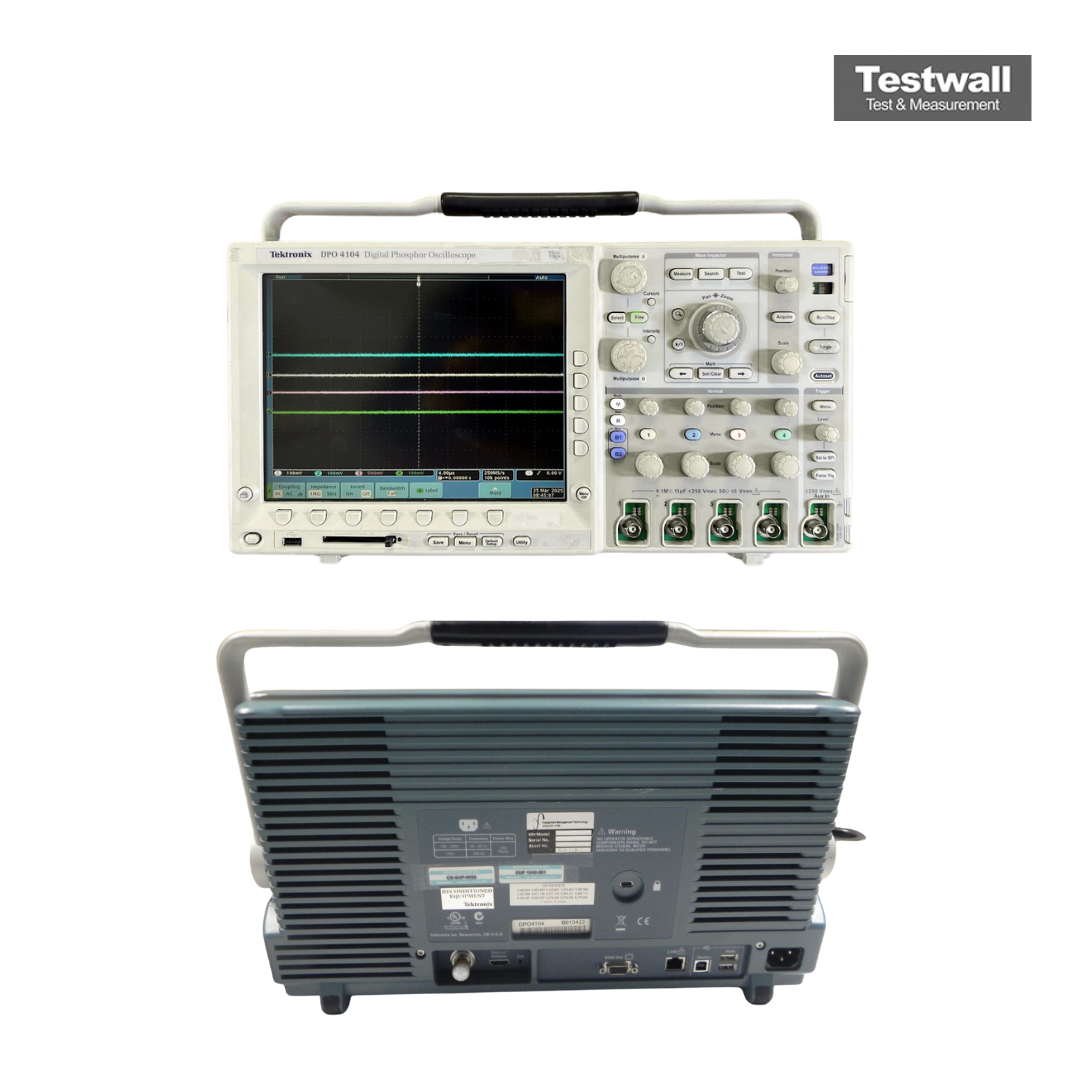

Tektronix DPO4104
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 5 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | 20 M points (avec option) |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Plage de temps de balayage | 400 ps/div à 1000 s/div |
| Affichage | Écran couleur TFT LCD 10,4 pouces (WVGA 800 x 480) |
| Connectivité | USB, Ethernet, Slot CompactFlash |
| Voies numériques (option) | 16 voies numériques (avec module logique optionnel) |
Tektronix DPO4104 Options:
- DPO4104 - DPO4AUTO - Automotive Serial Triggering and Analysis Module. Enables triggering on packet level information on CAN bus as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools and packet decode tables with timestamp information.
- DPO4104 - DPO4EMBD - Embedded Serial Triggering and Analysis Module. Enables triggering on packet level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools and packet decode tables with timestamp information. SPI is available on four-channel models only.
- DPO4104 - A0 - Power Plug: North America
- DPO4104 - A1 - Power Plug: Universal Euro
- DPO4104 - A2 - Power Plug: United Kingdom
- DPO4104 - A3 - Power Plug: Australia
- DPO4104 - A5 - Power Plug: Switzerland
- DPO4104 - A6 - Power Plug: Japan
- DPO4104 - A10 - Power Plug: China
- DPO4104 - A11 - Power Plug: India
- DPO4104 - A99 - No Power Cord or AC Adapter
- DPO4104 - L0 - English Manual
- DPO4104 - L1 - French Manual
- DPO4104 - L2 - Italian Manual
- DPO4104 - L3 - German Manual
- DPO4104 - L4 - Spanish Manual
- DPO4104 - L5 - Japanese Manual
- DPO4104 - L6 - Portuguese Manual
- DPO4104 - L7 - Simplified Chinese Manual
- DPO4104 - L8 - Standard Chinese Manual
- DPO4104 - L9 - Korean Manual
- DPO4104 - L10 - Russian Manual
- DPO4104 - L99 - No Manual
- DPO4104 - C3 - Calibration Service 3 Years
- DPO4104 - C5 - Calibration Service 5 Years
- DPO4104 - CA1 - Provides a single calibration event or coverage for the designated calibration interval, whichever comes first
- DPO4104 - D1 - Calibration Data Report
- DPO4104 - D3 - Calibration Data Report 3 Years (with Option C3)
- DPO4104 - D5 - Calibration Data Report 5 Years (with Option C5)
- DPO4104 - R5 - Repair Service 5 Years (including warranty)
| Model | DPO4104 |
|---|
L’oscilloscope à phosphore numérique Tektronix DPO4104 offre une bande passante de 1 GHz, 4 canaux d’entrée et un échantillonnage à 5 GS/s sur tous les canaux, garantissant une visualisation précise des signaux haute vitesse. Avec une mémoire de 10 M et une interpolation si(x)/x, les événements transitoires les plus rapides sont capturés avec clarté. Il offre un taux de capture de 50 000 f/m et un écran couleur XGA de 10,4 pouces, avec USB et CompactFlash.
Il prend en charge les déclenchements avancés, les outils Wave Inspector® et les interfaces de sonde TekVPI®, dans un format compact de 137 mm de profondeur.
Testwall peut fournir le Tektronix DPO4104 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de qualité. Contactez-nous pour l’étalonnage ou la réparation du Tektronix DPO4104.
