Tektronix

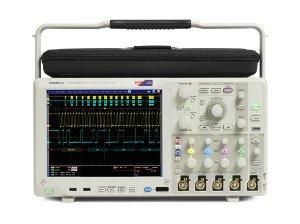

Tektronix DPO5034B
Digital Phosphor Oscilloscope, 350 MHz 4 Ch., 5 GS/s
4 voies analogiques Nombre de voies
350 MHz Largeur de bande passante
5 GS/s (sur toutes les voies) Taux d'échantillonnage
25 millions de points Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques |
| Largeur de bande passante | 350 MHz |
| Taux d'échantillonnage | 5 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | 25 millions de points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps (plage horizontale) | 200 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Écran | Écran tactile couleur LCD 10,4 pouces |
| Connectivité | USB, LAN (Ethernet), sortie vidéo externe |
Tektronix DPO5034B Options:
- DPO5034B - 2RL - Record length upgrade: 25 M/Ch
- DPO5034B - 5RL - Record length upgrade: 50 M/Ch
- DPO5034B - 10RL - Record length upgrade: 125 M/Ch
- DPO5034B - SSD - Solid state hard disk drive, ≥300 GB
- DPO5034B - DDRA - DDR Memory bus analysis (Requires Opt. DJA) (Available on 1 GHz and 2 GHz models only)
- DPO5034B - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- DPO5034B - ET3 - Ethernet compliance test (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- DPO5034B - HSIC - USB HSIC protocol decode and electrical validation (Available on 2 GHz models only)
- DPO5034B - LT - Waveform limit testing
- DPO5034B - MOST - MOST Essentials – Electrical compliance and debug test solution for MOST50 and MOST150 (Requires Opt. DJA)
- DPO5034B - MTM - Mask testing
- DPO5034B - PWR - Power measurement and analysis
- DPO5034B - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO5034B - SR-AUTO - Automotive serial triggering and analysis (CAN/LIN/FlexRay)
- DPO5034B - SR-COMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- DPO5034B - SR-DPHY - MIPI D-PHY serial analysis
- DPO5034B - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO5034B - SR-ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO5034B - SR-PCIE - PCI Express serial analysis (Available on ≥1 GHz models only)
- DPO5034B - SR-USB - USB 2.0 serial triggering and analysis (LS, FS, HS)
- DPO5034B - SR-810B - 8b/10b serial analysis
- DPO5034B - SVA - SignalVu AM/FM/PM/Direct audio measurements (Requires Opt. SVE)
- DPO5034B - SVE - SignalVu Essentials – Vector signal analysis software
- DPO5034B - SVM - SignalVu General purpose modulation analysis (Requires Opt. SVE)
- DPO5034B - SVP - SignalVu Pulse – Advanced signal analysis (Requires Opt. SVE)
- DPO5034B - SVT - SignalVu Settling time measurements – frequency and phase (Requires Opt. SVE)
- DPO5034B - USB - USB 2.0 Compliance testing (Requires TDSUSBF USB Test Fixture)
- DPO5034B - USBPWR - Automated compliance test solution for USB power adapters
- DPO5034B - VET - Visual Trigger and Search
- DPO5034B - VNM - CAN/LIN Protocol analysis software
- DPO5034B - PS1 - Power Solution Bundle: DPOPWR, P5205A, TCP0030A, TPA-BNC, 067-1686-xx (Deskew fixture), 119-7465-xx (external probe power supply)
- DPO5034B - PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030A, 067-1686-xx (Deskew fixture)
- DPO5034B - PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx (Deskew fixture)
- DPO5034B - A0 - North America power plug (115 V, 60 Hz)
- DPO5034B - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO5034B - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO5034B - A3 - Australia power plug (240 V, 50 Hz)
- DPO5034B - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO5034B - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO5034B - A10 - China power plug (50 Hz)
- DPO5034B - A11 - India power plug (50 Hz)
- DPO5034B - A12 - Brazil power plug (60 Hz)
- DPO5034B - A99 - No power cord
- DPO5034B - L0 - English manual
- DPO5034B - L1 - French manual
- DPO5034B - L3 - German manual
- DPO5034B - L5 - Japanese manual
- DPO5034B - L7 - Simplified Chinese manual
- DPO5034B - L8 - Traditional Chinese manual
- DPO5034B - L9 - Korean manual
- DPO5034B - L10 - Russian manual
- DPO5034B - L99 - No manual
- DPO5034B - C3 - Calibration Service 3 Years
- DPO5034B - C5 - Calibration Service 5 Years
- DPO5034B - D1 - Calibration Data Report
- DPO5034B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO5034B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO5034B - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- DPO5034B - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- DPO5034B - R3 - Repair Service 3 Years (including warranty)
- DPO5034B - R5 - Repair Service 5 Years (including warranty)
| Model | DPO5034B |
|---|
L'oscilloscope à phosphore numérique Tektronix DPO5034B offre une bande passante de 350 MHz, un taux d'échantillonnage de 10 GS/s et des fonctions mathématiques avancées pour une acquisition de signal haute fidélité en laboratoire et sur banc.
Il permet des captures haute résolution grâce au mode HiRes avec une résolution verticale supérieure à 11 bits et une mémoire d'acquisition de 250 M points pour une analyse approfondie des protocoles série et du jitter.
Testwall peut fournir l'oscilloscope Tektronix DPO5034B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour toute demande de calibration ou de réparation du Tektronix DPO5034B.
