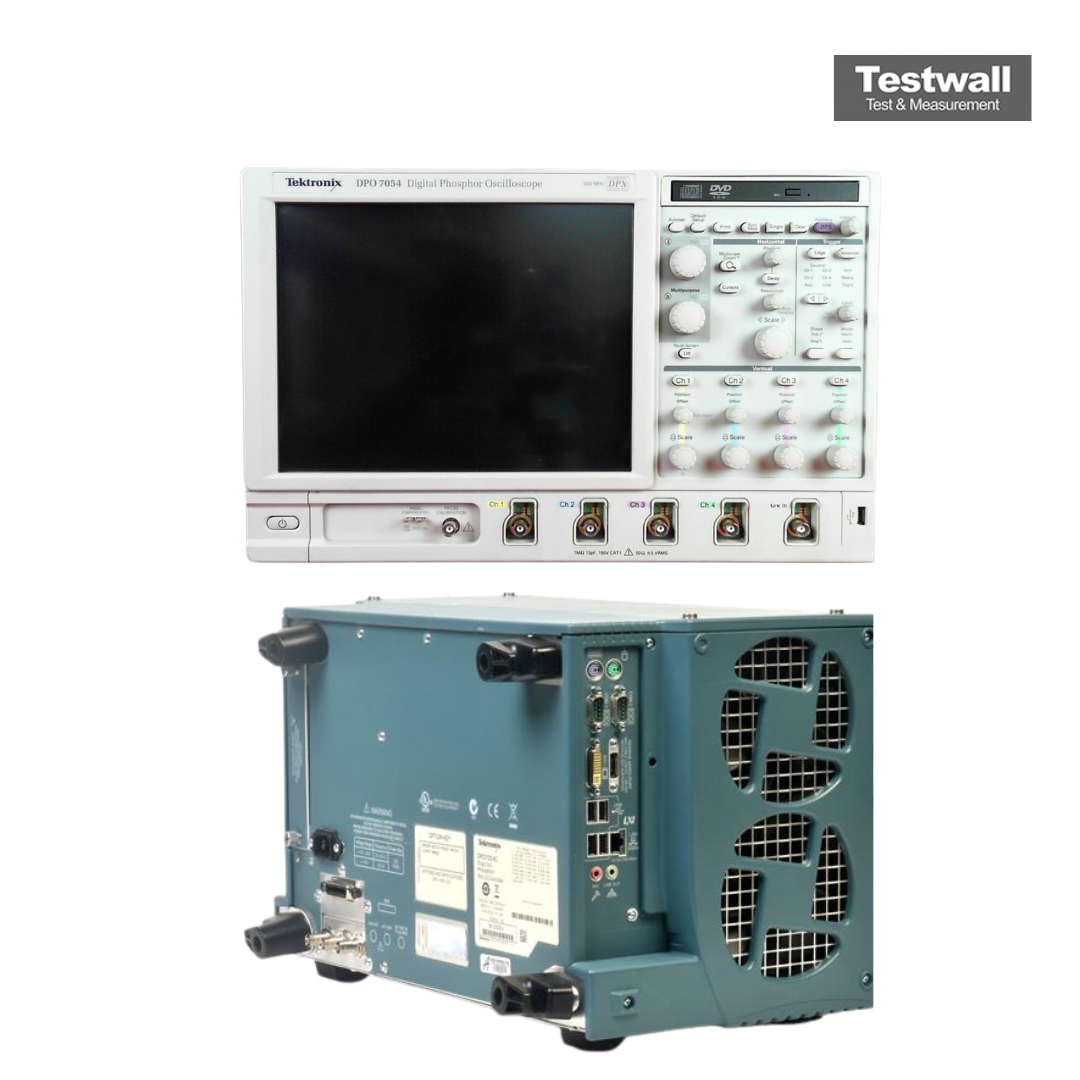

Tektronix DPO7054
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 5 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits (jusqu'à 11 bits en haute résolution) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Gigue de déclenchement | moins de 1 ps RMS |
| Affichage | Écran couleur TFT LCD 10,4 pouces |
| Connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DPO7054 Options:
Options available for the Tektronix DPO7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO7054 - 2RL - Extended record length
- DPO7054 - 5RL - Extended record length
- DPO7054 - 10RL - Extended record length
- DPO7054 - 20RL - Extended record length
- DPO7054 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO7054 - MTH - Mask testing
- DPO7054 - LT - Limit testing
- DPO7054 - VET - Visual trigger
- DPO7054 - ASM - Advanced search and mark
- DPO7054 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO7054 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO7054 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO7054 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO7054 - SR-USB - USB 2.0 serial triggering and analysis
- DPO7054 - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO7054 - DDRA - DDR memory bus analysis (requires DJA)
- DPO7054 - PWR - Power measurement and analysis (DPOPWR)
- DPO7054 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
L’oscilloscope Tektronix DPO7054 propose une bande passante de 500 MHz et un échantillonnage en temps réel jusqu’à 40 GS/s sur un canal, idéal pour l’analyse d’intégrité du signal. Il dispose d’un écran tactile de 12,1”, d’une mémoire jusqu’à 500 Mpts et du mode FastFrame™. Le déclenchement Pinpoint® et le décodage de protocole facilitent le débogage de données série complexes.
Utilisé pour l’analyse de l’intégrité du signal, la conception de bus série à basse vitesse et les phénomènes transitoires, il prend en charge MIPI®, Ethernet, USB 2.0, DDR et plus encore.
Testwall peut fournir l’oscilloscope Tektronix DPO7054 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour l’étalonnage ou la réparation du Tektronix DPO7054 Oscilloscope.
