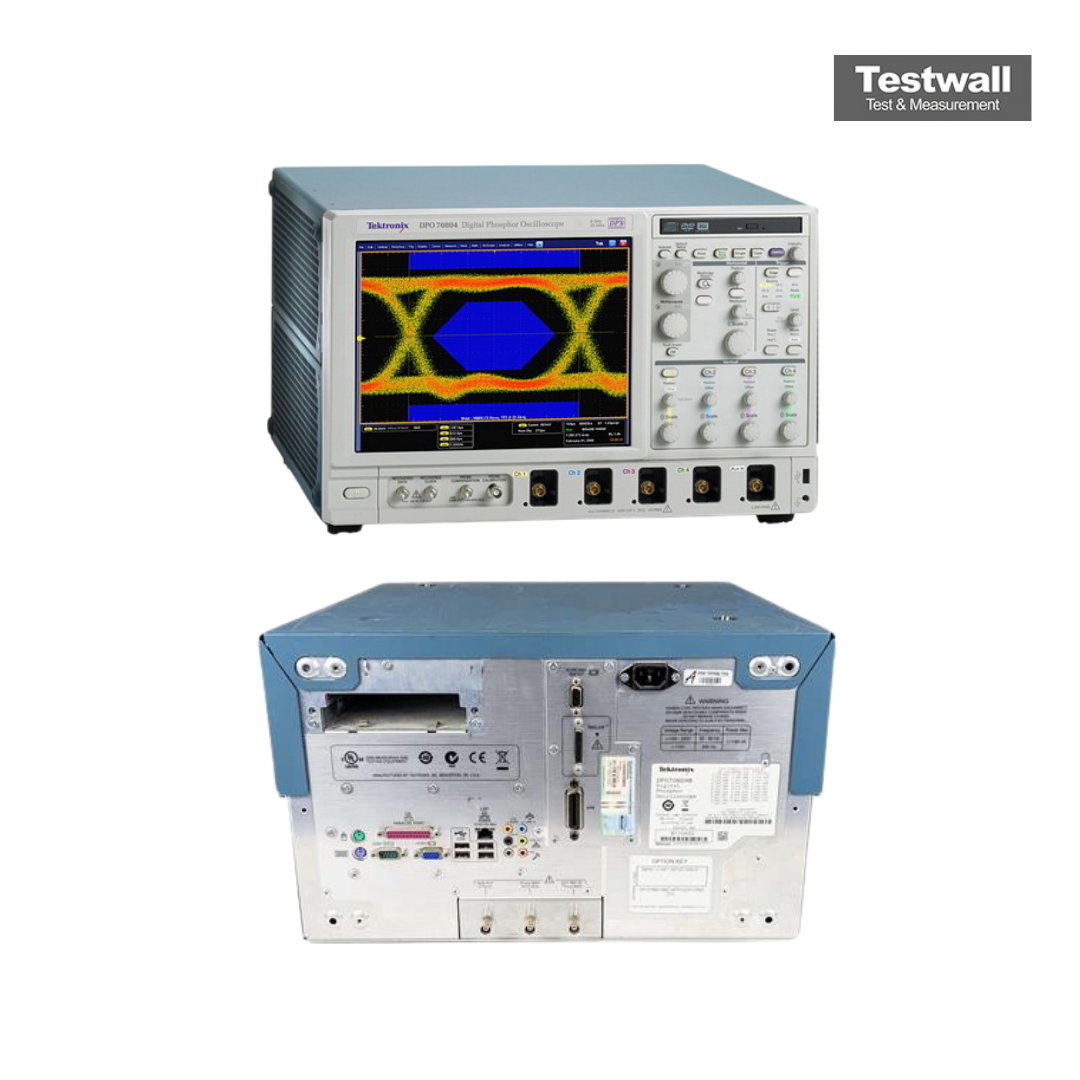

Tektronix DPO70604B
| Attribut | Valeur |
|---|---|
| Bande passante | 6 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Résolution verticale | 8 bits |
| Longueur de l'enregistrement | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Plage de temps de déclenchement | DC à 6 GHz |
| Connectivité | USB, LAN (LXI), GPIB en option |
| Système d'exploitation | Windows 7 Professionnel 64 bits |
Tektronix DPO70604B 4 Channel 6GHz DPO Scope Options:
- DPO70604B - 10XL - 100 Msamples/Ch
- DPO70604B - 20XL - 250 Msamples/Ch
- DPO70604B - 2XL - 20 Msamples/Ch
- DPO70604B - 5XL - 50 Msamples/Ch
- DPO70604B - ASM - Advanced Event Search And Mark
- DPO70604B - DDRA - Ddr Memory Bus Analysis
- DPO70604B - DJA - Dpojet Jitter And Eye Diagram Analysis
- DPO70604B - DSPT - Displayport Compliance Test Solution
- DPO70604B - DVI - Dvi Compliance Test Solution
- DPO70604B - ET3 - Ethernet Compliance Test Software
- DPO70604B - FBD - Fb-Dimm Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70604B - HT3 - Hdmi Compliance Test Software
- DPO70604B - IBA - Infiniband Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70604B - LT - Waveform Limit Testing
- DPO70604B - MTH - Mask Testing For Serial Standards Up To 4.25 Gbps. Includes
- HARDWARE CLOCK RECOVERY.
- DPO70604B - PCE - Pci Express Analysis Software
- DPO70604B - PTH - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 3.125 GBPS.
- DPO70604B - PTU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 5 GBPS.
- DPO70604B - PWR - Power Measurement And Analysis Software
- DPO70604B - RTE - Serial Data Compliance And Analysis Software
- DPO70604B - SLA - Serial Data Link Analysis Advanced (With Equalization)
- DPO70604B - SLE - Serial Data Link Analysis Essentials (No Equalization)
- DPO70604B - SST - Sata And Sas Analysis Software Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70604B - STU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial Signals Up To 5 Gbps.
- DPO70604B - SVE - Signalvu Essentials 鈥 Vector Signal Analysis Software
- DPO70604B - SVM - General Purpose Modulation Analysis. (Requires Option Sve)
- DPO70604B - SVP - Advanced Signal Analysis (Including Pulse Measurements). (Requires Option Sve)
- DPO70604B - USB2 - Usb 2.0 Compliance Test Software Only
- DPO70604B - USB3 - Usb 3.0 Compliance And Analysis Software
| Model | DPO70604B |
|---|
Le Tektronix DPO70604B Oscilloscope DPO 4 canaux 6GHz offre des performances exceptionnelles en acquisition et analyse de signaux en temps réel, grâce à la technologie avancée de phosphore numérique. Sa large bande passante prend en charge la vérification, la caractérisation, le débogage et les tests d’intégrité des signaux complexes. Avec un grand écran et une interface intuitive, les ingénieurs accèdent facilement aux mesures et analyses détaillées pour une efficacité maximale.
Idéal pour les conceptions série haute vitesse, le DPO70604B propose des outils de débogage inégalés, une simplicité d’utilisation et des spécifications précises pour capturer rapidement des signaux complexes.
Testwall peut fournir le Tektronix DPO70604B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service. Contactez-nous pour toute demande de calibration ou de réparation du Tektronix DPO70604B.
