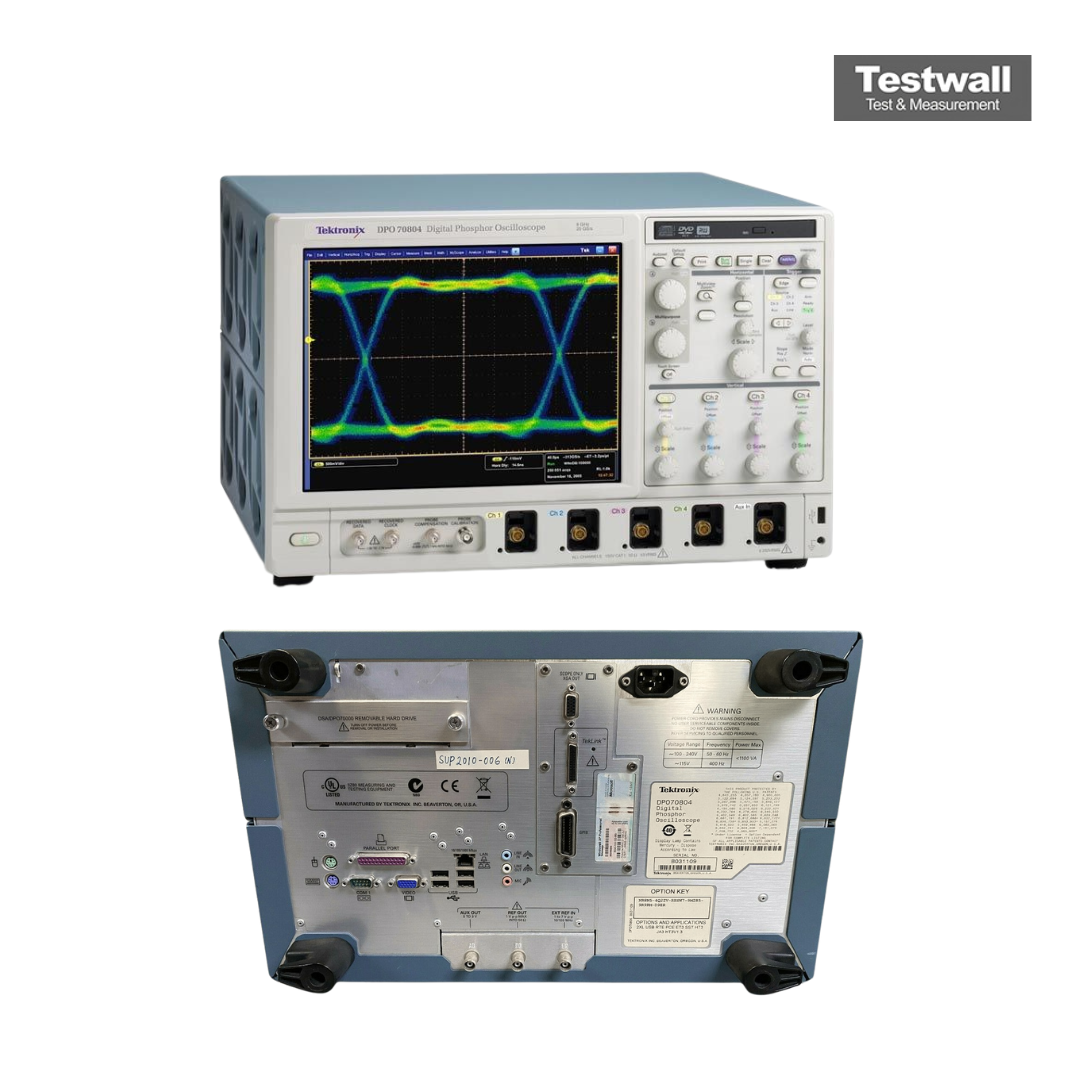

Tektronix DPO70804
| Attribut | Valeur |
|---|---|
| Bande passante | 8 GHz |
| Nombre de canaux | 4 canaux |
| Taux d'échantillonnage | 25 GS/s (sur tous les canaux) |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Temps de montée | 56 ps (typique) |
| Fréquence de mise à jour de la forme d'onde | jusqu'à 300 000 formes d'onde/seconde |
| Interface de connectivité | USB, LAN (LXI), GPIB (en option) |
| Système d'exploitation | Windows XP Professionnel |
Tektronix DPO70804 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO70804 - 2XL - Extended record length
- DPO70804 - 5XL - Extended record length
- DPO70804 - 10XL - Extended record length
- DPO70804 - 20XL - Extended record length
- DPO70804 - 50XL - Extended record length
- DPO70804 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO70804 - DJAN - DPOJET jitter and noise analysis
- DPO70804 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO70804 - DDRA - DDR memory bus analysis
- DPO70804 - ST6G - 6.25 Gb/s serial pattern trigger
- DPO70804 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO70804 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO70804 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO70804 - SR-USB - USB 2.0 serial triggering and analysis
- DPO70804 - SR-PCIE - PCI Express serial analysis
- DPO70804 - SR-810B - 8b/10b serial analysis
- DPO70804 - MTH - Mask testing
- DPO70804 - LT - Limit testing
- DPO70804 - VET - Visual trigger
- DPO70804 - ASM - Advanced search and mark
Le Tektronix DPO70804 offre une bande passante analogique de 8 GHz et un taux d’échantillonnage de 20 GS/s sur les quatre canaux, idéal pour capturer des signaux transitoires à haute vitesse en temps réel. Il propose une mémoire profonde jusqu’à 250M points, un affichage haute résolution avec gradation de couleur et prend en charge les tests de conformité de bus série.
Parfait pour l’analyse DDR, USB 3.0 et SERDES, le DPO70804 permet un débogage complet des systèmes numériques complexes avec fidélité et rapidité.
Testwall peut fournir le Tektronix DPO70804 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Tektronix DPO70804.
