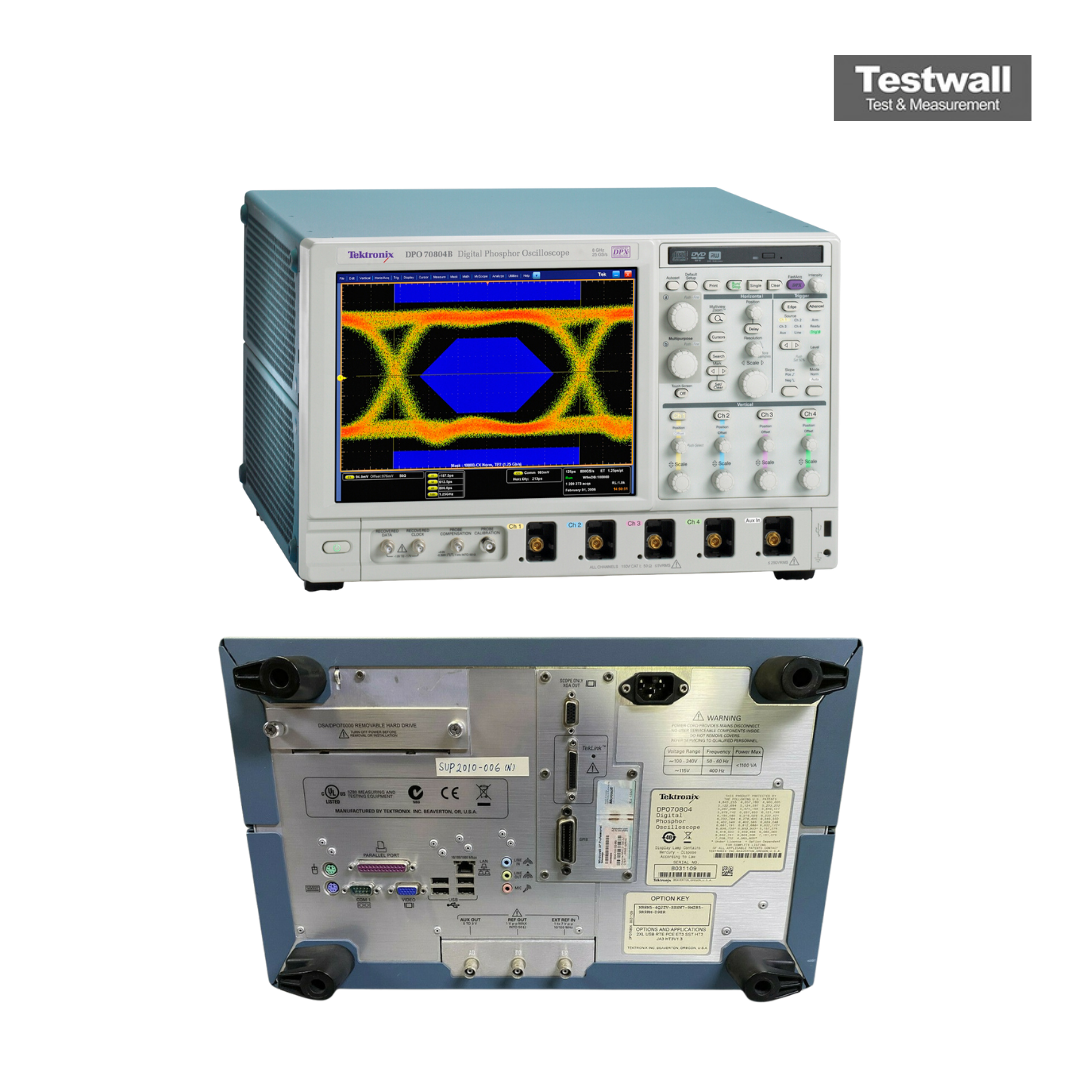

Tektronix DPO70804B
| Attribut | Valeur |
|---|---|
| Bande passante | 8 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Résolution verticale | 8 bits |
| Longueur de l'enregistrement | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Plage de tension d'entrée | ±5 V (1 mV/div), ±40 V (1 V/div) |
| Fréquence de déclenchement | jusqu'à 8 GHz |
| Taux de capture des formes d'onde | jusqu'à 300 000 formes d'onde/seconde |
| Interface de connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DPO70804B 4 Channel 6GHz DPO Scope Options:
- DPO70804B - 10XL - 100 Msamples/Ch
- DPO70804B - 20XL - 250 Msamples/Ch
- DPO70804B - 2XL - 20 Msamples/Ch
- DPO70804B - 5XL - 50 Msamples/Ch
- DPO70804B - ASM - Advanced Event Search And Mark
- DPO70804B - DDRA - Ddr Memory Bus Analysis
- DPO70804B - DJA - Dpojet Jitter And Eye Diagram Analysis
- DPO70804B - DSPT - Displayport Compliance Test Solution
- DPO70804B - DVI - Dvi Compliance Test Solution
- DPO70804B - ET3 - Ethernet Compliance Test Software
- DPO70804B - FBD - Fb-Dimm Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70804B - HT3 - Hdmi Compliance Test Software
- DPO70804B - IBA - Infiniband Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70804B - LT - Waveform Limit Testing
- DPO70804B - MTH - Mask Testing For Serial Standards Up To 4.25 Gbps. Includes
- HARDWARE CLOCK RECOVERY.
- DPO70804B - PCE - Pci Express Analysis Software
- DPO70804B - PTH - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 3.125 GBPS.
- DPO70804B - PTU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 5 GBPS.
- DPO70804B - PWR - Power Measurement And Analysis Software
- DPO70804B - RTE - Serial Data Compliance And Analysis Software
- DPO70804B - SLA - Serial Data Link Analysis Advanced (With Equalization)
- DPO70804B - SLE - Serial Data Link Analysis Essentials (No Equalization)
- DPO70804B - SST - Sata And Sas Analysis Software Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO70804B - STU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial Signals Up To 5 Gbps.
- DPO70804B - SVE - Signalvu Essentials 鈥 Vector Signal Analysis Software
- DPO70804B - SVM - General Purpose Modulation Analysis. (Requires Option Sve)
- DPO70804B - SVP - Advanced Signal Analysis (Including Pulse Measurements). (Requires Option Sve)
- DPO70804B - USB2 - Usb 2.0 Compliance Test Software Only
- DPO70804B - USB3 - Usb 3.0 Compliance And Analysis Software
Le Tektronix DPO70804B Oscilloscope à phosphore numérique 4 canaux 8 GHz offre une acquisition et une analyse avancées des formes d’onde avec quatre canaux et une bande passante de 8 GHz. Sa technologie Digital Phosphor garantit une visibilité exceptionnelle des signaux, des taux de capture en temps réel et une mémoire profonde pour une analyse complète des signaux haute vitesse.
Idéal pour l’analyse de données série haute vitesse, la caractérisation du jitter et les tests de conformité, il intègre un déclenchement avancé, des mesures automatisées et une vérification précise de l’intégrité du signal.
Testwall peut fournir le Tektronix DPO70804B Oscilloscope à phosphore numérique 4 canaux 8 GHz d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement si vous avez besoin d’étalonnage ou de réparation du Tektronix DPO70804B Oscilloscope à phosphore numérique 4 canaux 8 GHz.
