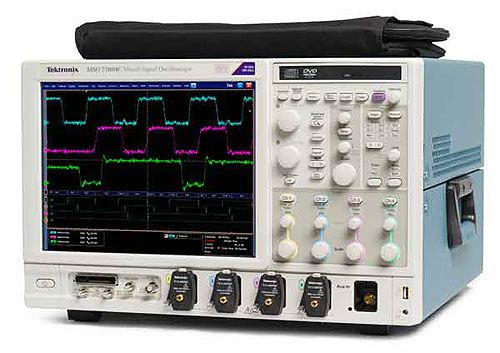

Tektronix DPO70804C
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 8 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits (jusqu'à 11 bits en mode haute résolution) |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Temps de montée | 56 ps |
| Interface et connectivité | USB, LAN (LXI), GPIB (en option) |
| Système d'exploitation | Windows 7 Professionnel 64 bits |
Tektronix DPO70804C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO70804C - 2XL - Extended record length
- DPO70804C - 5XL - Extended record length
- DPO70804C - 10XL - Extended record length
- DPO70804C - 20XL - Extended record length
- DPO70804C - 50XL - Extended record length
- DPO70804C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO70804C - DJAN - DPOJET jitter and noise analysis
- DPO70804C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO70804C - DDRA - DDR memory bus analysis
- DPO70804C - ST6G - 6.25 Gb/s serial pattern trigger
- DPO70804C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO70804C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO70804C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO70804C - SR-USB - USB 2.0 serial triggering and analysis
- DPO70804C - SR-PCIE - PCI Express serial analysis
- DPO70804C - SR-810B - 8b/10b serial analysis
- DPO70804C - MTH - Mask testing
- DPO70804C - LT - Limit testing
- DPO70804C - VET - Visual trigger
- DPO70804C - ASM - Advanced search and mark
Le Tektronix DPO70804C est un oscilloscope phosphore numérique de 8 GHz doté de quatre canaux analogiques, conçu pour capturer les signaux à haute vitesse avec précision. Sa fidélité de signal avancée et sa vitesse de capture élevée offrent une compréhension approfondie des comportements complexes des signaux. Sa large bande passante et sa suite d'analyse puissante le rendent polyvalent.
Idéal pour le débogage avancé, les tests de conformité et l’analyse des signaux, le DPO70804C garantit des résultats fiables dans des applications à haute fréquence.
Testwall peut fournir l'oscilloscope Tektronix DPO70804C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix DPO70804C.
