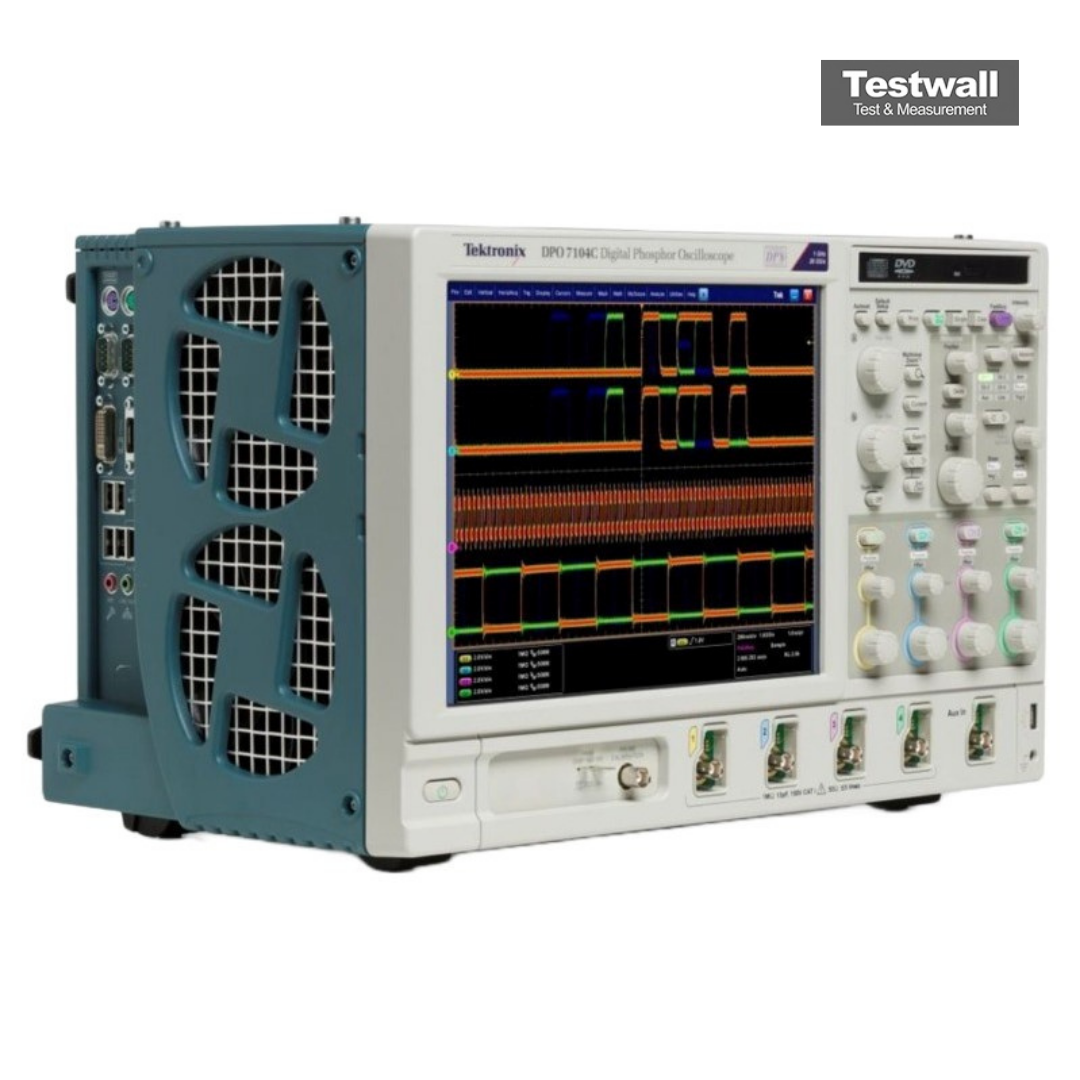

Tektronix DPO7104C
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de canaux | 4 canaux |
| Taux d'échantillonnage | 20 GS/s en temps réel |
| Longueur d'enregistrement | 250 millions de points (avec option) |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Affichage | Écran couleur LCD 10,4 pouces |
| Interface et connectivité | USB, LAN (LXI), GPIB (en option) |
Tektronix DPO7104C Options:
Options available for the Tektronix DPO7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO7104C - 2RL - Extended record length
- DPO7104C - 5RL - Extended record length
- DPO7104C - 10RL - Extended record length
- DPO7104C - 20RL - Extended record length
- DPO7104C - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO7104C - MTH - Mask testing
- DPO7104C - LT - Limit testing
- DPO7104C - VET - Visual trigger
- DPO7104C - ASM - Advanced search and mark
- DPO7104C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO7104C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO7104C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO7104C - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO7104C - SR-USB - USB 2.0 serial triggering and analysis
- DPO7104C - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO7104C - DDRA - DDR memory bus analysis (requires DJA)
- DPO7104C - PWR - Power measurement and analysis (DPOPWR)
- DPO7104C - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
L'oscilloscope à phosphore numérique Tektronix DPO7104C offre une bande passante de 1 GHz, un taux d'échantillonnage jusqu'à 40 GS/s et une longueur d'enregistrement de 500M avec des modes d'acquisition avancés comme FastAcq™, FastFrame™ et le déclenchement Pinpoint®.
Idéal pour capturer des anomalies et déboguer des conceptions mixtes avec des mesures automatisées et des filtres personnalisés via MATLAB.
Testwall peut fournir l'oscilloscope Tektronix DPO7104C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation de haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour l'étalonnage ou la réparation du Tektronix DPO7104C.
