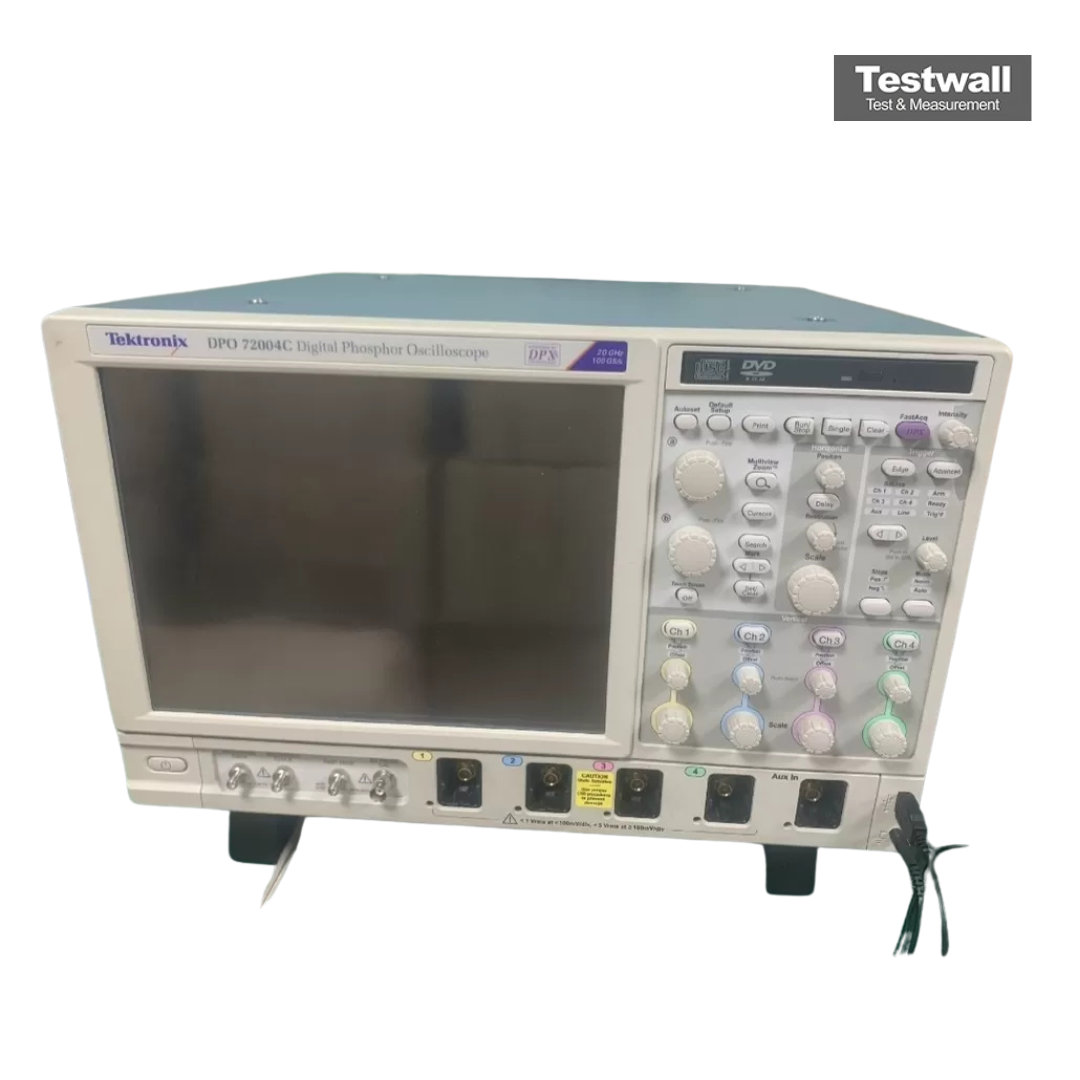

Tektronix DPO72004
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 20 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 50 GS/s |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps (plage) | 20 ps/div à 1000 s/div |
| Gigue (bruit de phase) en temps réel | moins de 140 fs RMS |
| Affichage | Écran couleur TFT LCD 12,1 pouces |
| Interface et connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DPO72004 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO72004 - 2XL - Extended record length
- DPO72004 - 5XL - Extended record length
- DPO72004 - 10XL - Extended record length
- DPO72004 - 20XL - Extended record length
- DPO72004 - 50XL - Extended record length
- DPO72004 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO72004 - DJAN - DPOJET jitter and noise analysis
- DPO72004 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO72004 - DDRA - DDR memory bus analysis
- DPO72004 - ST6G - 6.25 Gb/s serial pattern trigger
- DPO72004 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO72004 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO72004 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO72004 - SR-USB - USB 2.0 serial triggering and analysis
- DPO72004 - SR-PCIE - PCI Express serial analysis
- DPO72004 - SR-810B - 8b/10b serial analysis
- DPO72004 - MTH - Mask testing
- DPO72004 - LT - Limit testing
- DPO72004 - VET - Visual trigger
- DPO72004 - ASM - Advanced search and mark
Le Tektronix DPO72004 est un oscilloscope haute performance avec une bande passante de 20 GHz et un taux d’échantillonnage de 50 GS/s, permettant une capture et une analyse en temps réel précises pour les systèmes à haute vitesse.
Idéal pour valider les conceptions Ethernet 100G et optiques, avec des outils de protocole avancés, une profondeur mémoire étendue et un traitement rapide.
Testwall peut fournir l'oscilloscope Tektronix DPO72004 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix DPO72004.
