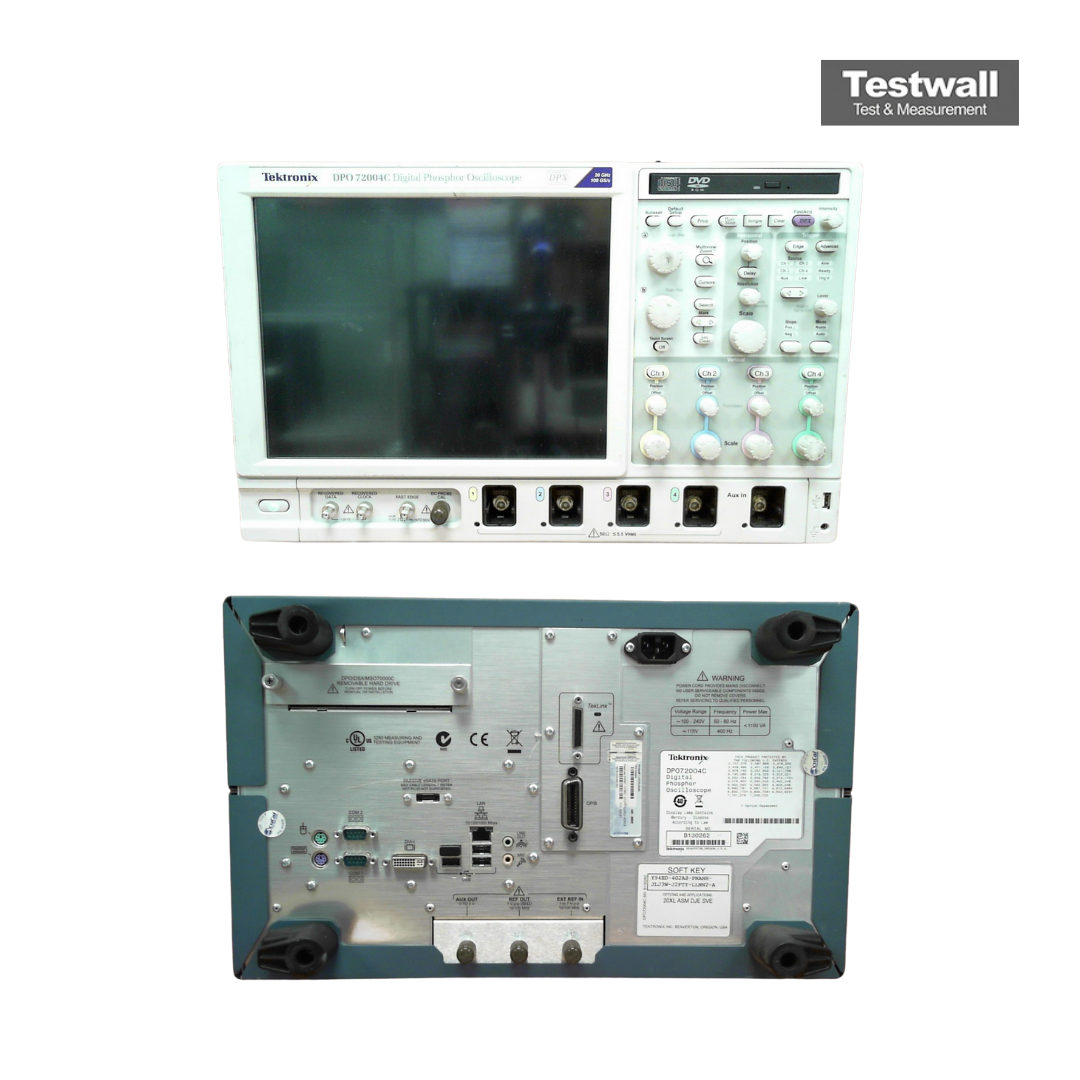

Tektronix DPO72004C
| Attribut | Valeur |
|---|---|
| Bande passante | 20 GHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage en temps réel | 50 GS/s |
| Résolution verticale | 8 bits |
| Longueur de l'enregistrement | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de balayage horizontal | 20 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Interface d'affichage | Écran tactile couleur 12,1 pouces |
| Connectivité | USB, LAN (LXI), DisplayPort, entrée auxiliaire |
Tektronix DPO72004C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO72004C - 2XL - Extended record length
- DPO72004C - 5XL - Extended record length
- DPO72004C - 10XL - Extended record length
- DPO72004C - 20XL - Extended record length
- DPO72004C - 50XL - Extended record length
- DPO72004C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO72004C - DJAN - DPOJET jitter and noise analysis
- DPO72004C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO72004C - DDRA - DDR memory bus analysis
- DPO72004C - ST6G - 6.25 Gb/s serial pattern trigger
- DPO72004C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO72004C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO72004C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO72004C - SR-USB - USB 2.0 serial triggering and analysis
- DPO72004C - SR-PCIE - PCI Express serial analysis
- DPO72004C - SR-810B - 8b/10b serial analysis
- DPO72004C - MTH - Mask testing
- DPO72004C - LT - Limit testing
- DPO72004C - VET - Visual trigger
- DPO72004C - ASM - Advanced search and mark
L’oscilloscope Tektronix DPO72004C offre une bande passante de 20 GHz sur 4 canaux, un échantillonnage en temps réel à 100 GS/s sur 2 canaux, et une longueur d’enregistrement jusqu’à 500 MS. Il garantit une excellente intégrité du signal et une analyse avancée de protocoles série tels que PCIe, USB et MIPI. Ses fonctions Pinpoint®, Visual Trigger et iCapture® assurent une identification rapide et précise des signaux.
Idéal pour les tests série à haute vitesse, les applications RF et le débogage mixte, le DPO72004C accélère la validation de conception grâce à un déclenchement série en temps réel à 6,25 Gb/s et un taux de capture de plus de 300 000 wfms/s. Il prend en charge l’analyse automatisée et est compatible avec les systèmes de sondes TriMode™.
Testwall peut fournir l’oscilloscope Tektronix DPO72004C d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall assure une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’étalonnage ou de réparation du Tektronix DPO72004C.
