Tektronix

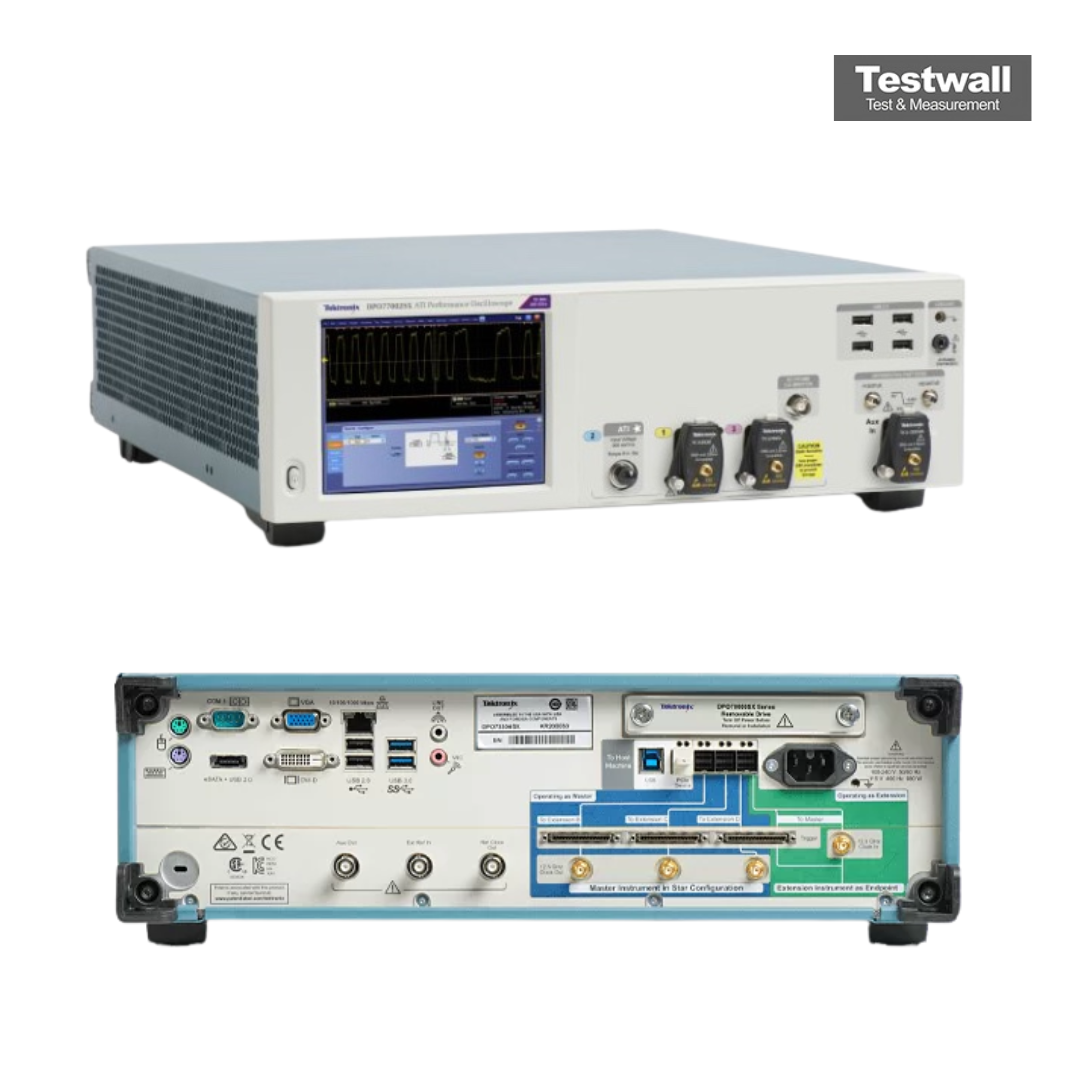

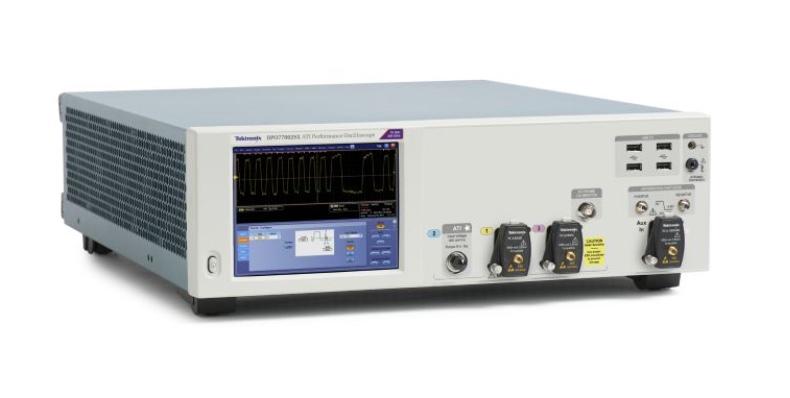

Tektronix DPO72304SX
Single-unit, 23 GHz, 4 Analog Channel Oscilloscope
23 GHz Largeur de bande passante
4 voies Nombre de voies
100 GS/s Taux d'échantillonnage en temps réel
jusqu'à 250 millions de points Longueur d'enregistrement
8 bits (12 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 23 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 100 GS/s |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits (12 bits en mode haute résolution) |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Connectivité | USB, LAN (LXI), DisplayPort |
| Système d'exploitation | Windows 10 |
| Dimensions (L x H x P) | 489 mm x 368 mm x 318 mm |
Tektronix DPO72304SX Options:
- DPO72304SX - 10XL - Record Length 125 MS/Ch
- DPO72304SX - 20XL - Record Length 250 MS/Ch
- DPO72304SX - 50XL - Record Length 500 MS/Ch on 4 channels, 1 GS/Ch on 2 channels
- DPO72304SX - DDRA - DDR Memory Bus Analysis (requires DJA)
- DPO72304SX - DDR-LP4 - LPDDR4 Memory Bus Electrical Validation and Analysis Oscilloscope Software (requires DJA)
- DPO72304SX - DJA - Jitter and Eye Analysis Tools - Advanced (DPOJET)
- DPO72304SX - DJAN - DPOJET Noise, Jitter and Eye Analysis Tools
- DPO72304SX - DP12 - DisplayPort 1.2 Source Test Automation Software (requires DJA and 5XL)
- DPO72304SX - D-PHY - MIPI D-PHY Transmitter Debug, Characterization and Compliance Test Solution (requires DJA)
- DPO72304SX - EDP - Embedded Display Port (EDP) v1.4 TX Compliance Test Package
- DPO72304SX - ET3 - Ethernet Compliance Testing
- DPO72304SX - FC-16G - Fiber Channel - 16G Essentials (requires DJA)
- DPO72304SX - FRQCNT - Frequency Counter-Timer
- DPO72304SX - HDM - HDMI 2.0 Advanced Analysis and Compliance Software for Tx tests
- DPO72304SX - HDM-DS - HDMI 2.0 Direct Synthesis for RX testing
- DPO72304SX - HT3 - HDMI Compliance Testing
- DPO72304SX - HT3DS - HDMI Direct Synthesis for HDMI 1.4 (requires HT3)
- DPO72304SX - LT - Waveform Limit Testing
- DPO72304SX - MHD - MHL Advanced Analysis and Compliance Software (requires DJA and 2XL)
- DPO72304SX - M-PHY - MIPI M-PHY Transmitter Debug, Characterization and Compliance Test Solution (requires DJA)
- DPO72304SX - M-PHYTX - M-PHY Automated Transmitter Solution
- DPO72304SX - NBASET - NBASE-T TekExpress Conformance and Debug Solution
- DPO72304SX - PAM4 - PAM4 Transmitter Analysis Software
- DPO72304SX - PCE3 - PCI Express Gen1/2/3 TekExpress Compliance/Debug Automation with DPOJet Measurements Software (requires Opt DJA)
- DPO72304SX - PCE4 - PCI Express Gen1/2/3/4 TekExpress Compliance/Debug Automation with DPOJet & SigTest Measurements Software (requires Opt DJA and Opt SDLA64)
- DPO72304SX - SAS3-TSG - SAS-3 Automated Tx Compliance Test Application (requires DJA)
- DPO72304SX - SAS3-TSGW - SAS-3 WDP Transmitter Measurements (requires SAS3-TSG)
- DPO72304SX - SC - SignalCorrect Cable, Channel, and Probe Compensation Software
- DPO72304SX - SDLA64 - New version of SDLA (64-bit)
- DPO72304SX - SFP-TX - SFP+ Compliance and Debug Solution (requires DJA)
- DPO72304SX - SFP-WDP - SFP+ Compliance and Debug Solution - WDP Measurement (requires DJA & SFP-TX)
- DPO72304SX - SR-EMBD - Embedded Serial Triggering and Analysis (I2C, SPI)
- DPO72304SX - VET - Visual Trigger and Search
- DPO72304SX - XGBT2 - 10GBASE-TekExpress Conformance and Debug Solution
- DPO72304SX - 100G-TXE - IEEE-802.3bm: CAUI4 and IEEE-802.3bj: KR4/CR4 100Gbps Transmitter Compliance (requires DJA or DSA and DJAN)
- DPO72304SX - 10G-KR - 10GBASE-KR/KR4 Compliance and Debug Solution (requires DJA, SR-CUST)
- DPO72304SX - 40G-CR4 - 40GBASE-CR4 Debug and Automated Compliance Solution
- DPO72304SX - SVE - SignalVu Essentials - Vector Signal Analysis Software
- DPO72304SX - SVA - AM/FM/PM Audio Signal Analysis (Requires Opt. SVE)
- DPO72304SX - SVM - General Purpose Modulation Analysis (Requires Opt. SVE)
- DPO72304SX - SVO - Flexible OFDM Analysis (Requires Opt. SVE)
- DPO72304SX - SVP - Advanced Signal Analysis including pulse measurements (Requires Opt. SVE)
- DPO72304SX - SVT - Frequency and Phase Settling Time Measurements (Requires Opt. SVE)
- DPO72304SX - SV23 - WLAN 802.11a/b/g/j/p measurement application (requires Opt. SVE)
- DPO72304SX - SV24 - WLAN 802.11n measurement application (requires Opt SV23)
- DPO72304SX - SV25 - WLAN 802.11ac measurement application (requires Opt SV24)
- DPO72304SX - SV26 - APCO P25 compliance testing and analysis application (requires Opt. SVE)
- DPO72304SX - SV27 - SignalVu Bluetooth Basic LE TX SIG measurements (requires Opt. SVE)
- DPO72304SX - SV28 - SignalVu LTE Downlink RF measurements (requires Opt. SVE)
- DPO72304SX - SV30 - WiGig IEEE802.11ad transmitter testing (requires Opt. SVE)
- DPO72304SX - SSD - Additional Removable Disk - Solid State Drive
- DPO72304SX - A0 - North America power plug (115 V, 60 Hz)
- DPO72304SX - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO72304SX - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO72304SX - A3 - Australia power plug (240 V, 50 Hz)
- DPO72304SX - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO72304SX - A6 - Japan power plug (100 V, 50/60 Hz)
- DPO72304SX - A10 - China power plug (50 Hz)
- DPO72304SX - A11 - India power plug (50 Hz)
- DPO72304SX - A12 - Brazil power plug (60 Hz)
- DPO72304SX - A99 - No power cord
- DPO72304SX - C3 - Calibration Service 3 Years
- DPO72304SX - C5 - Calibration Service 5 Years
- DPO72304SX - D1 - Calibration Data Report
- DPO72304SX - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO72304SX - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO72304SX - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- DPO72304SX - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- DPO72304SX - IF - Upgrade Installation Service
- DPO72304SX - R3 - Repair Service 3 Years (including warranty)
- DPO72304SX - R5 - Repair Service 5 Years (including warranty)
| Model | DPO72304SX |
|---|
Le Tektronix DPO72304SX permet une acquisition en temps réel jusqu'à 70 GHz avec l'architecture ATI, garantissant une faible distorsion et une haute fidélité pour les applications exigeantes.
Cet oscilloscope est parfait pour les modulations optiques complexes, l’analyse de gigue, les signaux série à haute vitesse et les tests RF large bande.
Testwall peut fournir le Tektronix DPO72304SX d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et d'une qualité de service inégalées. Contactez-nous pour toute demande de calibration ou réparation du Tektronix DPO72304SX.
