Tektronix DPO7254
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 2,5 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 20 GS/s sur toutes les voies simultanément |
| Résolution verticale | 8 bits (jusqu'à 11 bits en haute résolution) |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Interface et connectivité | USB, LAN (LXI), GPIB en option |
| Écran | Écran couleur LCD 10,4 pouces |
Tektronix DPO7254 Options:
Options available for the Tektronix DPO7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO7254 - 2RL - Extended record length
- DPO7254 - 5RL - Extended record length
- DPO7254 - 10RL - Extended record length
- DPO7254 - 20RL - Extended record length
- DPO7254 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO7254 - MTH - Mask testing
- DPO7254 - LT - Limit testing
- DPO7254 - VET - Visual trigger
- DPO7254 - ASM - Advanced search and mark
- DPO7254 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO7254 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO7254 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO7254 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO7254 - SR-USB - USB 2.0 serial triggering and analysis
- DPO7254 - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO7254 - DDRA - DDR memory bus analysis (requires DJA)
- DPO7254 - PWR - Power measurement and analysis (DPOPWR)
- DPO7254 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)

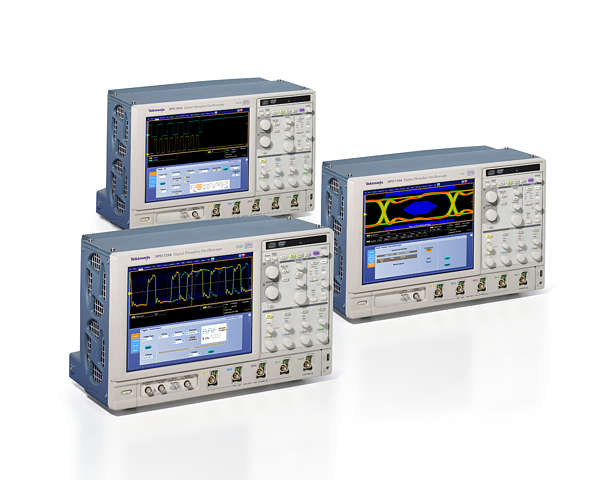

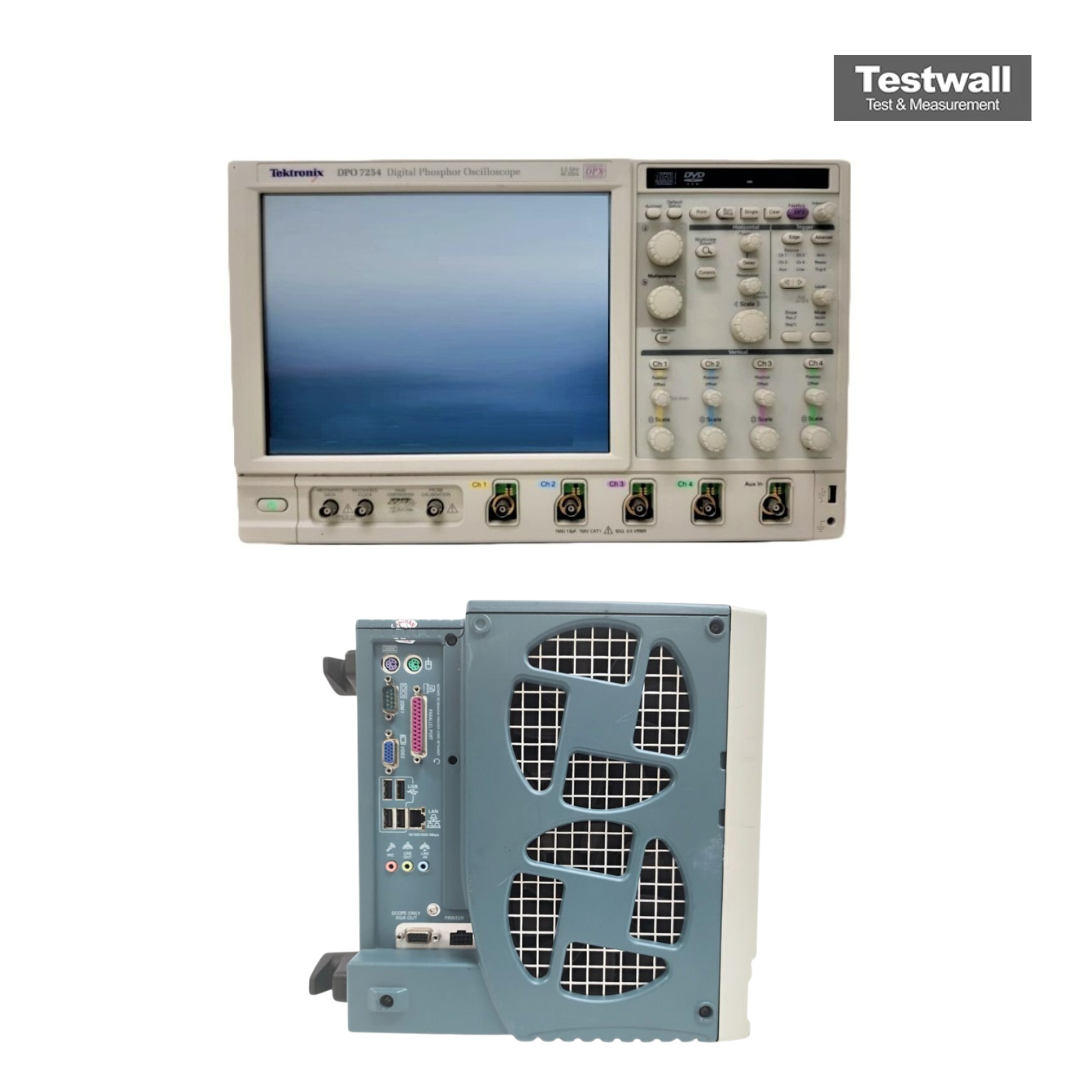

Le Tektronix DPO7254 est un oscilloscope numérique à phosphore en temps réel à 4 canaux avec une bande passante allant jusqu’à 2,5 GHz, une impédance d’entrée de 50Ω/1MΩ et un temps de montée de 160 ps. Il offre un taux d’échantillonnage de 40 GS/s, une longueur d’enregistrement de 40M et des fonctions avancées comme des filtres de bande passante sélectionnables, un déclenchement I2C amélioré et une recherche d’événements. Son écran tactile XGA 12,1” est un atout pour les applications haute performance.
Parfait pour le débogage, l’analyse d’intégrité du signal, de gigue et la conformité des bus série bas débit comme I2C, SPI, RS-232 et CAN. Le DPO7254 facilite aussi l’analyse spectrale et transitoire.
Testwall peut fournir l’instrument Tektronix DPO7254 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité inégalée. Veuillez nous contacter si vous avez besoin d’une réparation ou d’un calibrage du Tektronix DPO7254.
