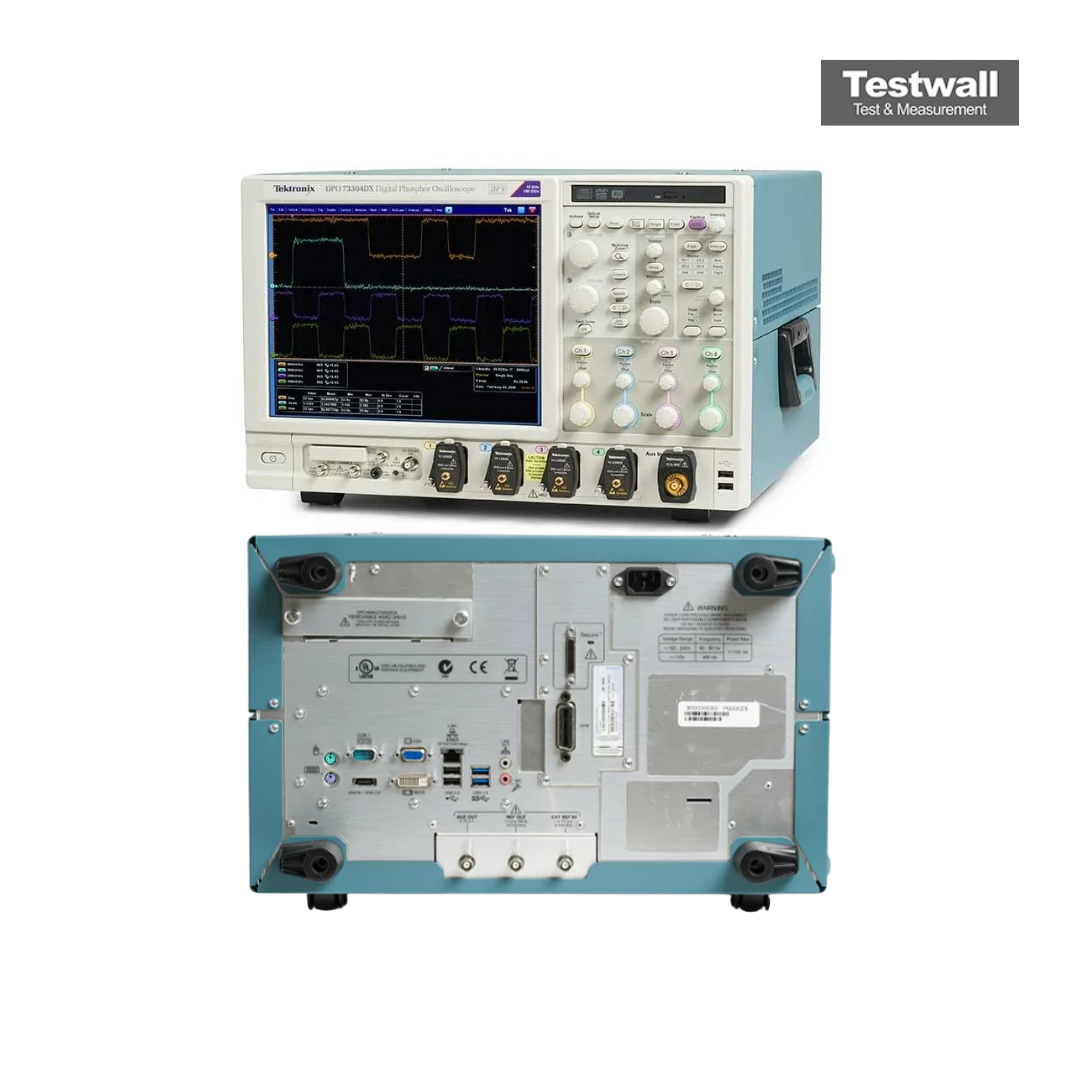

Tektronix DPO73304DX
| Attribut | Valeur |
|---|---|
| Largeur de bande | 33 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 100 GS/s |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits (jusqu'à 11 bits en mode haute résolution) |
| Sensibilité verticale | 10 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Gigue du système (bruit de temps) | 140 fs RMS |
| Interface et connectivité | USB, LAN (LXI), DisplayPort |
| Système d'exploitation | Windows 10 |
Tektronix DPO73304DX Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO73304DX - 2XL - Extended record length
- DPO73304DX - 5XL - Extended record length
- DPO73304DX - 10XL - Extended record length
- DPO73304DX - 20XL - Extended record length
- DPO73304DX - 50XL - Extended record length
- DPO73304DX - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO73304DX - DJAN - DPOJET jitter and noise analysis
- DPO73304DX - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO73304DX - DDRA - DDR memory bus analysis
- DPO73304DX - ST6G - 6.25 Gb/s serial pattern trigger
- DPO73304DX - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO73304DX - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO73304DX - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO73304DX - SR-USB - USB 2.0 serial triggering and analysis
- DPO73304DX - SR-PCIE - PCI Express serial analysis
- DPO73304DX - SR-810B - 8b/10b serial analysis
- DPO73304DX - MTH - Mask testing
- DPO73304DX - LT - Limit testing
- DPO73304DX - VET - Visual trigger
- DPO73304DX - ASM - Advanced search and mark
Le Tektronix DPO73304DX est un oscilloscope 4 canaux de 25 GHz offrant jusqu'à 100 GS/s sur deux canaux ou 50 GS/s sur quatre, idéal pour l'analyse de signaux à grande vitesse. Il offre une bande passante en temps réel exceptionnelle, un faible bruit et une mémoire profonde pour capturer les signaux complexes avec clarté.
Adapté aux applications nécessitant une analyse détaillée des formes d’ondes, comme la recherche avancée et les tests de conformité des données série. Son taux d'acquisition élevé garantit un diagnostic précis de l'intégrité du signal.
Testwall peut fournir l'oscilloscope Tektronix DPO73304DX d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et de qualité. Contactez-nous si vous avez besoin de calibration ou de réparation du Tektronix DPO73304DX.
