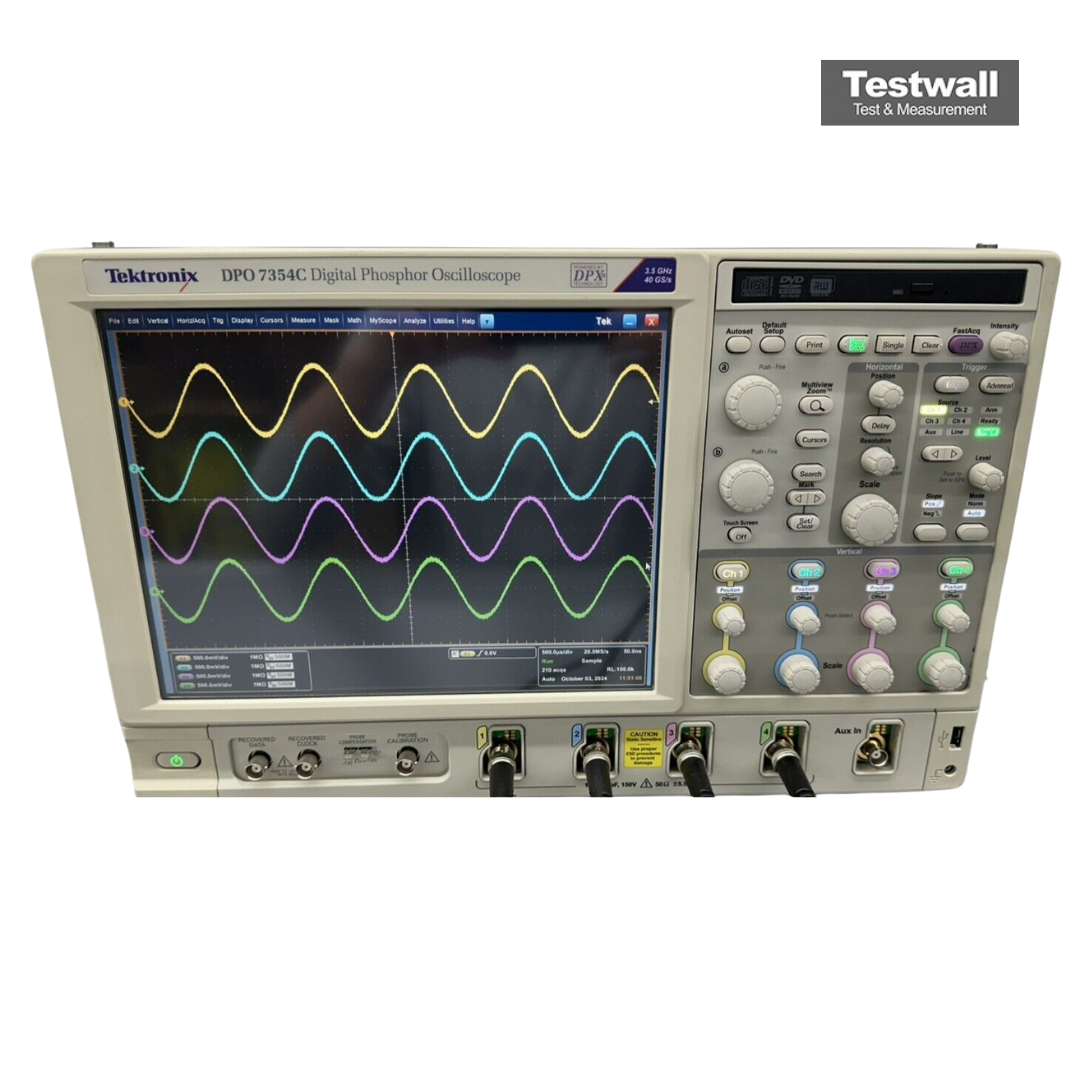

Tektronix DPO7354C
4 Ch 3.5 GHz Digital Oscilloscope
| Attribut | Valeur |
|---|---|
| Largeur de bande | 3,5 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 40 GS/s (en temps réel) |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits (jusqu'à 11 bits en haute résolution) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Gigue (Jitter) de déclenchement | < 1 ps RMS |
| Taux de capture des formes d'onde | jusqu'à 280 000 formes d'onde par seconde |
| Interface et connectivité | USB, LAN (LXI), GPIB (en option) |
Tektronix DPO7354C Options:
Options available for the Tektronix DPO7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO7354C - 2RL - Extended record length
- DPO7354C - 5RL - Extended record length
- DPO7354C - 10RL - Extended record length
- DPO7354C - 20RL - Extended record length
- DPO7354C - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO7354C - MTH - Mask testing
- DPO7354C - LT - Limit testing
- DPO7354C - VET - Visual trigger
- DPO7354C - ASM - Advanced search and mark
- DPO7354C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO7354C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO7354C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO7354C - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO7354C - SR-USB - USB 2.0 serial triggering and analysis
- DPO7354C - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO7354C - DDRA - DDR memory bus analysis (requires DJA)
- DPO7354C - PWR - Power measurement and analysis (DPOPWR)
- DPO7354C - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
Le Tektronix DPO7354C est un oscilloscope numérique à 4 canaux haute performance avec une bande passante de 3,5 GHz et un échantillonnage en temps réel jusqu'à 40 GS/s, idéal pour l'analyse avancée des signaux. Sa mémoire profonde jusqu'à 500 Mpts et MultiView Zoom™ offrent une vision détaillée des formes d'onde rapides.
Utilisé pour le débogage, les tests de production et la conception, le DPO7354C excelle dans la capture des détails temporels, grâce à FastAcq®, FastFrame™ et des filtres de bande passante personnalisables.
Testwall peut fournir l'oscilloscope numérique Tektronix DPO7354C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour l'étalonnage ou la réparation du Tektronix DPO7354C.
