Tektronix

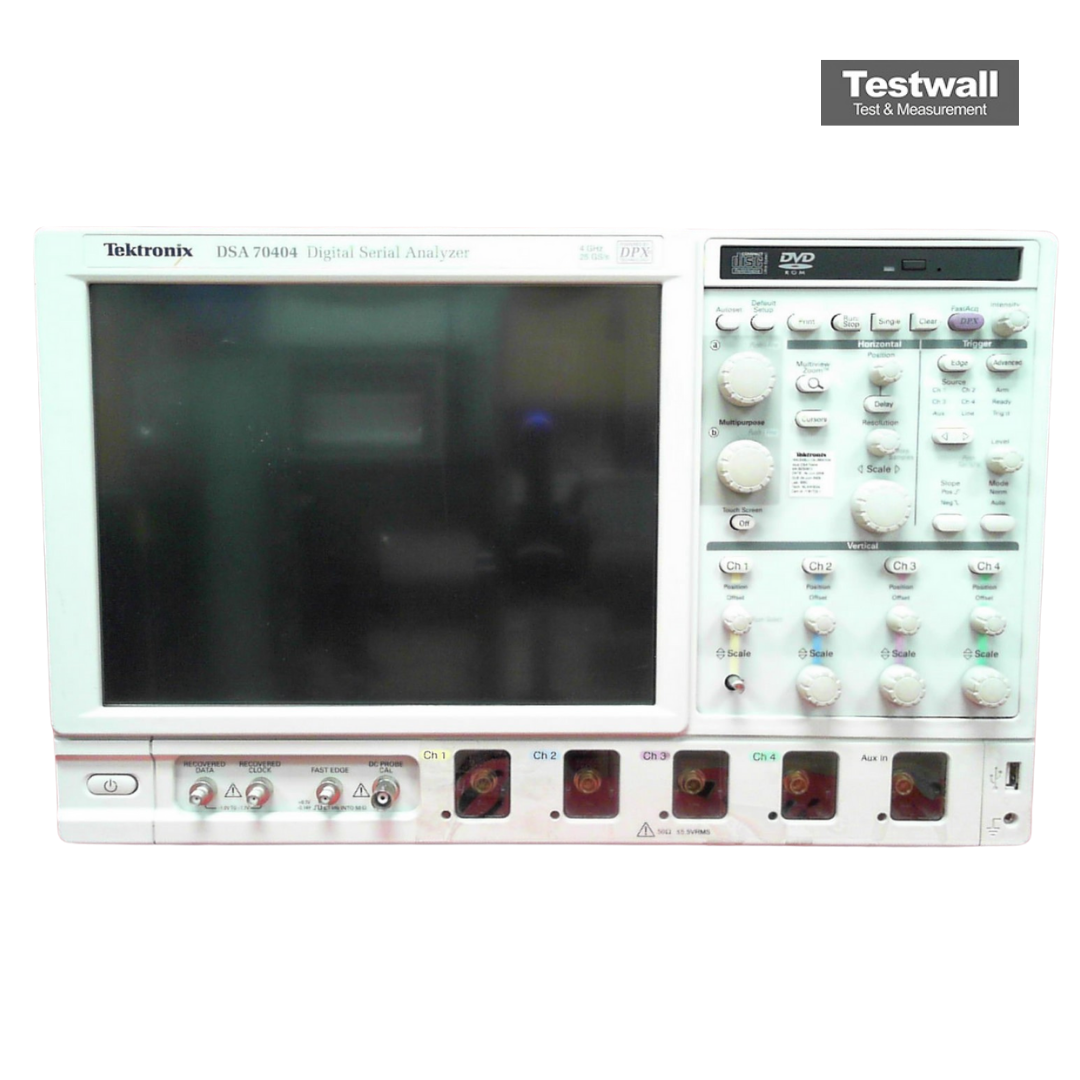

Tektronix DSA70404B
4 Ch 4 GHz Digital Signal Analyzer
4 GHz Largeur de bande
4 voies Nombre de voies
25 GS/s sur toutes les voies simultanément Taux d'échantillonnage en temps réel
8 bits Résolution verticale
jusqu'à 250 Mpoints par voie Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Largeur de bande | 4 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 25 GS/s sur toutes les voies simultanément |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 250 Mpoints par voie |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Temps de montée | 116 ps |
| Gigue de déclenchement (Jitter) | Moins de 1 ps RMS |
| Affichage | Écran couleur LCD 12,1 pouces XGA |
| Connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DSA70404B Options:
- DSA70404B - 2XL - 20 MS/Ch Record Length (Standard on DSA70000B)
- DSA70404B - 5XL - 50 MS/Ch Record Length
- DSA70404B - 10XL - 125 MS/Ch Record Length
- DSA70404B - ASM - Advanced Event Search and Mark (Standard on DSA70000B)
- DSA70404B - LT - Waveform Limit Testing
- DSA70404B - MTH - Mask testing for Serial Standards up to 6 Gb/s. Includes hardware clock recovery for up to 6.25 Gb/s (Standard on DSA70000B)
- DSA70404B - PTH - Protocol Triggering and Decoding for 8b/10b-encoded Serial Signals up to 3.125 Gb/s. Includes hardware clock recovery and pattern lock triggering (Standard on DSA70000B)
- DSA70404B - STU - Protocol Triggering and Decoding for 8b/10b-encoded Serial Signals up to 6.25 Gb/s
- DSA70404B - D-PHY - MIPI D-PHY Essentials – Characterization and Compliance Test Solution
- DSA70404B - DDRA - DDR Memory Bus Analysis
- DSA70404B - DJA - DPOJET Jitter and Eye Diagram Analysis (Standard on DSA70000B)
- DSA70404B - DSPT - DisplayPort Compliance Test Solution
- DSA70404B - DVI - DVI Compliance Test Solution
- DSA70404B - ERRDT - Frame and Bit Error Rate Detector for High-speed Serial Standards (Available through the programmable interface only)
- DSA70404B - ET3 - Ethernet Compliance Test Software
- DSA70404B - HEAC - HEAC Automated Solution
- DSA70404B - HT3 - HDMI Compliance Test Software
- DSA70404B - HT3DS - HDMI Direct Synthesis for HDMI 1.4
- DSA70404B - IBA - InfiniBand Compliance Module for RT-Eye Analysis Software
- DSA70404B - PCE - PCI Express Analysis Software
- DSA70404B - PWR - Power Measurement and Analysis Software
- DSA70404B - RTE - RT-Eye Serial Data Compliance and Analysis Software
- DSA70404B - SLA - Serial Data Link Analysis Advanced (with Equalization)
- DSA70404B - SLE - Serial Data Link Analysis Essentials (no Equalization)
- DSA70404B - SST - SATA and SAS Analysis Software Module for RT-Eye Analysis Software
- DSA70404B - SVE - SignalVu Essentials – Vector Signal Analysis Software
- DSA70404B - SVM - General Purpose Modulation Analysis (Requires Opt. SVE)
- DSA70404B - SVP - Advanced Signal Analysis including pulse measurements (Requires Opt. SVE)
- DSA70404B - SVT - Frequency and Phase Settling Time Measurements (Requires Opt. SVE)
- DSA70404B - USB - USB 2.0 Compliance Test Software
- DSA70404B - USB3 - USB 3.0 Compliance and Analysis Software
- DSA70404B - UWB - Ultra-Wideband Spectral Analysis (includes WiMedia Alliance PHY interf. testing)
- DSA70404B - UWBE - Ultra-Wideband Spectral Analysis Essentials
- DSA70404B - XGbT - 10GBASE-T Automated Solution
- DSA70404B - TEKEXP - TekExpress Automation Framework
- DSA70404B - SATA-TSG - SATA PHY/TSG/OOB Transmitter Tests for TekExpress
- DSA70404B - SATA-RSG - SATA RSG/RMT Receiver Tests for TekExpress
- DSA70404B - SATA-RXTX - SATA Rx/Tx Channel Tests for TekExpress
- DSA70404B - SATA-DHB - SATA TekExpress SW Bundle (TSG, RSG, RXTX for Hosts or Devices)
- DSA70404B - SATA-SI - SATA SI Cable Tests for TekExpress
- DSA70404B - USB-RMT - TekExpress Automated USB 3.0 Receiver Solution
- DSA70404B - USB-TX - TekExpress Automated USB 3.0 Solution
- DSA70404B - L0 - English manual
- DSA70404B - L1 - French manual
- DSA70404B - L3 - German manual
- DSA70404B - L5 - Japanese manual
- DSA70404B - L7 - Simple Chinese manual
- DSA70404B - L8 - Standard Chinese manual
- DSA70404B - L9 - Korean manual
- DSA70404B - L10 - Russian manual
- DSA70404B - L99 - No manual
- DSA70404B - A0 - US plug, 115 V, 60 Hz
- DSA70404B - A1 - Euro plug, 220 V, 50 Hz
- DSA70404B - A2 - UK plug, 240 V, 50 Hz
- DSA70404B - A3 - Australian plug, 240 V, 50 Hz
- DSA70404B - A5 - Swiss plug, 220 V, 50 Hz
- DSA70404B - A6 - Japanese plug, 100 V, 110/120 V, 60 Hz
- DSA70404B - A10 - China plug, 50 Hz
- DSA70404B - A11 - India plug, 50 Hz
- DSA70404B - A99 - No power cord
- DSA70404B - CA1 - Single calibration or functional verification
- DSA70404B - C3 - Calibration Service 3 Years
- DSA70404B - C5 - Calibration Service 5 Years
- DSA70404B - D1 - Calibration Data Report
- DSA70404B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DSA70404B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DSA70404B - R3 - Repair Service 3 Years
- DSA70404B - R5 - Repair Service 5 Years
- DSA70404B - IN - Product Installation Service
- DSA70404B - IF - Upgrade Installation Service
| Model | DSA70404B |
|---|

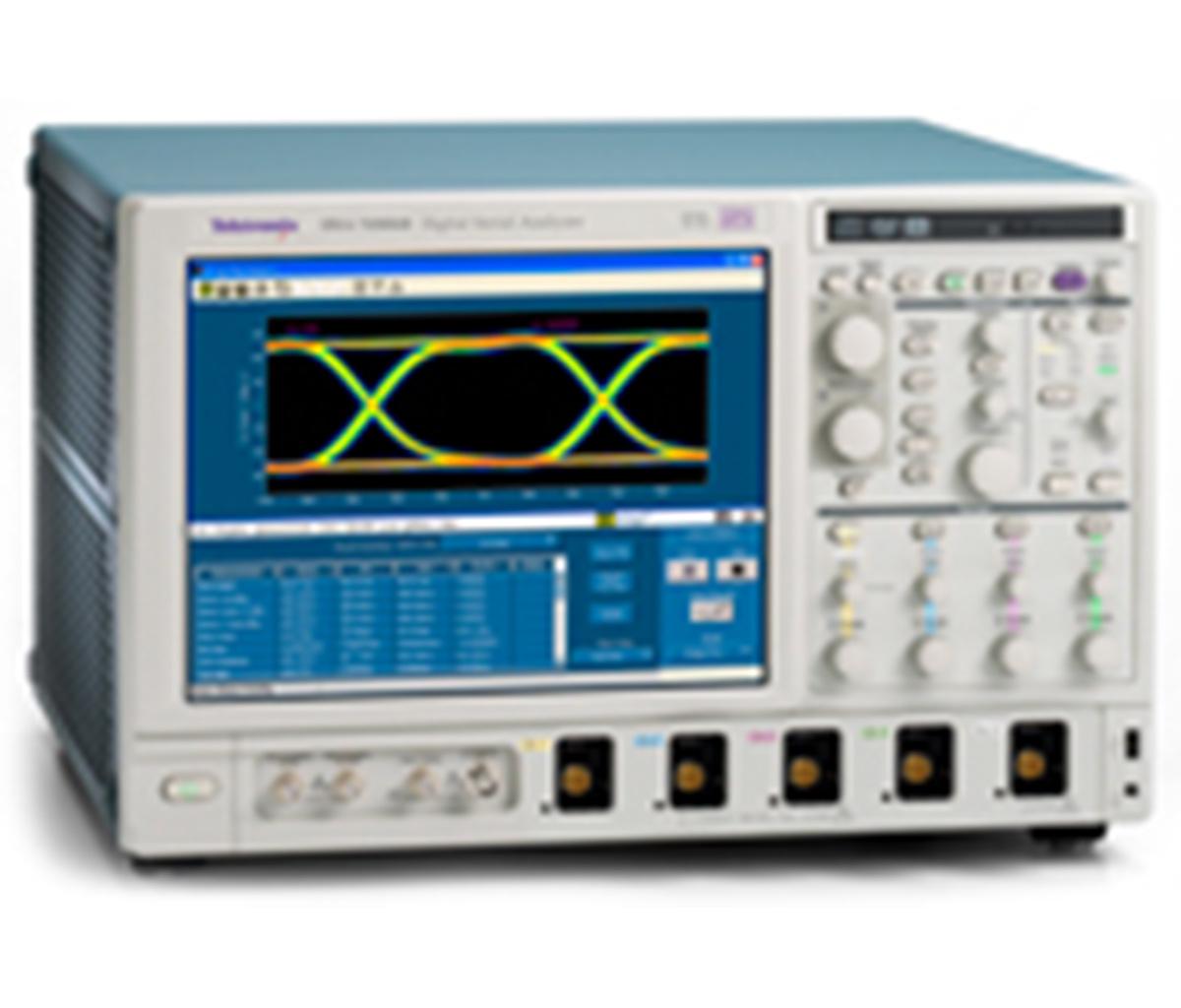

Le Tektronix DSA70404B offre une bande passante de 4 GHz sur quatre canaux, avec un échantillonnage en temps réel jusqu'à 50 GS/s et une longueur d'enregistrement de 250 mégéchantillons. Il assure une fidélité de signal exceptionnelle, une capture rapide dépassant 300 000 formes d'onde/s et des déclenchements avancés, dont un déclencheur de motif série à 5 Gbps. MultiView Zoom™, support SDLA, et sonde TriMode P7500 garantissent une visibilité complète du signal.
Idéal pour les applications de données série à haute vitesse, le DSA70404B offre un diagnostic et un débogage complets avec déclencheurs matériels et correspondance de motif.
Testwall peut fournir le Tektronix DSA70404B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour toute demande de calibration ou de réparation du Tektronix DSA70404B.
