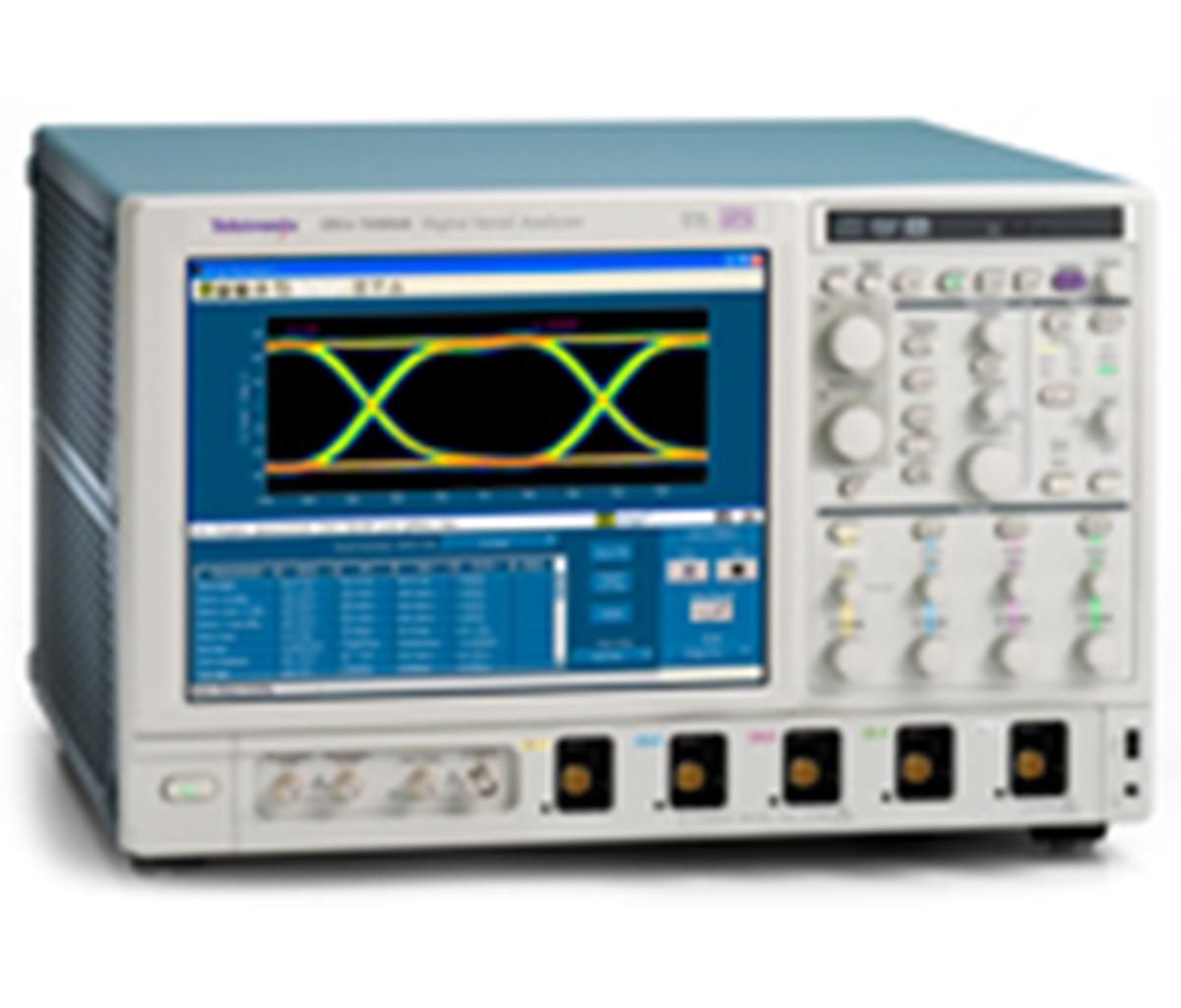

Tektronix DSA70404C
| Attribut | Valeur |
|---|---|
| Bande passante | 4 GHz |
| Nombre de canaux | 4 canaux |
| Taux d'échantillonnage | 25 GS/s (voie unique), 12,5 GS/s (toutes voies) |
| Longueur d'enregistrement | jusqu'à 250 Mpoints |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Temps de montée | 116 ps |
| Gigue de déclenchement | 1 ps RMS |
| Interface d'affichage | Écran couleur tactile 10,4 pouces (264 mm) |
| Connectivité | USB, LAN (LXI), GPIB (en option) |
Tektronix DSA70404C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA70404C - 2XL - Extended record length
- DSA70404C - 5XL - Extended record length
- DSA70404C - 10XL - Extended record length
- DSA70404C - 20XL - Extended record length
- DSA70404C - 50XL - Extended record length
- DSA70404C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA70404C - DJAN - DPOJET jitter and noise analysis
- DSA70404C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA70404C - DDRA - DDR memory bus analysis
- DSA70404C - ST6G - 6.25 Gb/s serial pattern trigger
- DSA70404C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA70404C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA70404C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA70404C - SR-USB - USB 2.0 serial triggering and analysis
- DSA70404C - SR-PCIE - PCI Express serial analysis
- DSA70404C - SR-810B - 8b/10b serial analysis
- DSA70404C - MTH - Mask testing
- DSA70404C - LT - Limit testing
- DSA70404C - VET - Visual trigger
- DSA70404C - ASM - Advanced search and mark
Le Tektronix DSA70404C est un analyseur de signaux numériques haute performance offrant une bande passante de 4 GHz sur 4 canaux analogiques, un taux d’échantillonnage de 25 GS/s par canal et une mémoire de 31 Millions de points. Il prend en charge FastAcq, FastFrame et le décodage en temps réel des protocoles USB, PCIe, etc. Grâce à son déclenchement Pinpoint® avancé (plus de 1 400 combinaisons) et MultiView Zoom™, il capture plus de 300 000 wfms/s pour détecter les anomalies. Impédance d’entrée commutable entre 50 Ω et 1 MΩ, écran tactile XGA 12,1″, et outils intégrés d’analyse du jitter et du diagramme de l’oeil.
Parfait pour les systèmes numériques à haute vitesse, il supporte les tests de conformité USB, HDMI, SATA et DDR. Mesures automatisées, interface Windows et accès distant pour plus de polyvalence.
Testwall peut fournir le Tektronix DSA70404C d’occasion, entièrement testé. Avec un support d’experts et une livraison mondiale, Testwall garantit un instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’une calibration ou d’une réparation du Tektronix DSA70404C.
