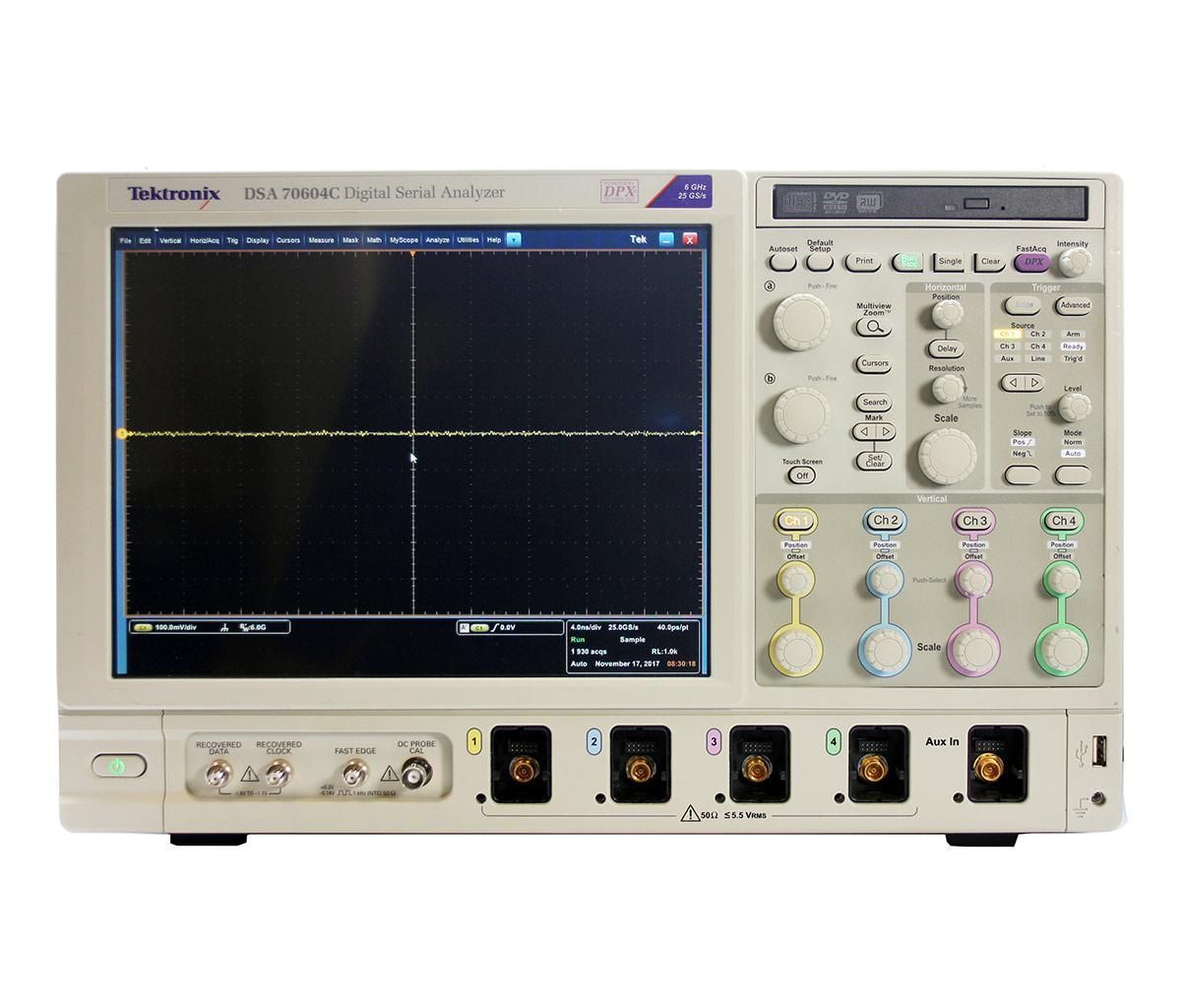

Tektronix DSA70604C
| Attribut | Valeur |
|---|---|
| Bande passante | 6 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 25 GS/s (sur toutes les voies) |
| Résolution verticale | 8 bits |
| Longueur mémoire d'acquisition | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour de la forme d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Gigue temporelle (RMS) | 140 fs RMS |
| Système d'exploitation | Windows 7 (64 bits) |
| Connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DSA70604C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA70604C - 2XL - Extended record length
- DSA70604C - 5XL - Extended record length
- DSA70604C - 10XL - Extended record length
- DSA70604C - 20XL - Extended record length
- DSA70604C - 50XL - Extended record length
- DSA70604C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA70604C - DJAN - DPOJET jitter and noise analysis
- DSA70604C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA70604C - DDRA - DDR memory bus analysis
- DSA70604C - ST6G - 6.25 Gb/s serial pattern trigger
- DSA70604C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA70604C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA70604C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA70604C - SR-USB - USB 2.0 serial triggering and analysis
- DSA70604C - SR-PCIE - PCI Express serial analysis
- DSA70604C - SR-810B - 8b/10b serial analysis
- DSA70604C - MTH - Mask testing
- DSA70604C - LT - Limit testing
- DSA70604C - VET - Visual trigger
- DSA70604C - ASM - Advanced search and mark
Le Tektronix DSA70604C est un oscilloscope de table puissant de la série DPO/DSA/MSO70000, offrant une bande passante allant jusqu’à 6000 MHz et quatre canaux analogiques. Fonctionnant sous Windows, il permet une analyse haute résolution pour des diagnostics avancés.
Parfait pour les professionnels recherchant une vue détaillée des signaux, il propose une visualisation complète des formes d’onde sans canaux numériques pour une précision optimale.
Testwall peut fournir le Tektronix DSA70604C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour un service de calibration ou de réparation du Tektronix DSA70604C.
