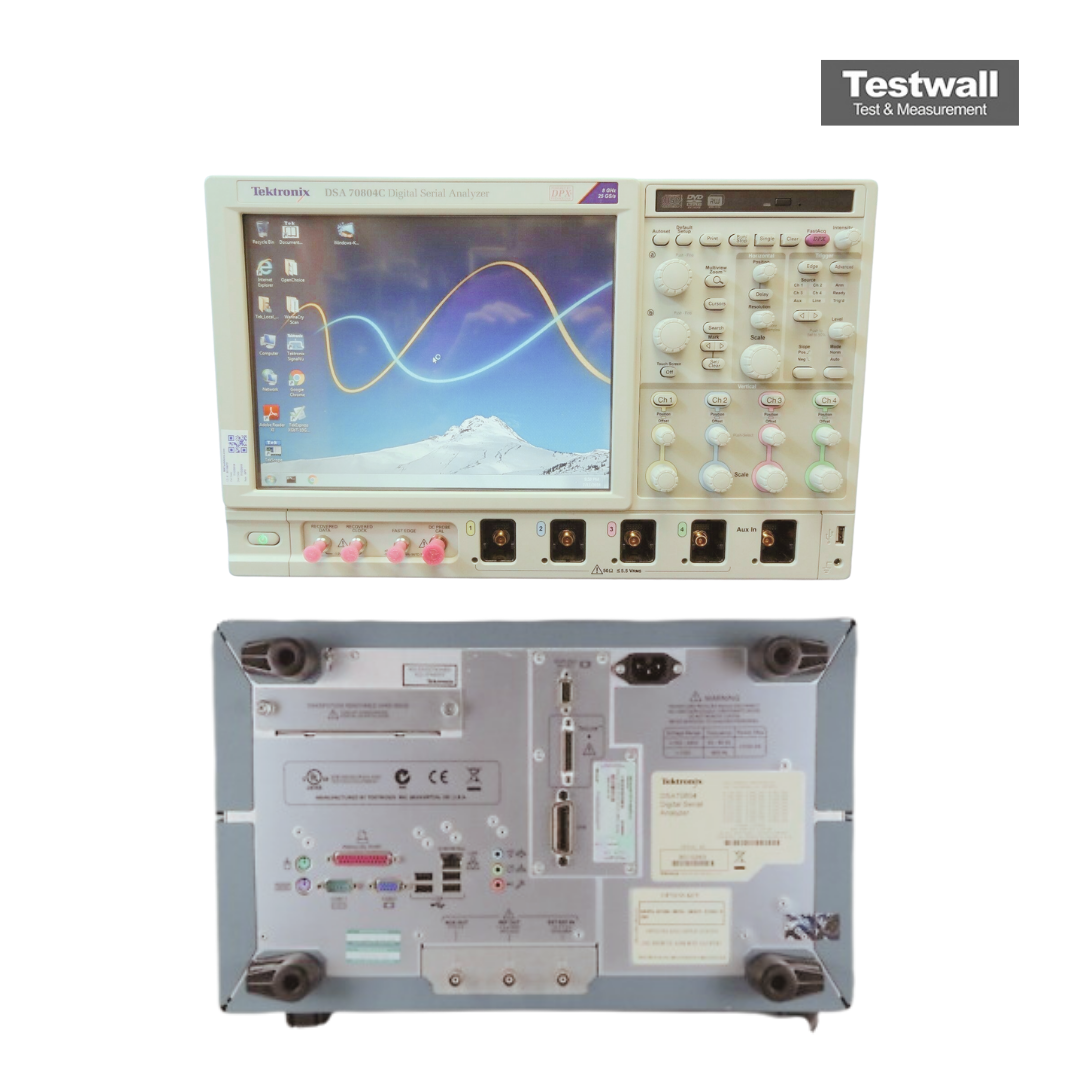

Tektronix DSA70804C
| Attribut | Valeur |
|---|---|
| Largeur de bande | 8 GHz |
| Taux d'échantillonnage | 25 GS/s |
| Nombre de voies | 4 voies |
| Longueur d'enregistrement | 250 Mpoints par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 10 ps/div à 1000 s/div |
| Gigue de déclenchement | Moins de 1 ps RMS |
| Interface d'affichage | Écran tactile couleur 12,1 pouces XGA |
| Connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DSA70804C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA70804C - 2XL - Extended record length
- DSA70804C - 5XL - Extended record length
- DSA70804C - 10XL - Extended record length
- DSA70804C - 20XL - Extended record length
- DSA70804C - 50XL - Extended record length
- DSA70804C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA70804C - DJAN - DPOJET jitter and noise analysis
- DSA70804C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA70804C - DDRA - DDR memory bus analysis
- DSA70804C - ST6G - 6.25 Gb/s serial pattern trigger
- DSA70804C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA70804C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA70804C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA70804C - SR-USB - USB 2.0 serial triggering and analysis
- DSA70804C - SR-PCIE - PCI Express serial analysis
- DSA70804C - SR-810B - 8b/10b serial analysis
- DSA70804C - MTH - Mask testing
- DSA70804C - LT - Limit testing
- DSA70804C - VET - Visual trigger
- DSA70804C - ASM - Advanced search and mark
Le Tektronix DSA70804C est un analyseur série numérique haute performance conçu pour relever les défis des données série haute vitesse. Basé sur la technologie de la série DPO70000, il offre une fidélité d'acquisition de signal inégalée, une récupération d'horloge intégrée, un déclenchement de motif série NRZ, et des tests de conformité jusqu'à 6,25 Gbps. Grâce à l'analyse avancée du jitter et à une précision temporelle élevée, il permet un diagnostic détaillé de la couche physique et une analyse de conformité personnalisable.
Cet analyseur est idéal pour les ingénieurs qui ont besoin d'une validation précise en temps réel des conceptions série haute vitesse, y compris la caractérisation du jitter, l'analyse de la marge temporelle et les tests de masque de communication.
Testwall peut fournir le Tektronix DSA70804C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'un étalonnage ou d'une réparation du Tektronix DSA70804C.
