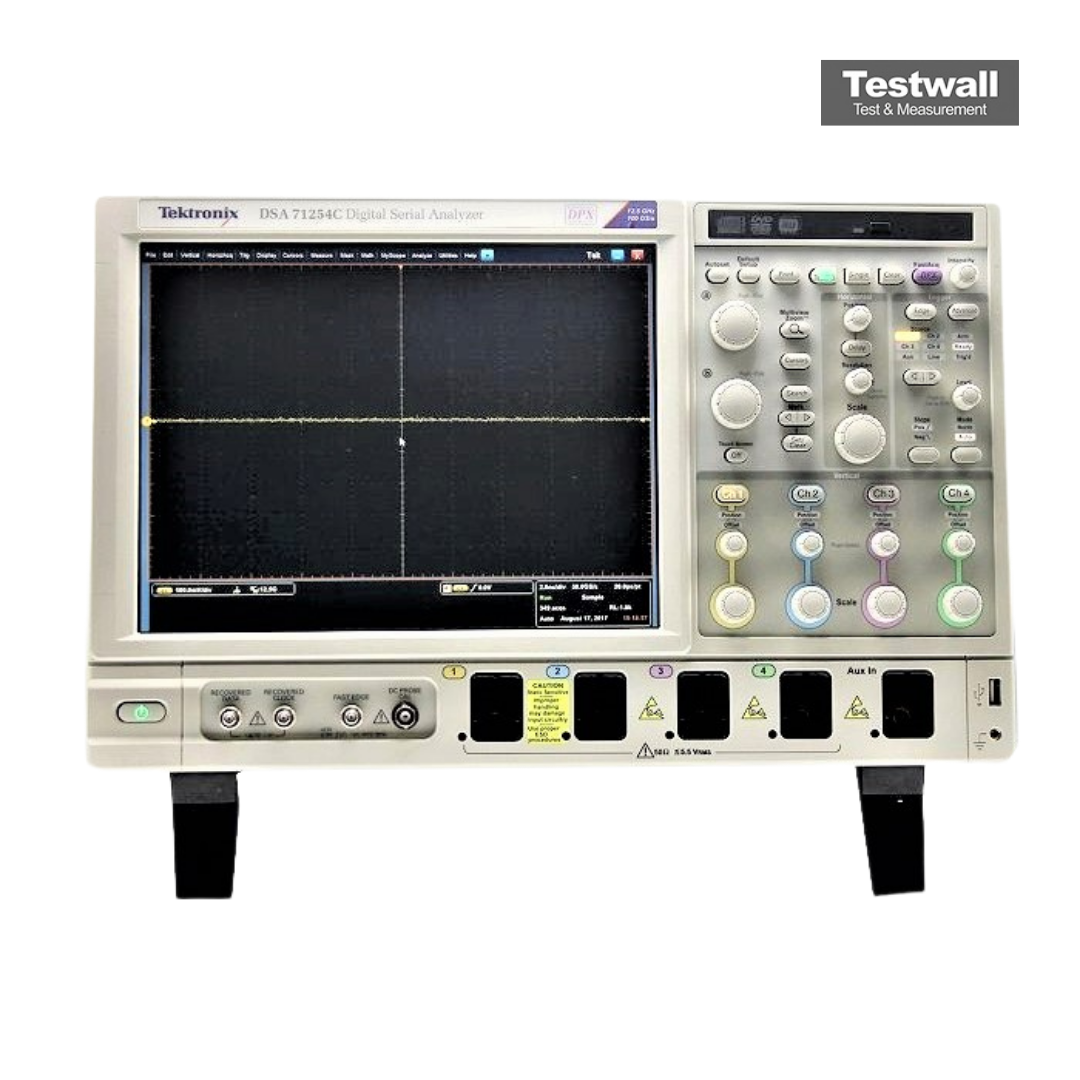

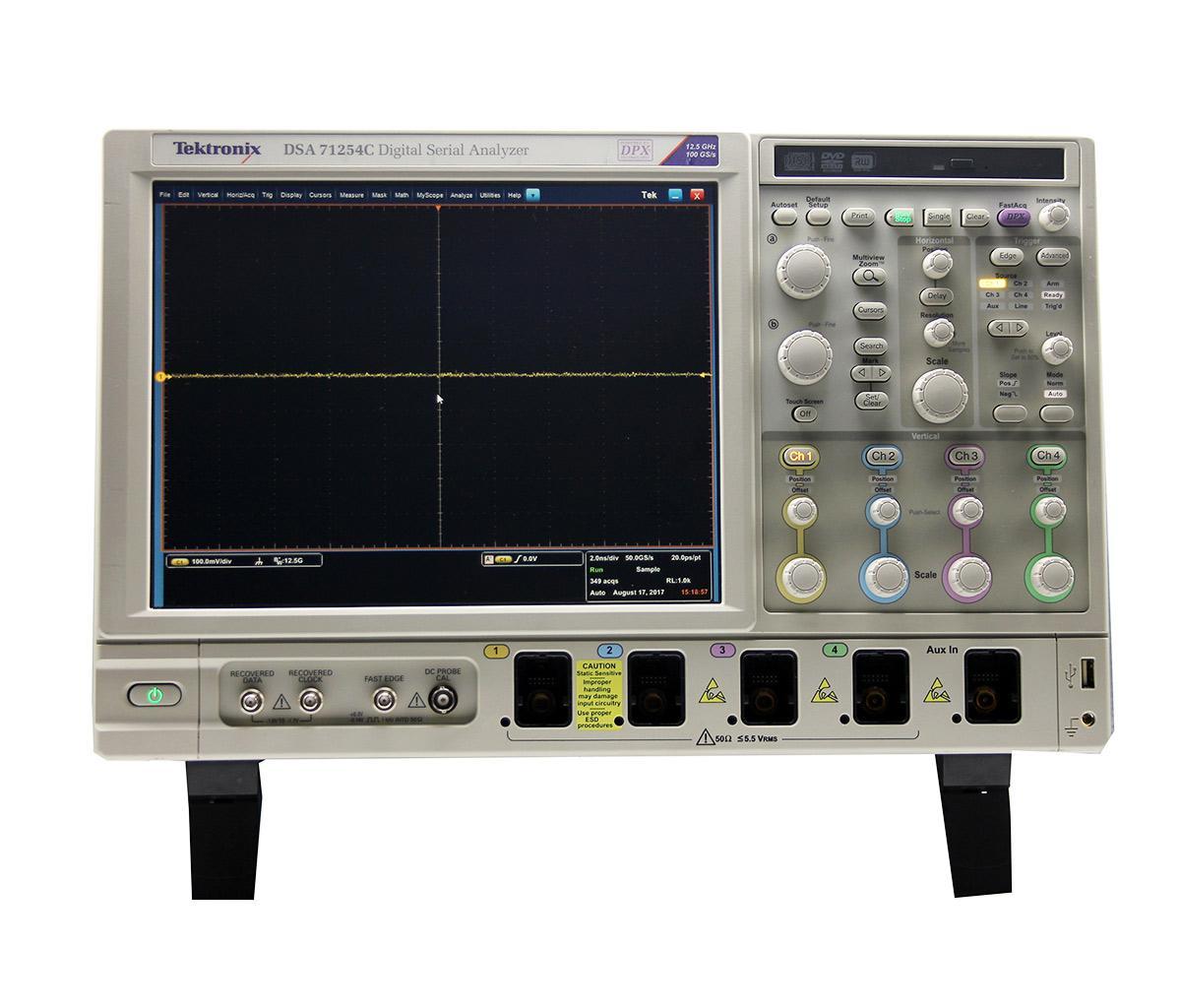

Tektronix DSA71254C
| Attribut | Valeur |
|---|---|
| Largeur de bande analogique | 12,5 GHz |
| Nombre de canaux | 4 canaux |
| Taux d'échantillonnage en temps réel | 50 GS/s sur tous les canaux simultanément |
| Longueur d'enregistrement | jusqu'à 250 Mpoints par canal |
| Résolution verticale | 8 bits (jusqu'à 11 bits en mode haute résolution) |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Système d'exploitation | Windows 7 (64 bits) |
| Interface utilisateur et connectivité | Écran tactile TFT couleur, ports USB, LAN (LXI), GPIB en option |
| Conformité et normes | Conforme LXI Classe C, compatible VISA, IVI-COM et IVI-C |
Tektronix DSA71254C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA71254C - 2XL - Extended record length
- DSA71254C - 5XL - Extended record length
- DSA71254C - 10XL - Extended record length
- DSA71254C - 20XL - Extended record length
- DSA71254C - 50XL - Extended record length
- DSA71254C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA71254C - DJAN - DPOJET jitter and noise analysis
- DSA71254C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA71254C - DDRA - DDR memory bus analysis
- DSA71254C - ST6G - 6.25 Gb/s serial pattern trigger
- DSA71254C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA71254C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA71254C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA71254C - SR-USB - USB 2.0 serial triggering and analysis
- DSA71254C - SR-PCIE - PCI Express serial analysis
- DSA71254C - SR-810B - 8b/10b serial analysis
- DSA71254C - MTH - Mask testing
- DSA71254C - LT - Limit testing
- DSA71254C - VET - Visual trigger
- DSA71254C - ASM - Advanced search and mark
Le Tektronix DSA71254C est un analyseur série numérique 12,5 GHz avec quatre canaux analogiques, offrant jusqu'à 20 GHz de bande passante et un échantillonnage en temps réel jusqu'à 50 GS/s. Il propose une mémoire d'acquisition jusqu'à 250 MS et plus de 300 000 formes d'onde/s par canal.
Parfait pour les tests de normes série haut débit, avec une excellente intégrité du signal et un déclencheur à motif série jusqu'à 6,25 Gb/s.
Testwall peut fournir le Tektronix DSA71254C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous pour la calibration ou la réparation du Tektronix DSA71254C.
