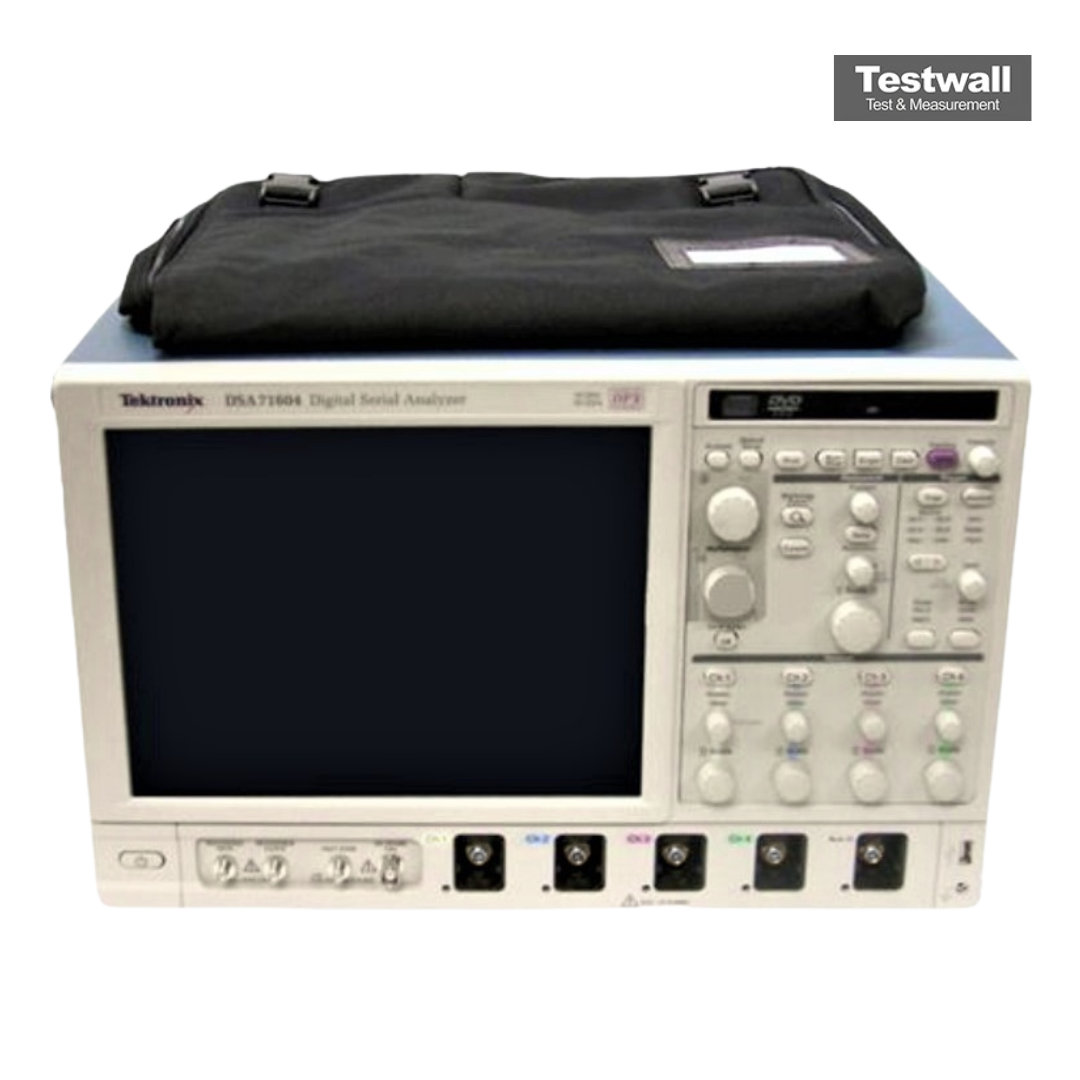

Tektronix DSA71604
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 16 GHz |
| Taux d'échantillonnage en temps réel | 50 GS/s |
| Nombre de voies | 4 voies |
| Longueur de l'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Plage de temps de balayage horizontal | 200 ps/div à 1000 s/div |
| Gigue de déclenchement | Inférieure à 1 ps RMS |
| Impédance d'entrée | 50 Ω ou 1 MΩ |
| Interface de connectivité | USB, LAN (LXI), GPIB en option |
Tektronix DSA71604 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA71604 - 2XL - Extended record length
- DSA71604 - 5XL - Extended record length
- DSA71604 - 10XL - Extended record length
- DSA71604 - 20XL - Extended record length
- DSA71604 - 50XL - Extended record length
- DSA71604 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA71604 - DJAN - DPOJET jitter and noise analysis
- DSA71604 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA71604 - DDRA - DDR memory bus analysis
- DSA71604 - ST6G - 6.25 Gb/s serial pattern trigger
- DSA71604 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA71604 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA71604 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA71604 - SR-USB - USB 2.0 serial triggering and analysis
- DSA71604 - SR-PCIE - PCI Express serial analysis
- DSA71604 - SR-810B - 8b/10b serial analysis
- DSA71604 - MTH - Mask testing
- DSA71604 - LT - Limit testing
- DSA71604 - VET - Visual trigger
- DSA71604 - ASM - Advanced search and mark
Le Tektronix DSA71604 offre une bande passante exceptionnelle de 16 GHz avec un échantillonnage simultané sur 4 canaux à 50 GS/s, conçu pour l'intégrité des signaux à haute vitesse et les tests de conformité. Le logiciel intégré prend en charge les tests d'œil et de masque, le déclenchement précis et des options multilingues.
Parfait pour analyser les protocoles série à haute vitesse et capturer des transitions rapides, cet oscilloscope comprend aussi des fonctions de déclenchement étendu et de zoom détaillé.
Testwall peut fournir le Tektronix DSA71604 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous si vous avez besoin d'une calibration ou d'une réparation du Tektronix DSA71604.
