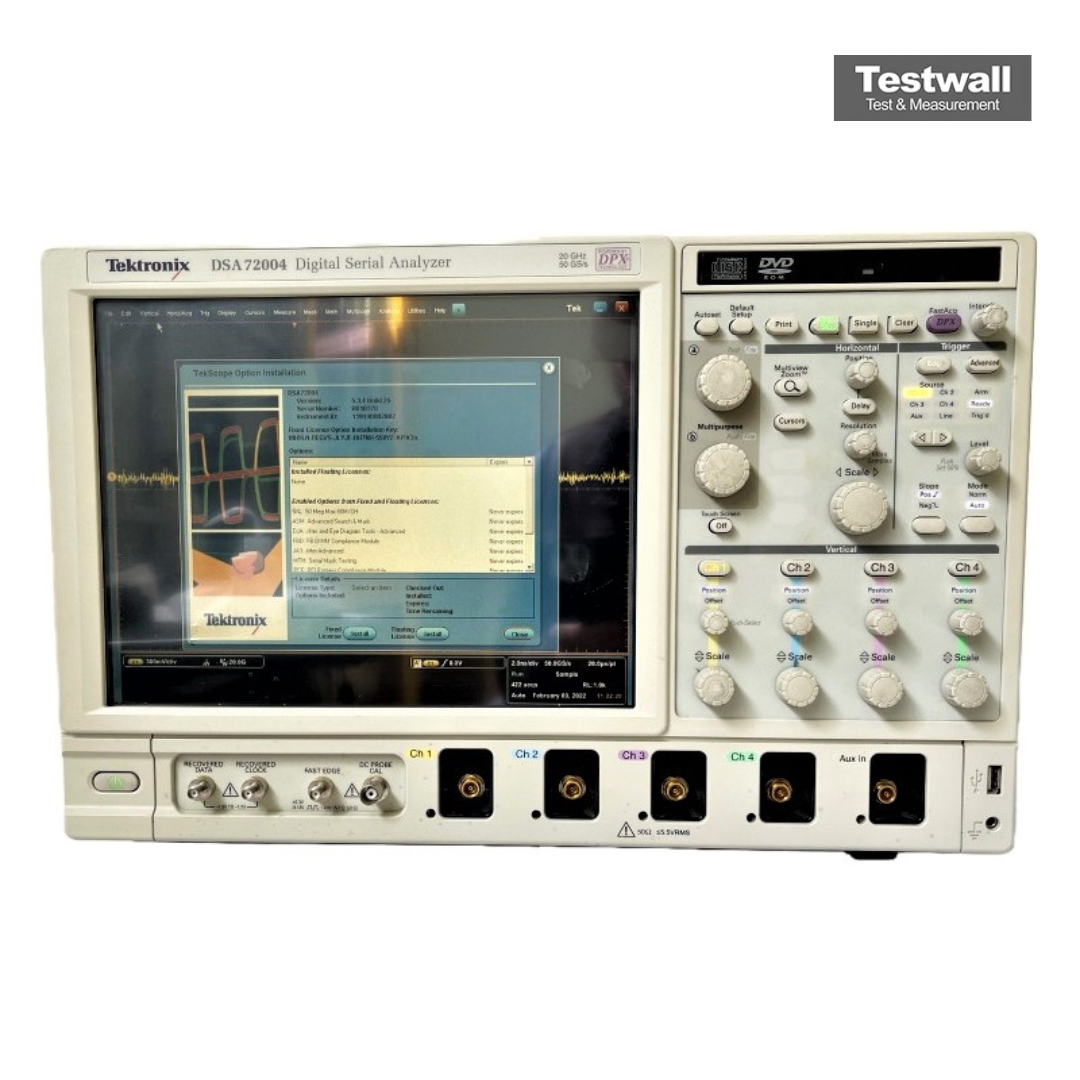

Tektronix DSA72004
| Attribut | Valeur |
|---|---|
| Largeur de bande analogique | 20 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 50 GS/s |
| Longueur d'enregistrement | jusqu'à 250 millions de points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 10 ps/div à 1000 s/div |
| Gigue du système (bruit temporel RMS) | 140 fs RMS (typique) |
| Interface utilisateur et connectivité | Écran tactile couleur, ports USB, LAN (LXI), GPIB en option |
| Système d'exploitation | Windows XP Professionnel |
Tektronix DSA72004 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA72004 - 2XL - Extended record length
- DSA72004 - 5XL - Extended record length
- DSA72004 - 10XL - Extended record length
- DSA72004 - 20XL - Extended record length
- DSA72004 - 50XL - Extended record length
- DSA72004 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA72004 - DJAN - DPOJET jitter and noise analysis
- DSA72004 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA72004 - DDRA - DDR memory bus analysis
- DSA72004 - ST6G - 6.25 Gb/s serial pattern trigger
- DSA72004 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA72004 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA72004 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA72004 - SR-USB - USB 2.0 serial triggering and analysis
- DSA72004 - SR-PCIE - PCI Express serial analysis
- DSA72004 - SR-810B - 8b/10b serial analysis
- DSA72004 - MTH - Mask testing
- DSA72004 - LT - Limit testing
- DSA72004 - VET - Visual trigger
- DSA72004 - ASM - Advanced search and mark
Le Tektronix DSA72004 est un analyseur série numérique de 20 GHz conçu pour capturer et analyser des signaux numériques à haute vitesse, comme InfiniBand et Fibre Channel. Il dispose d'un échantillonnage en temps réel de 50 GS/s par canal, d'une mémoire étendue et d'outils avancés de décomposition de gigue. Il est compatible avec les protocoles DDR, Ethernet et DisplayPort, avec analyses temporelles et fréquentielles corrélées.
Idéal pour les ingénieurs en conception rapide, le DSA72004 offre une précision d’analyse exceptionnelle pour l’intégrité du signal.
Testwall peut fournir le {product_name} d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et un service de qualité inégalés. Veuillez nous contacter directement si vous avez besoin d'un étalonnage ou d'une réparation du {product_name}.
