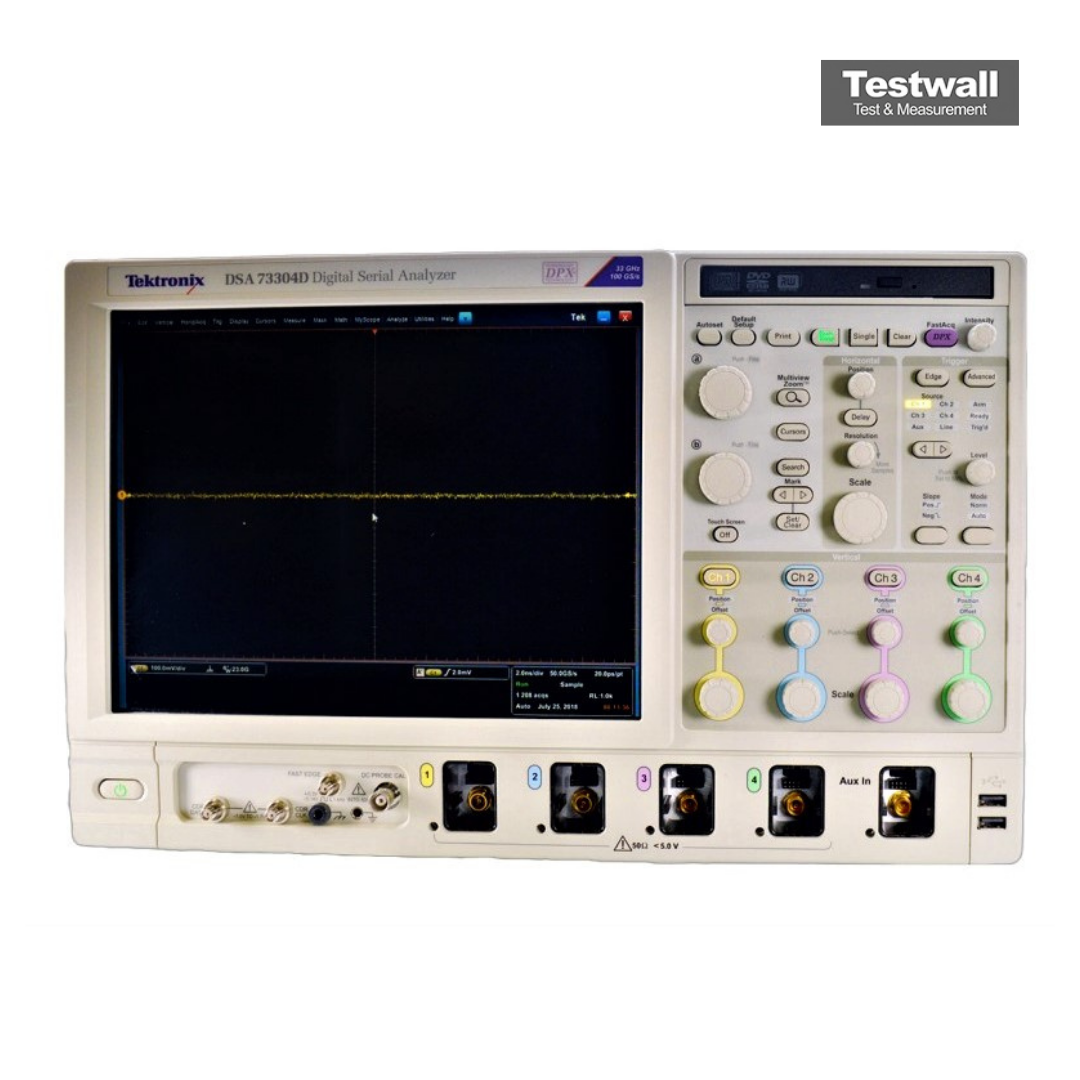

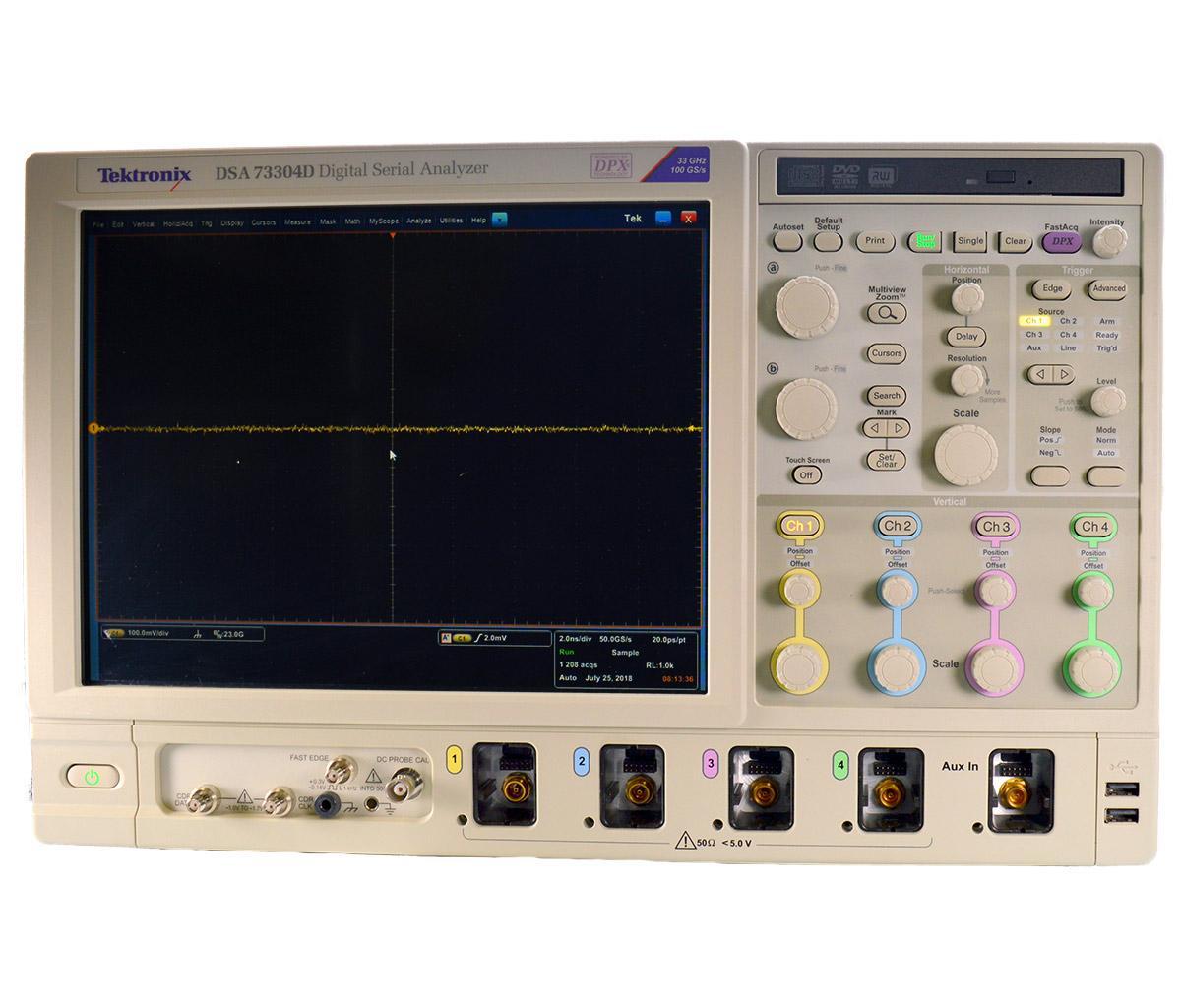

Tektronix DSA73304D
| Attribut | Valeur |
|---|---|
| Largeur de bande analogique | 33 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 100 GS/s |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 250 Mpoints par voie |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 10 ps/div à 1000 s/div |
| Précision de la base de temps | ±1 ppm sur 1 an |
| Interface utilisateur et connectivité | Écran tactile couleur, ports USB, LAN (LXI), GPIB |
| Système d'exploitation | Windows XP Professionnel |
Tektronix DSA73304D Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA73304D - 2XL - Extended record length
- DSA73304D - 5XL - Extended record length
- DSA73304D - 10XL - Extended record length
- DSA73304D - 20XL - Extended record length
- DSA73304D - 50XL - Extended record length
- DSA73304D - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA73304D - DJAN - DPOJET jitter and noise analysis
- DSA73304D - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA73304D - DDRA - DDR memory bus analysis
- DSA73304D - ST6G - 6.25 Gb/s serial pattern trigger
- DSA73304D - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA73304D - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA73304D - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA73304D - SR-USB - USB 2.0 serial triggering and analysis
- DSA73304D - SR-PCIE - PCI Express serial analysis
- DSA73304D - SR-810B - 8b/10b serial analysis
- DSA73304D - MTH - Mask testing
- DSA73304D - LT - Limit testing
- DSA73304D - VET - Visual trigger
- DSA73304D - ASM - Advanced search and mark
L'oscilloscope Tektronix DSA73304D offre des performances ultra-élevées avec une bande passante de 33 GHz et un temps de montée de 9 ps, grâce à un échantillonnage en temps réel de 100 GS/s sur deux canaux. Construit avec la technologie BiCMOS IBM SiGe 8HP, son préamplificateur et son circuit de maintien sont intégrés dans un module multi-puce compact pour une fidélité maximale du signal.
Ce modèle est idéal pour les tests en communication optique, RF large bande et série haut débit, garantissant une précision optimale.
Testwall peut fournir l'appareil Tektronix DSA73304D d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de l'étalonnage ou de la réparation du Tektronix DSA73304D.
