Tektronix DSA8200
| Attribut | Valeur |
|---|---|
| Largeur de bande | Jusqu'à 70 GHz (avec modules d'échantillonnage appropriés) |
| Fréquence d'échantillonnage | Jusqu'à 200 kéchantillons/s en mode équivalent temporel |
| Nombre de canaux | Jusqu'à 4 canaux d'acquisition (selon les modules installés) |
| Résolution verticale | 12 bits |
| Longueur d'enregistrement | Jusqu'à 512 000 points par canal |
| Temps de montée | Aussi faible que 4,8 ps (selon le module d'échantillonnage) |
| Interface utilisateur | Écran tactile couleur avec interface Windows intégrée |
| Connectivité | USB, LAN (Ethernet), GPIB en option |
| Alimentation électrique | 100–240 V CA, 50/60 Hz |
| Dimensions (L x H x P) | Environ 432 mm x 266 mm x 381 mm |
Tektronix DSA8200 Options:
- 82A04 - Opt. 60G - Extends the BW range to 60 GHz
- 82A04 - Filter - For non-sinusoidal phase reference clock signal with frequency below 8 GHz (order appropriate filter from accessory list)
- 82A04 - Opt. C5 - Calibration service 5 years
- 82A04 - Opt. R3 - Repair service 3 years
- 82A04 - Opt. R5 - Repair service 5 years (including warranty)
| Model | DSA8200 |
|---|

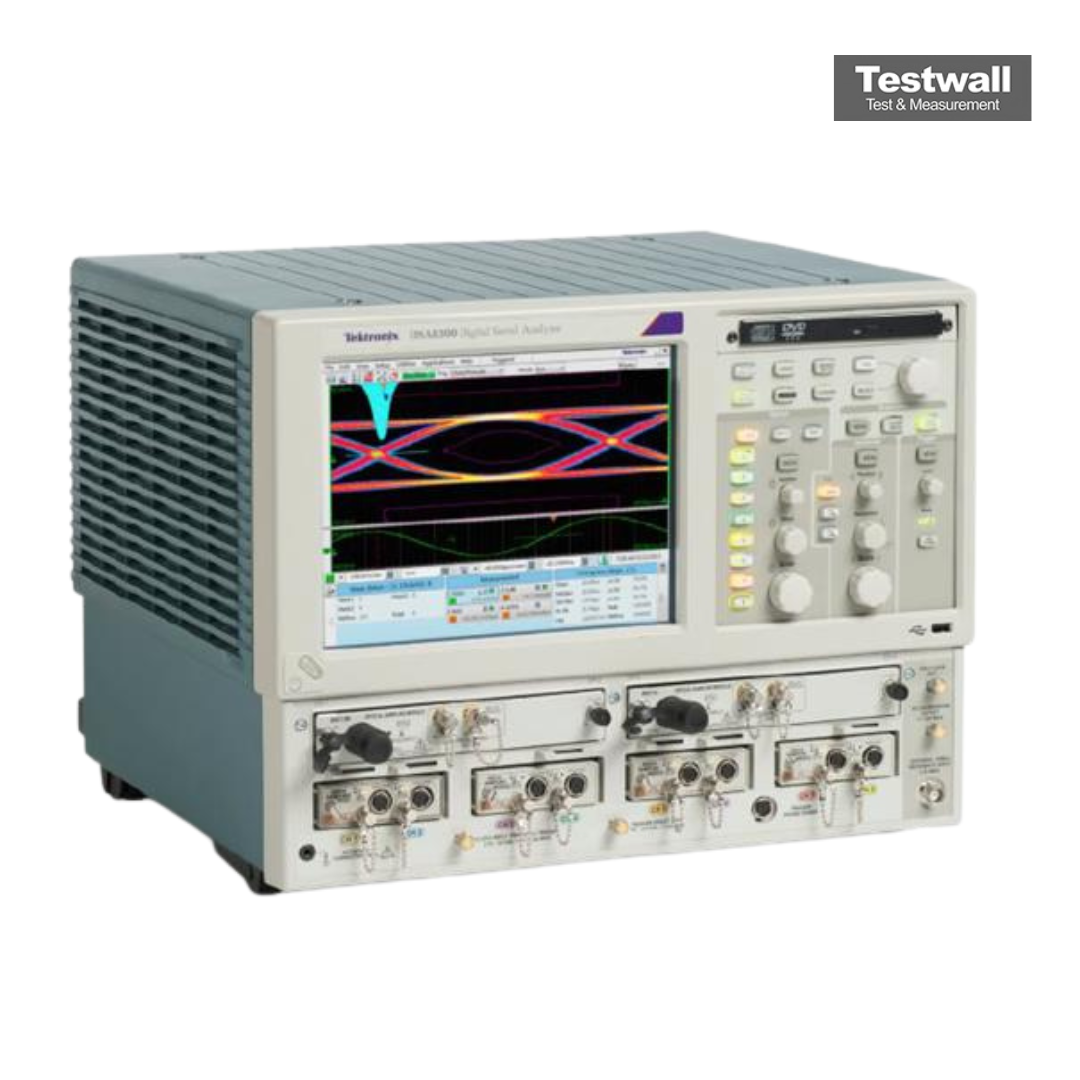

Le Tektronix DSA8200 Digital Serial Analyzer est un oscilloscope d’échantillonnage haute vitesse de précision, idéal pour l’analyse TDR, TDT et des données série jusqu’à 80 GHz. Avec ses 8 canaux d’entrée, il offre des mesures avancées de gigue, bruit, BER et contours de l’œil. Doté d’une interface Windows XP et de modules optiques/électriques intégrés, il excelle en tests de masque, acquisition SSC et analyse en paramètres S avec une gigue de 200 fs RMS, la meilleure de sa catégorie.
Parfait pour la validation de semi‑conducteurs, les tests d’interconnexions gigabit et l’analyse de composants télécom/datacom, il supporte une bande passante TDR jusqu’à 50 GHz, des échantillonneurs différentiels distants et une acquisition FrameScan™ pour une isolation précise des défauts.
Testwall peut fournir le Tektronix DSA8200 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’étalonnage ou de réparation du Tektronix DSA8200.
