Tektronix

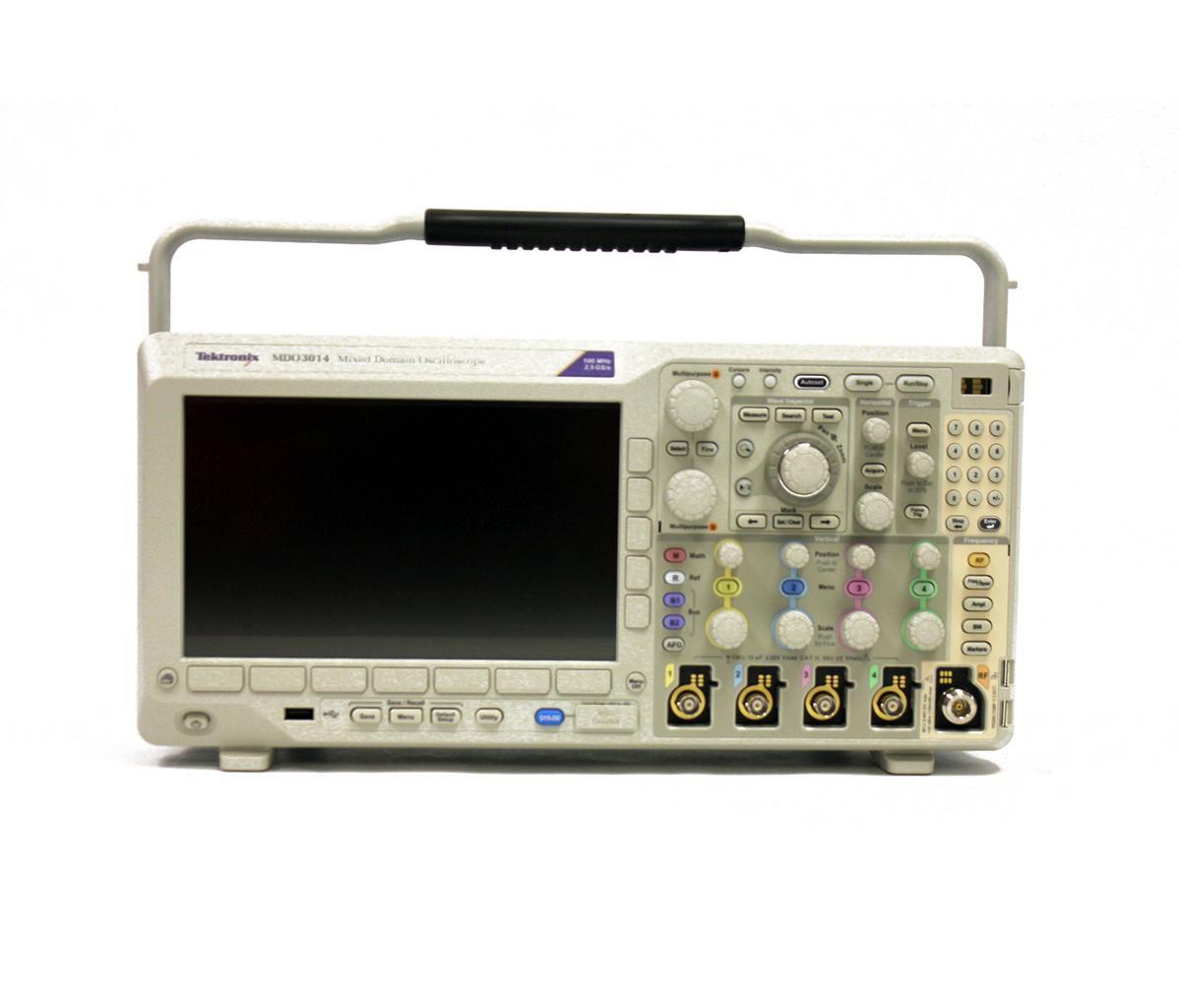

Tektronix MDO3014
4 Ch,100MHz Oscilloscope with 100MHz spectrum analyzer
100 MHz Bande passante
4 voies Nombre de voies analogiques
2,5 GS/s Taux d'échantillonnage
10 millions de points Longueur d'enregistrement
3 GHz Bande passante du spectre RF
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 millions de points |
| Bande passante du spectre RF | 3 GHz |
| Résolution verticale | 8 bits |
| Taille de l'écran | 9 pouces (WVGA, 800 x 480 pixels) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Voies numériques (MSO) | 16 voies numériques (en option) |
| Interface de connectivité | USB, port LAN (LXI), sortie vidéo |
Tektronix MDO3014 Options:
- MDO3014 - MDO3AFG - Arbitrary function generator with 13 predefined waveforms and arbitrary waveform generation
- MDO3014 - MDO3MSO - 16 digital channels; includes P6316 digital probe and accessories
- MDO3014 - MDO3SA - Increase spectrum analyzer input frequency range to 9 kHz – 3 GHz and capture bandwidth to 3 GHz
- MDO3014 - MDO3SEC - Enhanced instrument security to enable password protected control of turning on/off all instrument ports and instrument firmware update functionality
- MDO3014 - Opt. A0 - North America power plug (115 V, 60 Hz)
- MDO3014 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO3014 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO3014 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MDO3014 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MDO3014 - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MDO3014 - Opt. A10 - China power plug (50 Hz)
- MDO3014 - Opt. A11 - India power plug (50 Hz)
- MDO3014 - Opt. A12 - Brazil power plug (60 Hz)
- MDO3014 - Opt. A99 - No power cord
- MDO3014 - Opt. L0 - English front panel label
- MDO3014 - Opt. L1 - French front panel overlay
- MDO3014 - Opt. L2 - Italian front panel overlay
- MDO3014 - Opt. L3 - German front panel overlay
- MDO3014 - Opt. L4 - Spanish front panel overlay
- MDO3014 - Opt. L5 - Japanese front panel overlay
- MDO3014 - Opt. L6 - Portuguese front panel overlay
- MDO3014 - Opt. L7 - Simplified Chinese front panel overlay
- MDO3014 - Opt. L8 - Traditional Chinese front panel overlay
- MDO3014 - Opt. L9 - Korean front panel overlay
- MDO3014 - Opt. L10 - Russian front panel overlay
- MDO3014 - Opt. L99 - No manual, English front panel label
- MDO3014 - Opt. C3 - Calibration Service 3 Years
- MDO3014 - Opt. C5 - Calibration Service 5 Years
- MDO3014 - Opt. D1 - Calibration Data Report
- MDO3014 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO3014 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO3014 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO3014 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO3014 - Opt. R5 - Repair Service 5 Years (including warranty)
- MDO3014 - MDO3AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO3014 - MDO3AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO3014 - MDO3AUTO - Automotive Serial Triggering and Analysis Module (CAN and LIN)
- MDO3014 - MDO3COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO3014 - MDO3EMBD - Embedded Serial Triggering and Analysis Module (I2C and SPI)
- MDO3014 - MDO3FLEX - FlexRay Serial Triggering and Analysis Module
- MDO3014 - MDO3USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MDO3014 - MDO3PWR - Power Analysis Application Module
- MDO3014 - MDO3LMT - Limit and Mask Testing Application Module
- MDO3014 - MDO3BW1T24 - Bandwidth upgrade from 100 MHz to 200 MHz
- MDO3014 - MDO3BW1T34 - Bandwidth upgrade from 100 MHz to 350 MHz
- MDO3014 - MDO3BW1T54 - Bandwidth upgrade from 100 MHz to 500 MHz
- MDO3014 - MDO3BW1T104 - Bandwidth upgrade from 100 MHz to 1 GHz
- MDO3014 - MDO3BW2T34 - Bandwidth upgrade from 200 MHz to 350 MHz
- MDO3014 - MDO3BW2T54 - Bandwidth upgrade from 200 MHz to 500 MHz
- MDO3014 - MDO3BW2T104 - Bandwidth upgrade from 200 MHz to 1 GHz
- MDO3014 - MDO3BW3T54 - Bandwidth upgrade from 350 MHz to 500 MHz
- MDO3014 - MDO3BW3T104 - Bandwidth upgrade from 350 MHz to 1 GHz
- MDO3014 - MDO3BW5T104 - Bandwidth upgrade from 500 MHz to 1 GHz
| Model | MDO3014 |
|---|

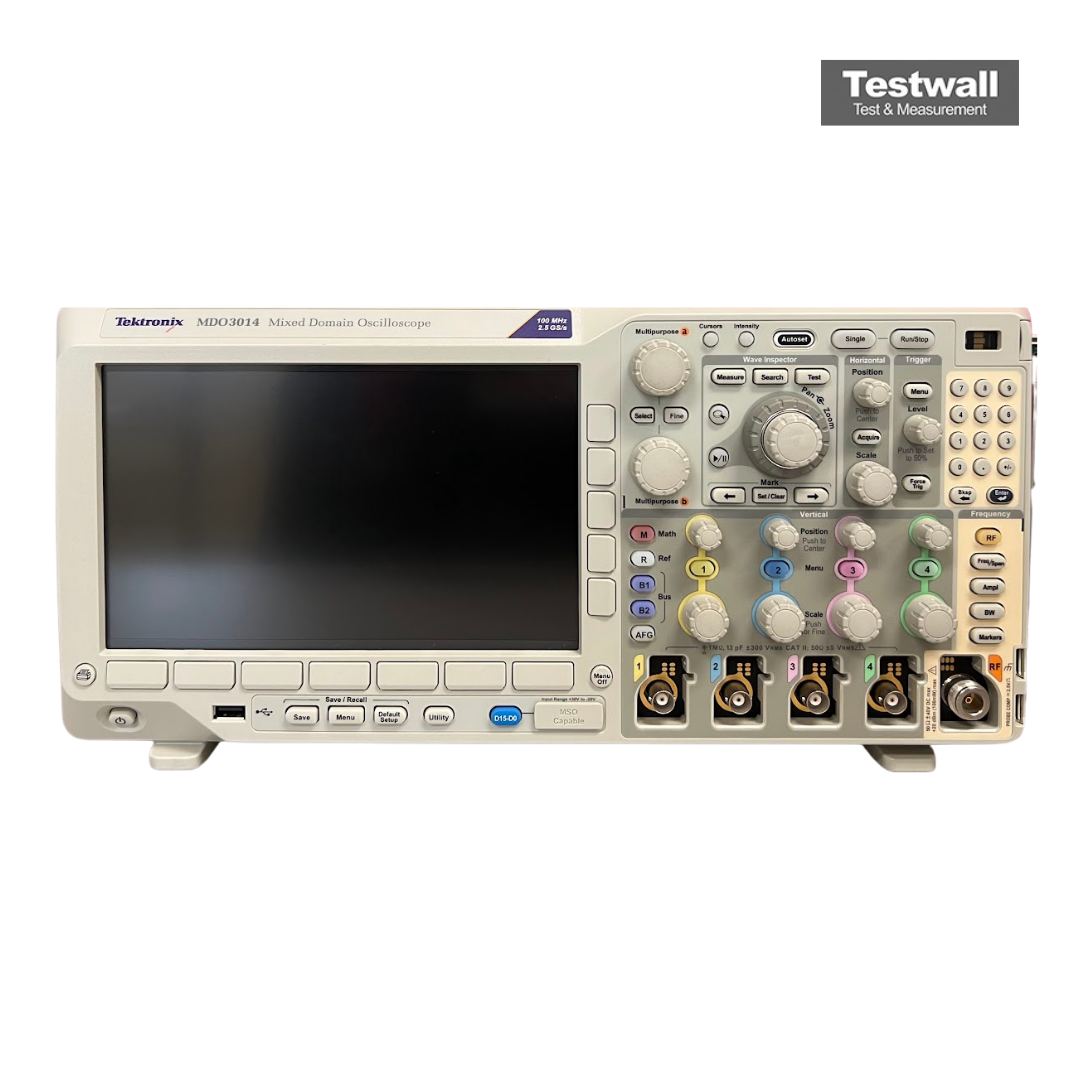

Le Tektronix MDO3014 est un oscilloscope à domaine mixte de 100 MHz avec 4 canaux, un taux d’échantillonnage de 2,5 Gsps et une mémoire de 10M points par canal. Il possède un écran TFT LCD de 9 pouces et prend en charge les protocoles CAN, LIN, RS232, RS422, RS485, SPI, UART et USB, avec des impédances d’entrée de 1 MΩ, 50 Ω et 75 Ω.
Idéal pour une utilisation sur établi, le MDO3014 offre une grande précision de mesure grâce à une sensibilité verticale minimale de 1mV/div, une résolution de 8 bits et un temps de montée de 3,5 ns.
Testwall peut fournir l’oscilloscope Tektronix MDO3014 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix MDO3014.
